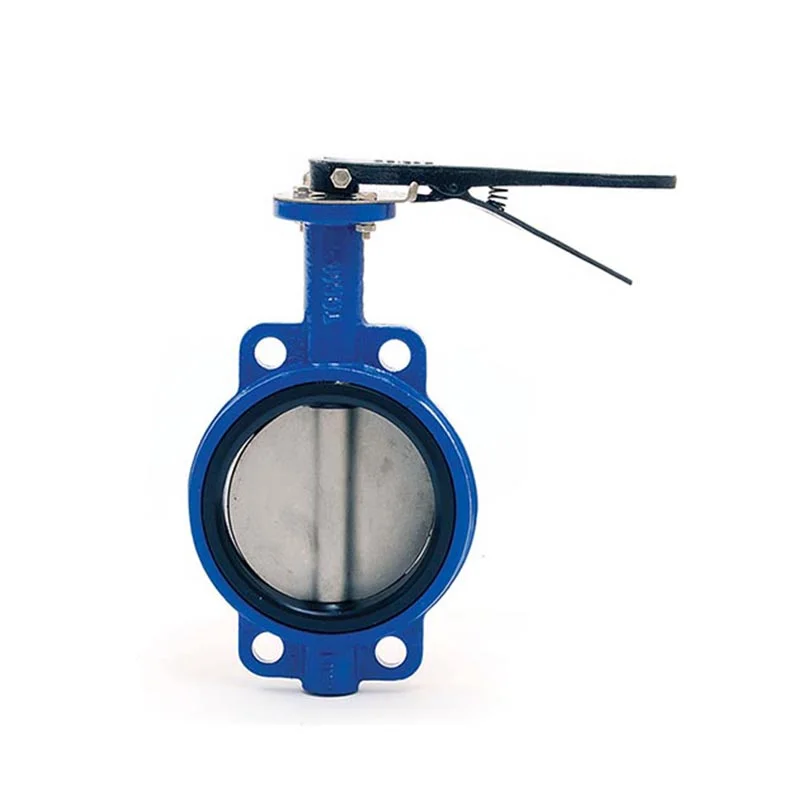

Клапан бабочки типа пластин

Клапан бабочки типа пластин

Диск клапана бабочки типа пластина установлен в направлении диаметра трубы. Клапан полностью открыт.

 Клапан бабочки имеет простую структуру, небольшой размер и легкий вес. Клапан бабочки имеет гибкое уплотнение и металлическое уплотнение два вида типа уплотнения. Гибкий герметичный клапан, уплотнения могут быть инкрустированы на корпусе клапана или прикреплены к периферийному устройству диска.

Клапан бабочки типа пластина устанавливается с помощью болтов с двойным концом для подключения клапана с фланцами труб. Структура - это образец, объем невелик, а вес легкий, состоит только по нескольким компонентам. И его можно открыть и закрыть только быстро быстро быстро Вращая 90 градусов, так что его легко работать. В то же время клапан бабочки типа пластина имеет хорошие характеристики для управления потоком жидкости.

Принятые стандарты:

Размер: 2 "-24" (DN40-DN1200)

Дизайн клапана: API 609, MSS SP-67

Лицом к лицу: API 609, MSS SP-67, DIN3202, BS EN558-1

Тест на давление: API 598

Бурение фланца: ANSI B16.1 Class150, BS4504 PN10/PN16, DIN2501 PN10/PN16

Верхний фланец: ISO5211

Стандартный тест:

Тест тела: в 1,5 раза больше рабочего давления с водой. Этот тест выполняется после сборки клапана и с открытым диском в половине положения он называется гидропроводом тела.

Тест сидений: в 1,1 раза больше рабочего давления с водой.

Функциональный / операционный тест: во время окончательного осмотра каждый клапан и его привод (рычаг управления потоком / передача / пневматический привод), под выполнением полного рабочего теста (Open / Close). Этот тест проводился без давления и при температуре окружающей среды. Он обеспечивает правильную работу сборки клапана / привода с такими аксессуарами, как соленоидный клапан, предельные переключатели, регулятор воздушного фильтра и т. Д.

Специальный тест: По запросу любой другой тест может быть проведен в соответствии со специальной инструкцией клиентом.

Заявление

  ● Завода для очистных сооружений

  ● буровые установки

  ● Бумажная промышленность

  ● Газовый завод

  ● Сахарная промышленность

  ● Циркуляция охлаждающей воды

  ● Пивоваренные заводы

  ● Нагрев и кондиционер

  ● Химическая промышленность

  ● Пневматические конвейеры

  ● Очистка отходов очистных сооружений

  ● Сжатый воздух
