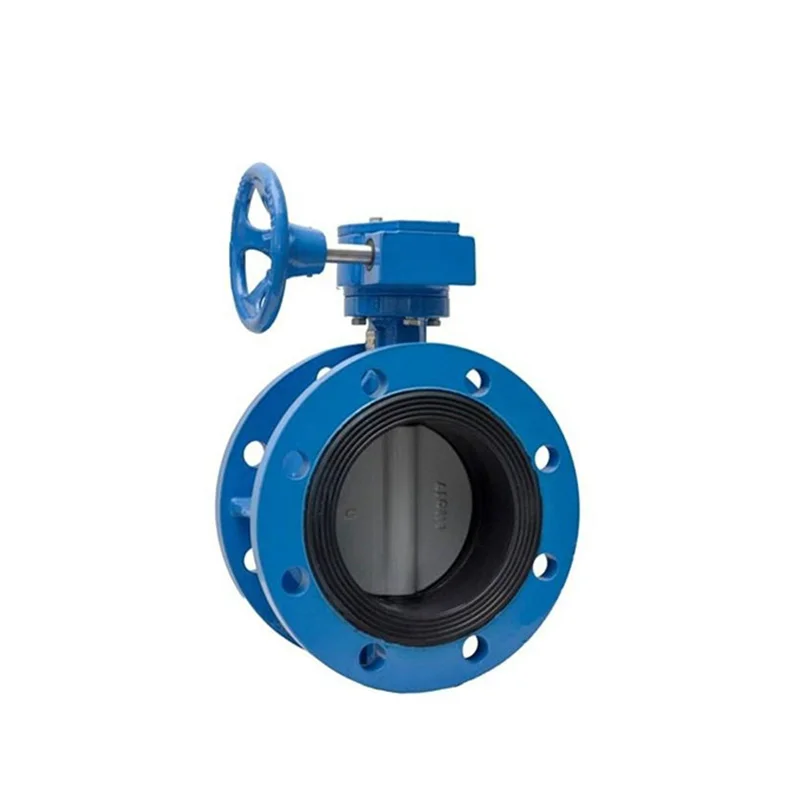

Двойной клапан бабочки типа фланца

Фланцевый клапан бабочки - это вертикальная структура диска, вал является интегральным металлическим жестким уплотнением. Уплотнение этого клапана - гибкий графитный диск и композитная структура из нержавеющей стали.

Металлический герметичный фланговый клапан бабочки разработан со структурой тройного смещения, которая использует преимущества присущего эффекта кулачка и полностью устраняет все трения между сиденьем и герметизированным кольцом при ударе на 90 градусов.

Резиновые гибкие клапаны бабочек разработаны с двойной смещенной структурой. В отличие от гибкого уплотнения средней линии, диск вращается примерно на 20 градусов, быстро отделяя кольцо уплотнения от сиденья, тем самым уменьшая трение.

Особенности фланца гибкого запечатанного клапана бабочки

1. Структура дизайна новая, общий размер небольшой, а вес легкий.

2. Диск с двойным смещением, быстрое открытие и закрытие, световой и трудовой операции.

3. Между диском и герметизирующим кольцом нет скользящего трения.

Особенности твердых фланцевых клапанов бабочки:

1. Кольцо для уплотнения диска состоит из твердого кольца, которое имеет двойные преимущества металлического жесткого уплотнения и упругого уплотнения.

Независимо от низкой температуры или высокой температуры, он обладает превосходными характеристиками герметизации.

2. Примите трехмерную эксцентричную структуру, сиденье и пластина бабочки практически не имеют трения, а функция герметизации плотнее и плотнее.

3. Уплотняя поверхность корпуса клапана изготовлена из всплывающей нержавеющей стали и твердого сплава на основе кобальта, который устойчив к износу и имеет длительный срок службы.

4. Уникальная структура, гибкая работа, экономящая труда, удобная, не влияющая на высокое или низкое давление среды, надежная производительность герметизации.

Application

 1.Water treatment plant                                      2.Breweries

 3.Drilling rigs                                                       4.Heating & Air conditioning

 5.Paper industry                                                  6.Chemical industry

 7.Gas plant                                                          8.Sugar industry

 9.Waste effluent treatment plant                         10.Cooling water circulation

11.Compressed air

Feature

1.vertical center line disc

2.Anti-Blow Out Stem

3.Bi-Directional

4.Fire safe Design

5.Low Friction Body Seat

6.Zero Leakage

Standard Test

Body Test:

1.5 times the working pressure with water. This test is performed after valve assembly and with disc in half position open, it is called as a body hydro test.

Seat Test:

1.1 times the working pressure with water.

Function/Operation Test:

At the time of final inspection,each valve and its actuator (Flow-Control Lever/ Gear/Pneumatic Actuator),under goes a complete operating test (Open/Close).This test carried out without pressure and at ambient temperature.It ensures the correct operation of the valve/actuator assembly with accessories such as solenoid valve,limit switches,air filter regulator etc.

Special Test:

On request,any other test can be carried out according to special instruction by client.
