Задвижка

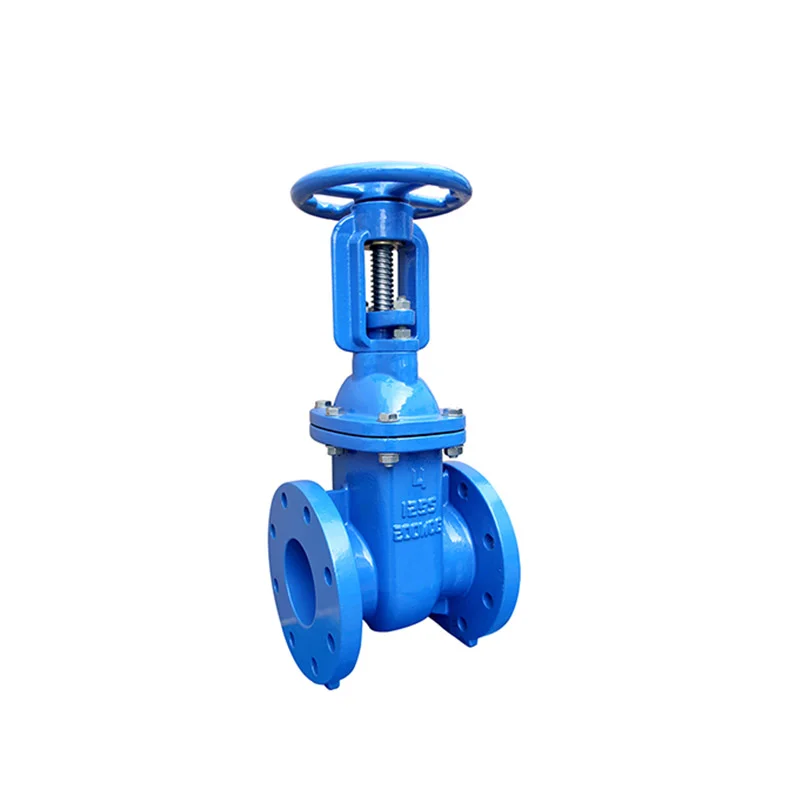

MSS SP-70 Металлический листовый чугун, поднимающийся клапан стволовых затворов-482

MSS SP-70 Металлический листовый чугун, поднимающийся клапан стволовых затворов

Заявление:

MSS SP-70 Металлический листовый чугун, поднимающийся клапан стволовых затворов

Технические характеристики металлического клапана затвора

Восходящий стебель:

- Дизайн и производство: MSS SP-70

- Размеры лица к лицу: ANSI B16.10

- Размеры и бурение фланца: ANSI B16.1

- Диапазон размеров: 2 "~ 24"

- рабочее давление: 200 фунтов на квадратный дюйм

- Подходящая среда: вода, нефть и газ.class125

Технические характеристики:

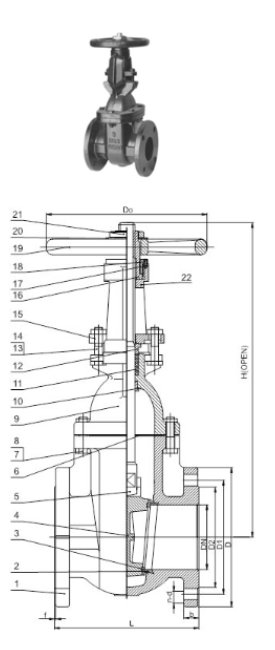

Запчасти и MSS SP-70 Чугуновая листовая стволовая затвора.

No.PartsMaterialsASTM Standard
1BodyCast ironASTM A 126 Class B
2Body seat ringCast bronzeASTM B62
3Wedge seat ringCast bronzeASTM B62
4WedgeCast ironASTM A 126 Class B
5StemBrassASTM B16
6Body gasketGraphiteNon-asbestos
7BoltsSteelASTM A 307B
8NutsSteelASTM A 307B
9BonnetCast ironASTM A 126 Class B
10Back seat bushingCast brassASTM A 584
11PackingGraphiteNon-asbestos
12Packing glandCast brassASTM A 584
13BoltsSteelASTM A 307B
14NutsSteelASTM A 307B
15Gland followerDuctile ironASTM A 536 65-45-12
16Yoke bushingCast bronzeASTM B62
17Yoke bushing nutCast ironASTM A 126 Class B
18ScrewSteelASTM A 307B
19HandwheelCast ironASTM A 126 Class B
20Name plateAluminium
21Handwheel nutDuctile ironASTM A 536 65-45-12
22YokeCast ironASTM A 126 Class B


Размеры (мм и дюйм) из MSS SP-70-метал-килограммового чугуна, поднимающегося затвора ствола:

SizeLDD1bn-dD0H
2"17815212115.9 4-19178311
2.1/2"19017814017.5 4-19178347
3"20319015319 4-19200384
4'22922919123.8 8-19254490
5"25425421623.8 8-22.2300541
6"26727924125.4 8-22.230066
8"29234329928.6 8-22.2348778
10"33040636230.2 12-25.4400933
12"35648343231.8 12-25.44571102
14"38153347634.9 12-28.65601259
16"40659754036.5 16-28.65601395
18"43263557839.7 16-326101560
20"45769963542.9 20-326101708
24"50881375047.6 20-357651990
