Задвижка

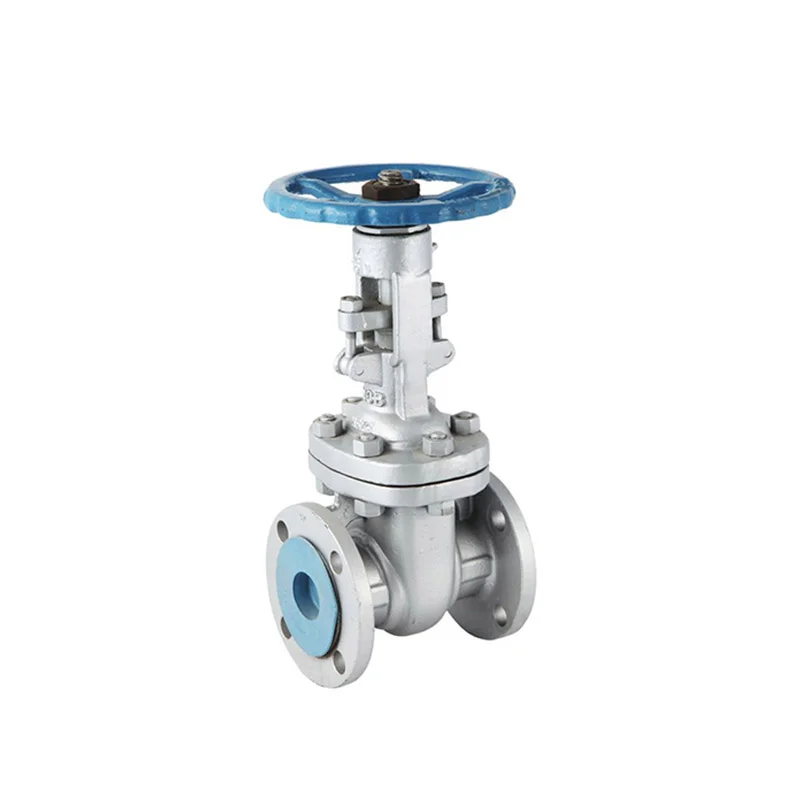

DIN3202 Cast Steel Gate Calve

1. Дизайн и производство: DIN3352 или DIN EN12288

2. Face to Face: DIN3202 или DIN EN558

3. Далее: PN16-PN40

4. Size: DN50 ~ DN600; 1/2 "-24"

5. Материал: WCB, бронза, латунь, нержавеющая сталь

6.Type: Rising STEM, BB, FB, OS & Y

7. Работая температура: -196 ℃ ~ 600 ℃

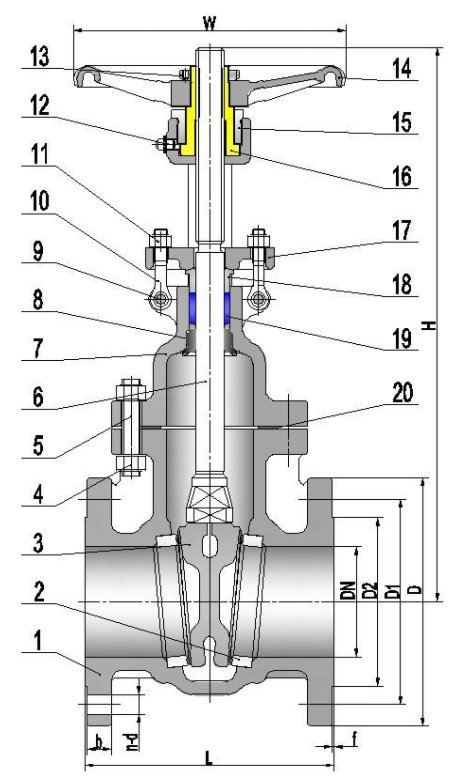

Технические спецификации клапана листовой стальной стали DIN3202:

NO.	PART	ASTM Material
NO.	PART	WCB	LCB	WC6	CF8(M)	CF3(M)
1	BODY	A216 WCB	A352 LCB	A217 WC6	A351 CF8(M)	A351 CF3(M)
2	GATE	A216 WCB+13Cr	A352 LCB+13Cr	A217 WC6+STL	A351 CF8(M)	A351 CF3(M)
3	SEAT	A105+13Cr	A105+13Cr	A217 WC6+STL	A351 CF8(M)+STL6	A351 CF3(M)+STL6
4	STEM	A182 F6	A182 F6	A182 F6	A182 F304/F316	A182 F304L/F316L
5	BONNET BOLT	A193 B7	A320 L7	A193 B16	A193 B8(M)	A193 B8(M)
6	BONNET NUT	A194 2H	A194 7	A194 4	A194 8(M)	A194 8(M)
7	GASKET	SS304+GRAPHITE			PTFE/SS304+GRAPHITE	PTFE/SS316+GRAPHITE
8	BONNET	A216 WCB	A352 LCB	A217 WC6	A351 CF8(M)	A351 CF3(M)
9	BACKSEAT	A182 F6	A182 F6	A182 F6	-	-
10	PACKING	FLEXIBLE GRAPHITE			PTFE/FLEXIBLE GRAPHITE
11	GLAND	A182 F6	A182 F6	A182 F6	A182 F304	A182 F304L/F316L
12	GLAND FLANGE	A216 WCB	A352 LCB	A217 WC6	A351 CF8(M)	A351 CF3(M)
13	GLAND EYEBOLT	A193 B7			A193 B8	A193 B8
14	NUT	A194 2H			A194 8	A194 8
15	PIN	AISI 1025			AISI 1025
16	STEM NUT	BRONZE			BRONZE
17	HANDWHEEL NUT	AISI 1035			AISI 1035
18	SCREW	ASTM A36			ASTM A36
19	HANDWHEEL	A536 60-40-18			A536 60-40-18
20	BEARING GLAND	AISI 1035			AISI 1035
21	GREASE NIPPLE	BRASS			BRASS
22	NAMEPLATE	SS304			SS304

Части и материалы листового стального клапана DIN3202:

DIN3202 Cast Steel Gate Calve

1. Дизайн и производство: DIN3352 или DIN EN12288

2. Face to Face: DIN3202 или DIN EN558

3. Далее: PN16-PN40

4. Size: DN50 ~ DN600; 1/2 "-24"

5. Материал: WCB, бронза, латунь, нержавеющая сталь

6.Type: Rising STEM, BB, FB, OS & Y

7. Работая температура: -196 ℃ ~ 600 ℃

8.Medium: газ водяного масла и т. Д.

9. Операция: ручное колесо. Передаточные устройства, электрические и т. Д.

10. Фланцевой конец: DIN2543-2546 или DIN EN1092

11. Тест и проверка: DIN3230 или DIN EN12266
