Шаровой вентиль

API/VS Cast Steel Globe Valve-466

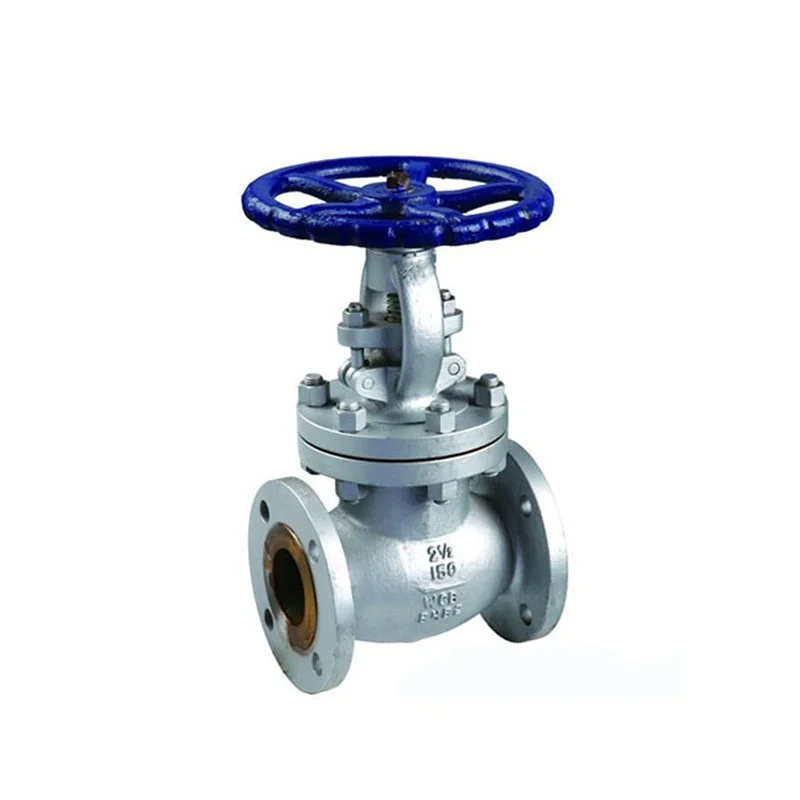

API/VS Cast Steel Globe Valve

Заявление:

API/BS Cast Steel Globe Valve

Размер и давление

Класс 150/300/600/900/1500/2500 для 1/2 "~ 36" (DN15 ~ DN900)

PN16/40 для 1/2 "~ 36" (DN15 ~ DN900)

Конечное соединение:

Поднятое лицо/плоское лицо/фланцевые концы RTJ

ОСОБЕННОСТЬ

Восходящий стебель

OS & Y Design

Болт -капот

Технические характеристики:

Детали и материалы клапана литой стали API/BS:

No.Part NameMaterial
1BodyASTM A216 GR WCB, A351 CF8, A217 WC6, A352 LCB
2SeatASTM A105, A182 F304
3DiscASTM A216 GR WCB, A351 CF8, A217 WC6, A352 LCB
4StemA276 410, A276 304, A182 F22
5StudA193 B7, A193 8
6NutA194 2H, A194 B8, A194 4
7Back SeatA182 F6A, A182 F304
8GasketFlexible Graphite+304
9PackingFlexible Graphite
10PinA194 2H, A276 304, A276 410
11Packing BusingA182 F6A, A182 F304
12EyeboltA193 B7, A193 B8, A194 B8
13Eyebolt NutA194 2H, A193 8, A194 4
14GlandASTM A216 GR WCB, A351 CF8, A352 LCB
15BonnetASTM A216 GR WCB, A351 CF8, A352 LCB
16Stem NutB148 UNS C95600
17HandwheelASTM A197
18Handwheel NutA108 1020, A182 F304


Размеры (мм) клапана API/VS Cast Steel Globe:

Класс 150

NPSL(RF)L(BW)L(RJ)HH1WWeight(kg)TorquCv
(")e
RFBW(N.m)
1-1/2165165178289-200141116-
2203203216343-200231922-
2-1/2216216229368-250322529-
3241241254375-250383145100
4292292305448-250635367185
6406406419584-35010890129440
8495495508660-450186164245810
10622622658683-450272393851260
12698698711794-6103743266011890
14787787800889-610610-6492441
16914914927-970720880--3234
18977977--10667201150--4308
20977977--11177201650--5364
2412951295--12958502200--7825


Класс 300

NPSL(RF)L(BW)L(RJ)HH1WWeight(kg)TorquCv
(")e
RFBW(N.m)
1-1/2229229241365-200272124-
2267267283435-200363030-
2-1/2292292308476-250473951-
3318318333479-250625084100
4356356371581-35010283145185
6444444460657-450176146319440
8559559575724-450288244617810
10622622638800-86057150511261260
12711711727900-86077066919881890
14838838-1092-860876--2441
16863863--1716101200--3234
18977977--14736101600--4183
2010161016--15747202100--5226
2413461346--18037203150--7657
