Клапан проверки мяча

Заявление:

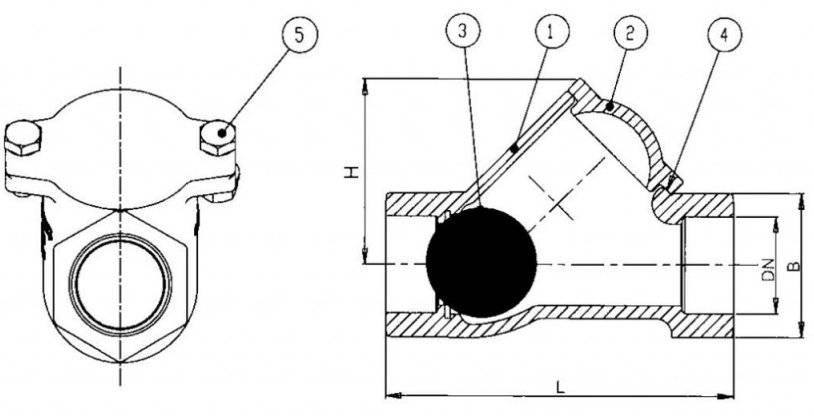

Резьбовые концы DN32 до DN80

Фланцевые концы DN40 до DN300

Type Type BSP в соответствии с ISO 228-1

Фланцевой тип EN 1092-2 PN16 и AS4087 (AS2129 Таблица E)

Максимальное рабочее давление 16 баров

Рабочие температуры 10 ° C ~ 80 ° C

Сидения в соответствии с категорией A Стандартной ISO 5208

Минимальное обратное давление для стеснения от 0,3 бар до 0,5 бар

Размеры лицом к лицу для фланцевого типа в соответствии с серой EN-558-1 (DIN3202 F6)

Технические характеристики:

Спецификация материала

Item	Part Name	Material
1	Body	Ductile Iron
2	Bonnet	Ductile Iron
3	Ball	Steel+NBR
		Steel+EPDM
4	Bonnet Gasket	NBR
		EPDM
5	Bolting	Stainless Steel

Dimensions (mm)

Size	L	B	H	Weight (kg)
DN32	135	50	72	2
DN40	145	60	85	2
DN50	175	70	100	3
DN65	200	90	125	5
DN80	248	108	160	7.5

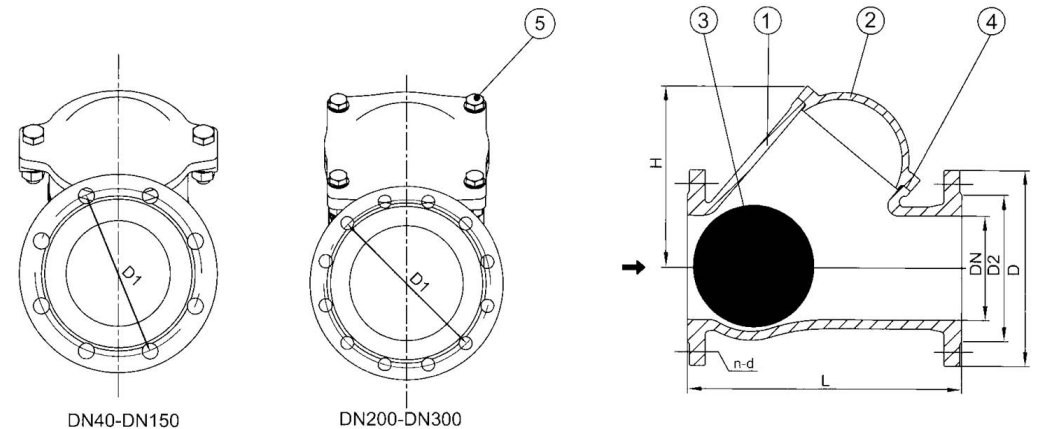

Фланцевый шариковый клапан

Спецификация материала

Item	Part Name	Material
1	Body	Ductile Iron
2	Bonnet	Ductile Iron
3	Ball	Steel+NBR
		Steel+EPDM
4	Bonnet Gasket	NBR
		EPDM
5	Bolting	Stainless Steel

Размеры (мм)

Size	L	EN 1092-2 PN16				AS 2129 TABLE E				b	H	Weight (kg)
Size	L	D	D1	D2	n-d	D	D1	D2	n-d	b	H	Weight (kg)
DN40	180	150	110	84	4-19	150	98	78	4-14	19	90	6
DN50	200	165	125	102	4-19	165	114	90	4-18	19	100	6.5
DN65	240	185	145	122	4-19	185	127	103	4-18	19	125	11
DN80	260	200	160	138	8-19	200	146	122	4-18	19	136	14.4
DN100	300	220	180	158	8-19	220	178	154	8-18	19	185	20
DN125	350	250	210	188	8-19	250	210	186	8-18	19	196	30.4
DN150	400	285	240	212	8-23	285	235	207	8-22	19	265	42.3
DN200	500	340	295	268	12-23	340	292	264	8-22	20	340	73.5
DN250	600	405	355	320	12-27	405	356	328	12-22	22	420	128
DN300	700	460	410	378	12-27	460	406	374	12-26	24.5	480	180

Клапан чек с мячом большого размера

Спецификация материала

Item	Part Name	Material
1	Body	GGG40
2	Ball	Steel + NBR
3	Bonnet	GGG40
4	Bonnet Gasket	NBR
5	Bolt	SS304
6	Nut	SS304

Размеры (мм)

Size	L	D	EN 1092-2 PN10			EN 1092-2 PN16			b	H
Size	L	D	D1	D2	n-d	D1	D2	n-d	b	H
DN350	800	520	460	429	16-32	470	429	16-28	26.5	615
DN400	900	580	515	480	16-28	525	480	16-31	28	680
DN450	1000	640	565	548	20-28	585	548	20-31	30	791
DN500	1150	715	620	609	20-28	650	609	20-34	31.5	866
DN600	1350	840	725	720	20-31	770	720	20-37	36	1110

информация о продукте

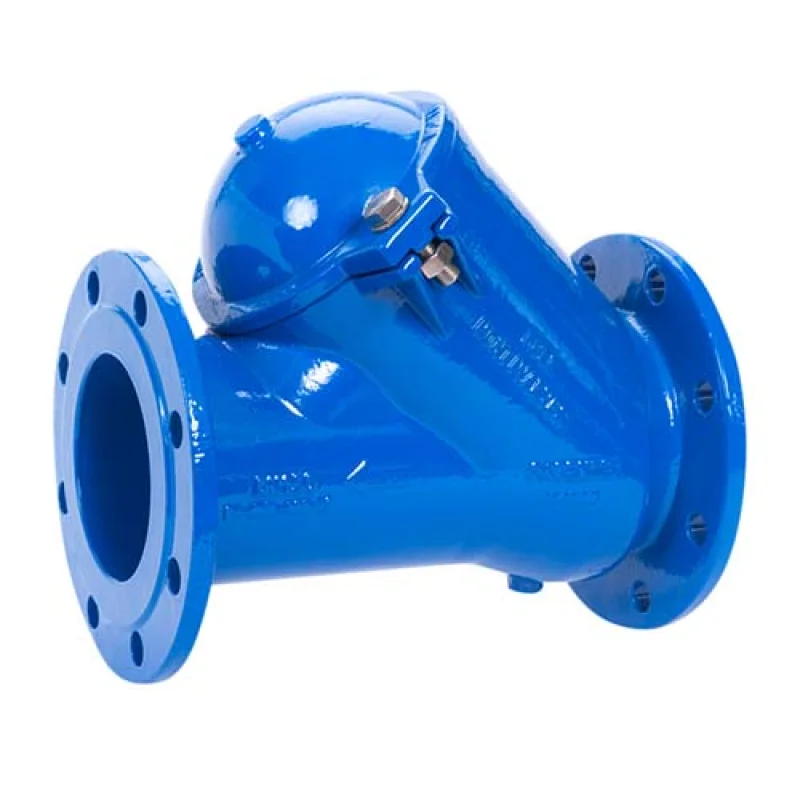

Фланцевидные шариковые чековые клапаны, также известные как контрольные клапаны, его роль заключается в предотвращении потока среда в трубопроводе. Открытые и закрытые детали полагаются на поток средств массовой информации и заставляют открываться или закрывать, чтобы предотвратить обратный поток средств массовой информации, называемых чековыми клапанами.

Приложения

Насосные станции для чистой, сточной воды и нагруженных или вязких жидкостей.

Техническая производительность

Полное отверстие обеспечено

Самостоятельный мяч

Низкое падение давления

Тихий

Съемный капот для очистки или смены мяча без разборки из трубопровода

Горизонтальная и вертикальная установка в трубопроводе

Тест

Сиденье: 1,1x нормальное давление

Тело: 1,5 раза нормальное давление
