Кованая трубная фитинга

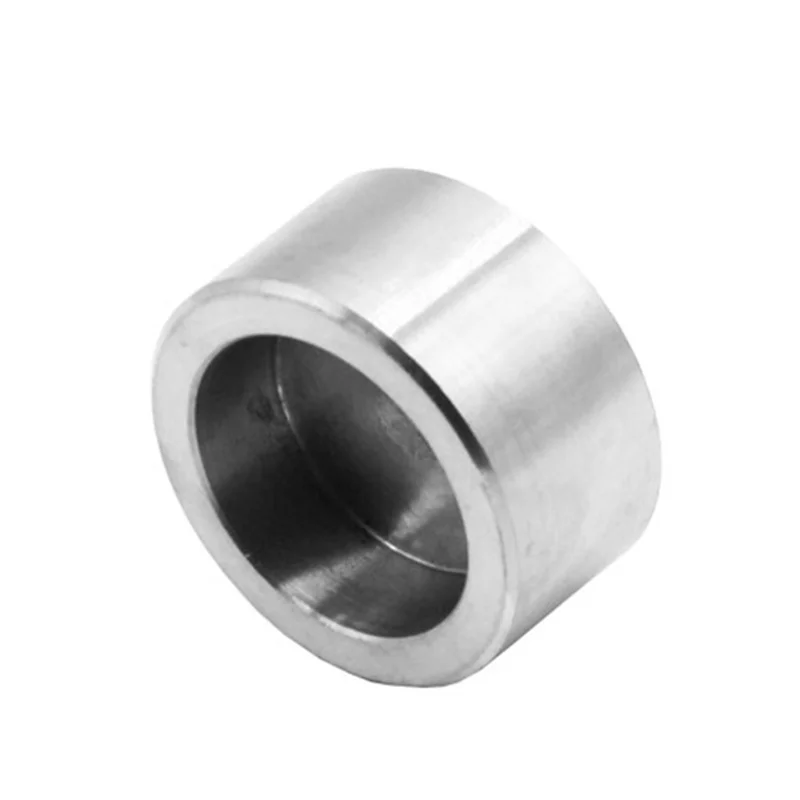

Крышка сварной шерсти

Заявление:

Размер: 1/8 "-4" ТИПА

Давление:

Певально: 3000LB 6000LB 9000LB (SCH80 SCH160 XXS)

Резьба: 2000 фунт 3000LB 6000 фунтов (SCH80 SCH160 XXS)

Связь: нить (NPT, BSP, RP, G), Сварка розетки

Тип: локоть, футболка, соска, полная связь, полусвязь, боковая, крест, крышка, штурмана, шестигранная голова, соска, соски, объединение, Weldolet, Sockolet, Threadolet, Nipolet, Elbolet, Lattrolet и т. Д.

Стандарт: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;

Материал: нержавеющая сталь, углеродистая сталь и дуплексная нержавеющая сталь

Технические характеристики:

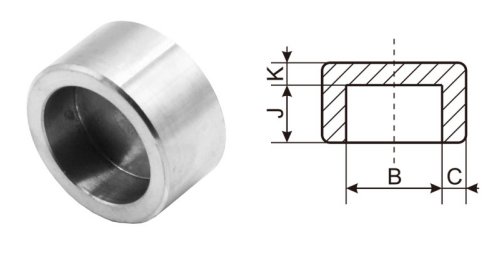

Размер крышки сварной крышки сокета

DN	Nom.	Socket	Bore Dia.Of Fitting			Socket Wall Thickness(2)						Laying Lengths		Depth of	End Wall Thickness
	Pipe	Bore	D			C						Coupling	Half	Socket	Min.
	Size	Dia.				Class Designation						E	Coupling	Min.	K
		B	Class Designation			3000		6000		9000			F	J	Class Designation
			3000	6000	9000	Ave.	Min.	Ave.	Min.	Ave.	Min.				3000	6000	9000
6	1/8"	10.8	6.9	4	---	3.18	3.18	3.96	3.43	---	---	6.5	16	9.5	4.8	6.4	---
8	1/4"	14.2	9.3	6.4	---	3.78	3.3	4.6	4.01	---	---	6.5	16	9.5	4.8	6.4	---
10	3/8"	17.6	12.6	9.2	---	4.01	3.5	5.03	4.37	---	---	6.5	17.5	9.5	4.8	6.4	---
15	1/2"	21.8	15.8	11.8	6.4	4.67	4.09	5.97	5.18	9.35	8.18	9.5	22.5	9.5	6.4	7.9	11.2
20	3/4"	27.2	21	15.6	11.1	4.9	4.27	6.96	6.04	9.78	8.56	9.5	24	12.5	6.4	7.9	12.7
25	1"	33.9	26.7	20.7	15.2	5.69	4.98	7.92	6.93	11.38	9.96	12.5	28.5	12.5	9.6	11.2	14.2
32	1-1/4"	42.7	35.1	29.5	22.8	6.07	5.28	7.92	6.93	12.14	10.62	12.5	30	12.5	9.6	11.2	14.2
40	1-1/2"	48.8	40.9	34	28	6.35	5.54	8.92	7.8	12.7	11.12	12.5	32	12.5	11.2	12.7	15.7
50	2"	61.2	52.5	42.9	38.2	6.93	6.04	10.92	9.5	13.84	12.12	19	41	16	12.7	15.7	19
65	2-1/2"	73.9	62.7	---	---	8.76	7.67	---	---	---	---	19	43	16	15.7	19	---
80	3"	89.8	78	---	---	9.52	8.3	---	---	---	---	19	44.5	16	19	22.4	---
100	4"	115.2	102.3	---	---	10.69	9.35	---	---	---	---	19	48	19	22.4	28.4	---

(1) Размеры в миллиметрах.

(2) Средняя толщина стенки гнезда вокруг периферии должно быть не меньше, чем перечисленные значения. Минимальные значения разрешены в локализованных районах.

(3) Reducer: C, J, E в соответствии с большим размером. D в соответствии с небольшим размером. Другие в соответствии с каждым размером.
