Кованая трубная фитинга

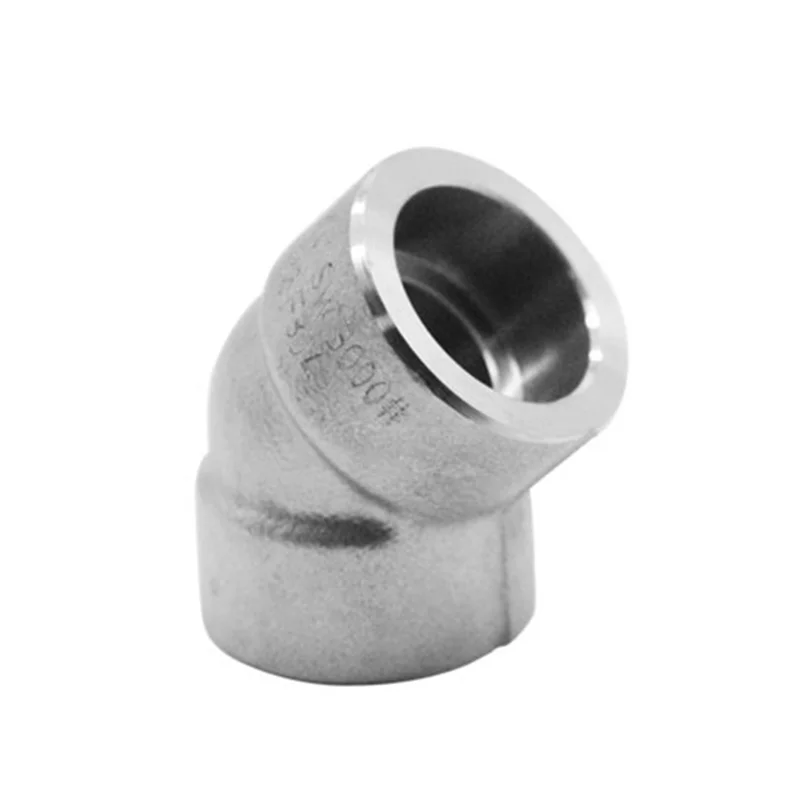

Сварка сокета 45 градусов локоть

Заявление:

Колек сварка: в трубопроводной системе локоть должен изменить направление трубопровода. Согласно точкам просмотра, в соответствии с требованиями проекта также 45 градусов, 90 градусов, 180 градусов три наиболее часто используемых. Стальной слиток. Выжимайте стальной слиток, поместите их в полости пресс -формы, затем накладываясь на пробелы, а затем после того, как обрабатывающая обработка токарного станка образует подшивку трубы с высоким давлением.

Технические характеристики:

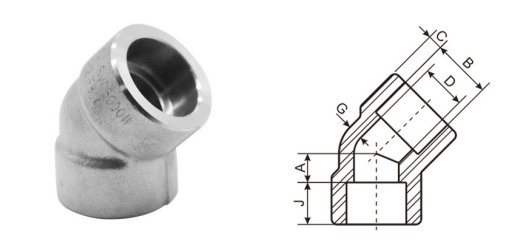

Сокет сварка 45 градусов размер локтя

DN	Nom.	Center to Bottom of Socket-A						Socket	Bore Dia.Of Fitting			Socket Wall Thickness（2）						Body Wall Thickness			Depth
	Pipe	Center to Bottom of Socket-A						Bore	D			C						G			of
	Size	90°Elbows			45°Elbows			Dia.				Class Designation						Class Designation			Socket
		Class Designation			Class Designation			B	Class Designation			3000		6000		9000		3000	6000	9000	Min.
		3000	6000	9000	3000	6000	9000		3000	6000	9000	Ave.	Min.	Ave.	Min.	Ave.	Min.	Min.	Min.	Min.	J
6	1/8"	11	11	---	8	8	---	10.8	6.9	4	---	3.18	3.18	3.96	3.43	---	---	2.41	3.15	---	9.5
8	1/4"	11	13.5	---	8	8	---	14.2	9.3	6.4	---	3.78	3.3	4.6	4.01	---	---	3.02	3.68	---	9.5
10	3/8"	13.5	15.5	---	8	11	---	17.6	12.6	9.2	---	4.01	3.5	5.03	4.37	---	---	3.2	4.01	---	9.5
15	1/2"	15.5	19	25.5	11	12.5	15.5	21.8	15.8	11.8	6.4	4.67	4.09	5.97	5.18	9.35	8.18	3.73	4.78	7.47	9.5
20	3/4"	19	22.5	28.5	13	14	19	27.2	21	15.6	11.1	4.9	4.27	6.96	6.04	9.78	8.56	3.91	5.56	7.82	12.5
25	1"	22.5	27	32	14	17.5	20.5	33.9	26.7	20.7	15.2	5.69	4.98	7.92	6.93	11.38	9.96	4.55	6.35	9.09	12.5
32	1-1/4"	27	32	35	17.5	20.5	22.5	42.7	35.1	29.5	22.8	6.07	5.28	7.92	6.93	12.14	10.62	4.85	6.35	9.7	12.5
40	1-1/2"	32	38	38	20.5	25.5	25.5	48.8	40.9	34	28	6.35	5.54	8.92	7.8	12.7	11.12	5.08	7.14	10.15	12.5
50	2"	38	41	54	25.5	28.5	28.5	61.2	52.5	42.9	38.2	6.93	6.04	10.92	9.5	13.84	12.12	5.54	8.74	11.07	16
65	2-1/2"	41	---	---	28.5	---	---	73.9	62.7	---	---	8.76	7.67	---	---	---	---	7.01	---	---	16
80	3"	57	---	---	32	---	---	89.8	78	---	---	9.52	8.3	---	---	---	---	7.62	---	---	16
100	4"	66.5	---	---	41	---	---	115.2	102.3	---	---	10.69	9.35	---	---	---	---	8.56	---	---	16

(1) Размеры в миллиметрах.

(2) Средняя толщина стенки гнезда вокруг периферии должно быть не меньше, чем перечисленные значения. Минимальные значения разрешены в локализованных районах.

(3) Верхние и нижние значения для каждого размера являются соответствующими максимальными и минимальными размерами.
