Кованая трубная фитинга

Сочетание сварного шва

Заявление:

Pipe Union - это своего рода обычные трубные фитинги, чтобы подключить две трубы, которые можно легко установить и разобрать без уничтожения труб или вызвать какую -либо деформацию труб. Типы трубных союзов равны Союзу Союза и Редаксиру. Союз труда обрабатывается подделками круглой стали или слитками.

Союз Weld Socket должен вставить трубы в отверстия для розетки и сварки труб и объединения. Основным производственным стандартом является ASME B16.11 и MSS SP 83.

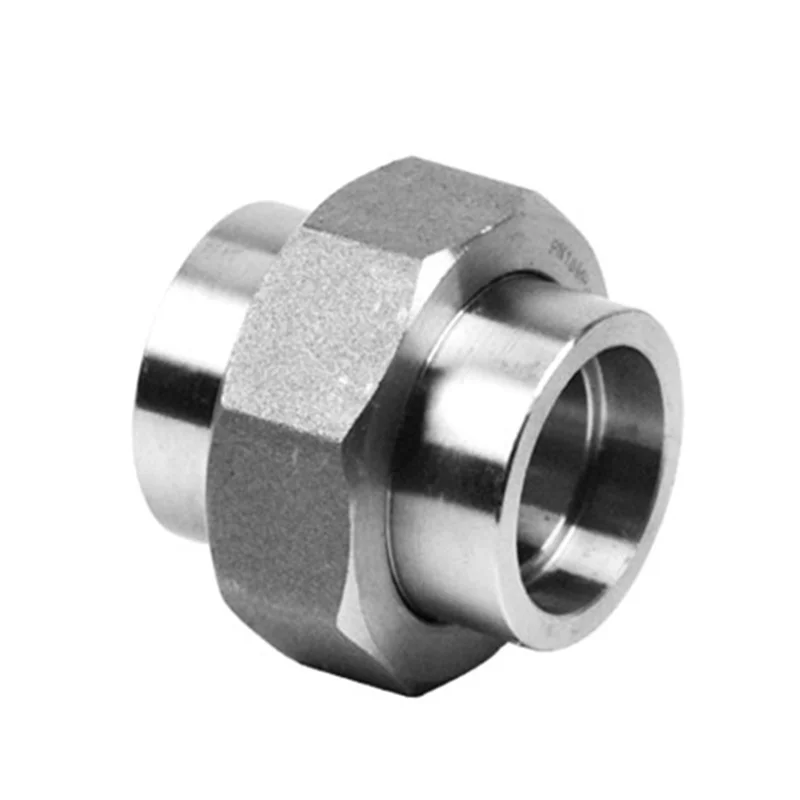

Союз шва сокетов состоит из двух концов гнездо и одной гайки. По сравнению с предыдущим искусством дизайн разумный, операция проста и практична, а качество и удобство работы улучшаются.

Союз сварного шва сокетов может широко использоваться в трубах разных размеров, а также в счетчиках воды и клапанах. Это очень удобно для установки, использования и ремонта из-за структуры розетки, а также обладает высокой утечкой, что имеет большую перспективу рынка.

Технические характеристики:

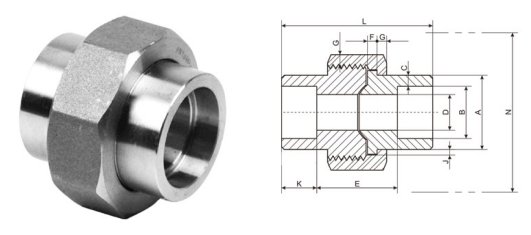

Размер союза сокета

Nom	Pipe	Socket	Socket	Water	Laying	Male	Nut	Threads	Bearing	Depth	Length	Clear
Pipe	End	Bore	Wall	Way	Length	Flange	(Min.)	Per	(Min.)	of	Assem.	Assem.
Size	(Min.)	Dia.	(Min.)	Bore		(Min.)		25.4mm		Socket	Nom.	Nut
										(Min.)
	A	B	C	D	E	F	G	H	J	K	L	N
1/8"	21.8	11.18	3.18	7.59	22.4	3.18	3.18	16	1.24	9.7	41.4	50.8
		10.67		6.07	19.1
1/4"	21.8	14.61	3.3	10.01	22.4	3.18	3.18	16	1.24	9.7	41.4	50.8
		14.1		8.48	19.1
3/8"	25.9	18.03	3.51	13.28	26.9	3.43	3.43	14	1.37	9.7	46	55.9
		17.53		11.76	20.6
1/2"	31.2	22.23	4.09	16.56	26.9	3.68	3.68	14	1.5	9.7	49	58.4
		21.73		15.04	20.6
3/4"	37.1	27.56	4.27	21.69	31.8	4.06	4.06	11	1.68	12.7	56.9	66
		27.05		20.17	25.4
1"	45.5	34.29	4.98	27.41	34.3	4.57	4.45	11	1.85	12.7	62	78.7
		33.78		25.88	26.2
1-1/4"	54.9	43.05	5.28	35.81	40.6	5.33	5.21	11	2.13	12.7	71.1	94
		42.55		34.29	32.5
1-1/2"	61.5	49.15	5.54	41.66	42.2	5.84	5.59	10	2.31	12.7	76.5	111.8
		48.64		40.13	34
2"	75.2	61.62	6.05	53.26	45.5	6.6	6.35	10	2.69	15.7	86.1	132.1
		61.11		51.74	37.3
2-1/2"	91.7	74.45	7.67	64.24	61.7	7.49	7.11	8	3.07	15.7	102.4	149.9
		73.81		61.19	52.1
3"	109.2	90.42	8.31	79.45	63.8	8.26	8	8	3.53	15.7	109	175.3
		89.79		76.4	53.6

(1) Размеры в миллиметрах.

(2) Верхние и нижние значения для каждого размера являются соответствующими максимальными и минимальными размерами.
