Кованая трубная фитинга

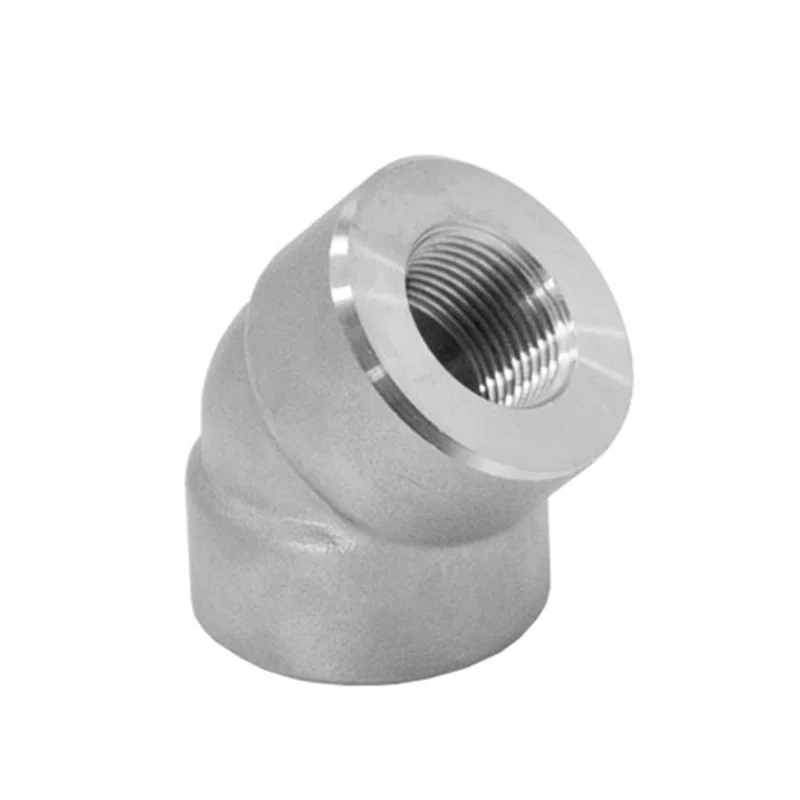

Резьба 45 локоть

Заявление:

Размер: 1/8 "-4" ТИПА

Давление:

Певально: 3000LB 6000LB 9000LB (SCH80 SCH160 XXS)

Резьба: 2000 фунт 3000LB 6000 фунтов (SCH80 SCH160 XXS)

Связь: нить (NPT, BSP, RP, G), Сварка розетки

Тип: локоть, футболка, соска, полная связь, полусвязь, боковая, крест, крышка, штурмана, шестигранная голова, соска, соски, объединение, Weldolet, Sockolet, Threadolet, Nipolet, Elbolet, Lattrolet и т. Д.

Стандарт: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;

Материал: нержавеющая сталь, углеродистая сталь и дуплексная нержавеющая сталь

Технические характеристики:

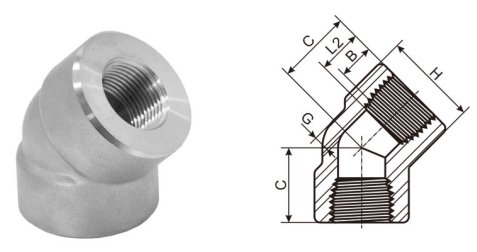

Резьбовой 45 -градусный размер локтя

DN	Nom.	Center to End			Center to End			Outside Diameter			Minimum Wall			Length Of
	Pipe	Elbow,Tee,Cross			45°Elbow			Of Band			Thickness			Thread
	Size	A			C			H			G			Min.(1)
		2000	3000	6000	2000	3000	6000	2000	3000	6000	2000	3000	6000	B	L2
6	1/8"	21	21	25	17	17	19	22	22	25	3.18	3.18	6.35	6.4	6.7
8	1/4"	21	25	28	17	19	22	22	25	33	3.18	3.3	6.6	8.1	10.2
10	3/8"	25	28	33	19	22	25	25	33	38	3.18	3.51	6.98	9.1	10.4
15	1/2"	28	33	38	22	25	28	33	38	46	3.18	4.09	8.15	10.9	13.6
20	3/4"	33	38	44	25	28	33	38	46	56	3.18	4.32	8.53	12.7	13.9
25	1"	38	44	51	28	33	35	46	56	62	3.68	4.98	9.93	14.7	17.3
32	1-1/4"	44	51	60	33	35	43	56	62	75	3.89	5.28	10.59	17	18
40	1-1/2"	51	60	64	35	43	44	62	75	84	4.01	5.56	11.07	17.8	18.4
50	2"	60	64	83	43	44	52	75	84	102	4.27	7.14	12.09	19	19.2
65	2-1/2"	76	83	95	52	52	64	92	102	121	5.61	7.65	15.29	23.6	28.9
80	3"	86	95	106	64	64	79	109	121	146	5.99	8.84	16.64	25.9	30.5
100	4"	106	114	114	79	79	79	146	152	152	6.55	11.18	18.67	27.7	33

(1) Размеры в миллиметрах.

(2) Размер B - минимальная длина идеальной резьбы. Длина полезной резьбы (B плюс резьбы с полностью сформированными корнями и плоскими гребнями) должна быть не менее L2 (эффективная длина внешней резьбы), требуемой американским национальным стандартом для трубных резьбов (ANSI/ASME B1.20.1)
