Кованая трубная фитинга

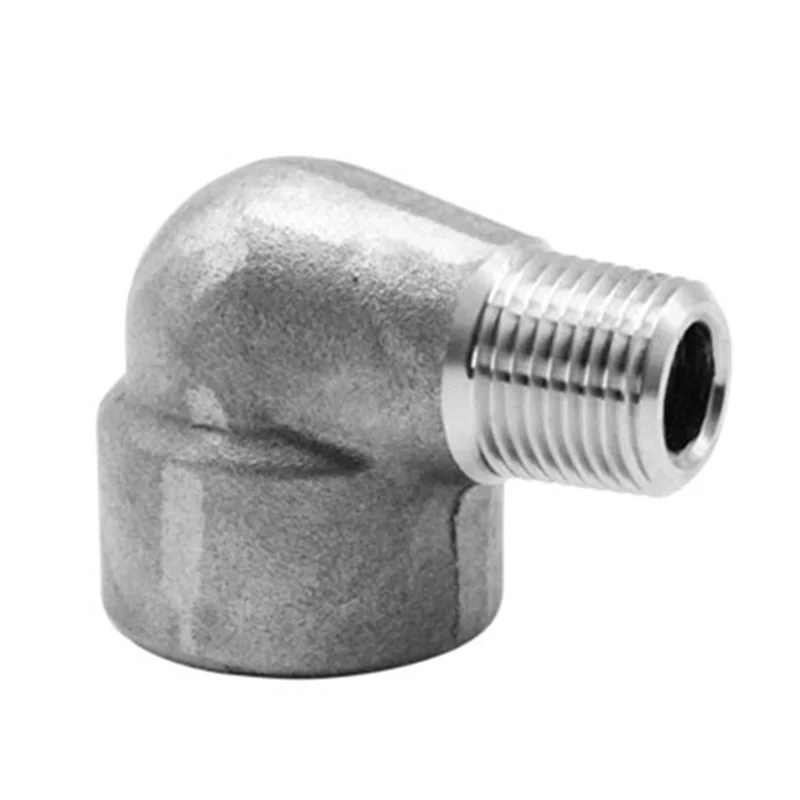

Уличный локоть

Заявление:

Размер: 1/8 "-4" ТИПА

Давление:

Певально: 3000LB 6000LB 9000LB (SCH80 SCH160 XXS)

Резьба: 2000 фунт 3000LB 6000 фунтов (SCH80 SCH160 XXS)

Связь: нить (NPT, BSP, RP, G), Сварка розетки

Тип: локоть, футболка, соска, полная связь, полусвязь, боковая, крест, крышка, штурмана, шестигранная голова, соска, соски, объединение, Weldolet, Sockolet, Threadolet, Nipolet, Elbolet, Lattrolet и т. Д.

Стандарт: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;

Материал: нержавеющая сталь, углеродистая сталь и дуплексная нержавеющая сталь

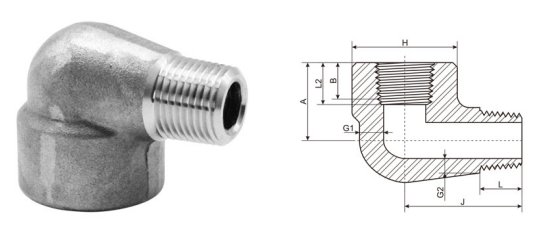

Технические характеристики:

DN	Nom.	H		A		J		G1		G2¹		B²	L2²	L
	Pipe	H		A		J		(Min.)		(Min.)
	Size	3000	6000	3000	6000	3000	6000	3000	6000	3000	6000	（Min.)		(Min.)
6	1/8"	19	25	19	22	25	32	3.18	5.08	2.74	4.22	6.4	6.7	10
8	1/4"	25	32	22	25	32	38	3.3	5.66	3.22	5.28	8.1	10.2	11
10	3/8"	32	38	25	28	38	41	3.5	6.98	3.5	5.59	9.1	10.4	13
15	1/2"	38	44	28	35	41	48	4.09	8.15	4.16	6.53	10.9	13.6	14
20	3/4"	44	51	35	44	48	57	4.32	8.53	4.88	6.86	12.7	13.9	16
25	1"	51	62	44	51	57	66	4.98	9.93	5.56	7.95	14.7	17.3	19
32	1-1/4"	62	70	51	54	66	71	5.28	10.59	5.56	8.48	17	18	21
40	1-1/2"	70	84	54	64	71	84	5.56	11.07	6.25	8.89	17.8	18.4	21
50	2"	84	102	64	83	84	105	7.14	12.09	7.64	9.7	19	19	22

(1) Размеры в миллиметрах.

(2) Размер B - минимальная длина идеальной резьбы. Длина полезной резьбы (B плюс резьбы с полностью сформированными корнями и плоскими гребнями) должна составлять не менее L2 (эффективная длина

Внешняя потока) Требуется Американский национальный стандарт для трубных потоков (ANSI/ASME B1.20.1)
