Кованая трубная фитинга

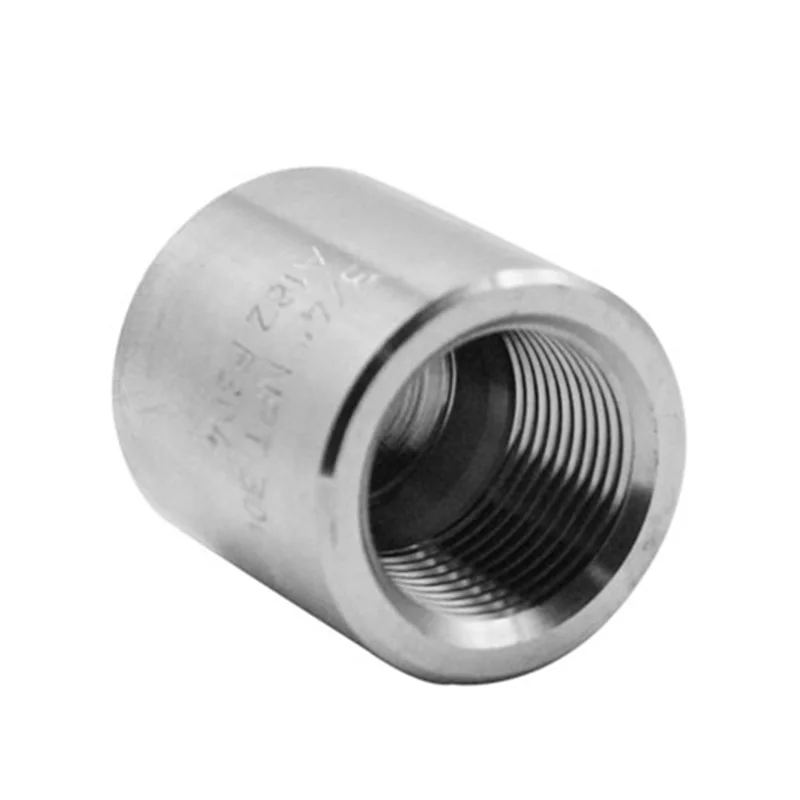

Резьбовая крышка

Заявление:

Размер: 1/8 "-4" ТИПА

Давление:

Певально: 3000LB 6000LB 9000LB (SCH80 SCH160 XXS)

Резьба: 2000 фунт 3000LB 6000 фунтов (SCH80 SCH160 XXS)

Связь: нить (NPT, BSP, RP, G), Сварка розетки

Тип: локоть, футболка, соска, полная связь, полусвязь, боковая, крест, крышка, штурмана, шестигранная голова, соска, соски, объединение, Weldolet, Sockolet, Threadolet, Nipolet, Elbolet, Lattrolet и т. Д.

Стандарт: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;

Материал: нержавеющая сталь, углеродистая сталь и дуплексная нержавеющая сталь

Технические характеристики:

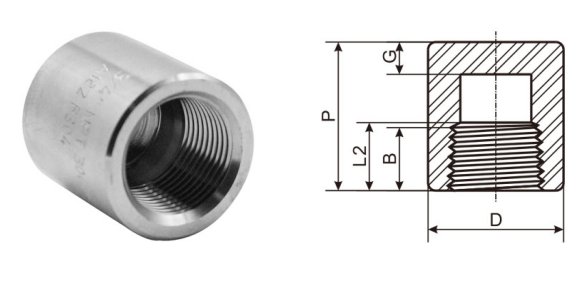

Резьбовая крышка размер

DN	Nom.	Center to End	Center to End		Outside		End Wall		Length Of
	Pipe	Coupling	Cap		Diameter		Thickness		Thread
	Size	W	P		D		G Min.		Min.(1)
		3000&6000	3000	6000	3000	6000	3000	6000	B	L2
6	1/8"	32	19		16		4.8		6.4	6.7
8	1/4"	35	25	27	19	25	4.8	6.4	8.1	10.2
10	3/8"	38	25	27	22	32	4.8	6.4	9.1	10.4
15	1/2"	48	32	33	28	38	6.4	7.9	10.9	13.6
20	3/4"	51	37	38	35	44	6.4	7.9	12.7	13.9
25	1"	60	41	43	44	57	9.7	11.2	14.7	17.3
32	1-1/4"	67	44	46	57	64	9.7	11.2	17	18
40	1-1/2"	79	44	48	64	76	11.2	12.7	17.8	18.4
50	2"	86	48	51	76	92	12.7	15.7	19	19.2
65	2-1/2"	92	60	64	92	108	15.7	19	23.6	28.9
80	3"	108	65	68	108	127	19	22.4	25.9	30.5
100	4"	121	68	75	140	159	22.4	28.4	27.7	33

(1) Размеры в миллиметрах.

(2) Размер B - минимальная длина идеальной резьбы. Длина полезной резьбы (B плюс резьбы с полностью сформированными корнями и плоскими гребнями) должна быть не менее L2 (эффективная длина внешней резьбы), требуемой American National Standard для трубных резьбов ANSI/ASME B1.20.1)
