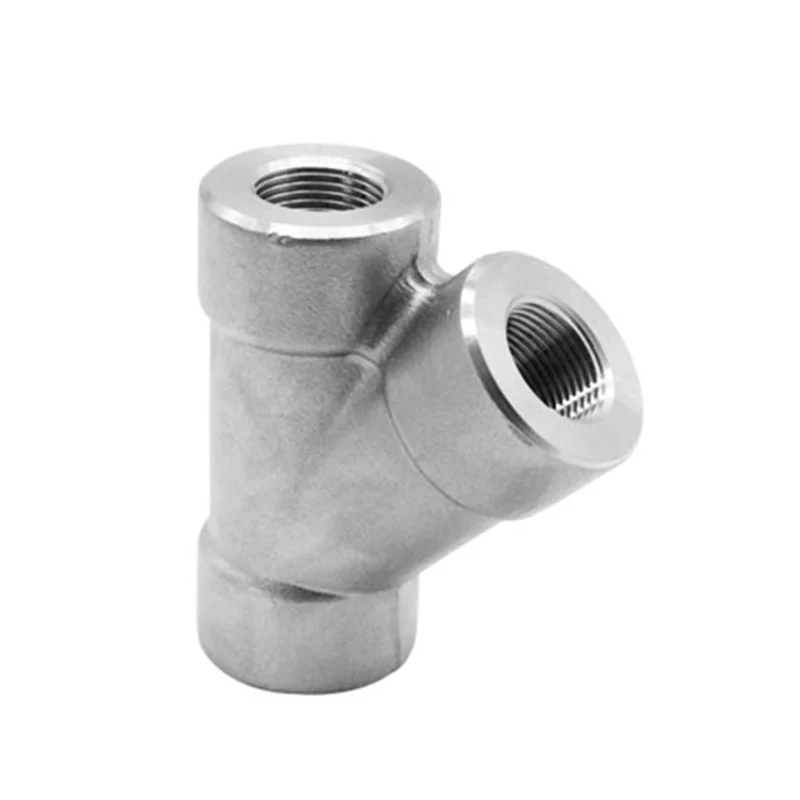

Кованая трубная фитинга

Резьбовый боковой

Заявление:

Размер: 1/8 "-4" ТИПА

Давление:

Певально: 3000LB 6000LB 9000LB (SCH80 SCH160 XXS)

Резьба: 2000 фунт 3000LB 6000 фунтов (SCH80 SCH160 XXS)

Связь: нить (NPT, BSP, RP, G), Сварка розетки

Тип: локоть, футболка, соска, полная связь, полусвязь, боковая, крест, крышка, штурмана, шестигранная голова, соска, соски, объединение, Weldolet, Sockolet, Threadolet, Nipolet, Elbolet, Lattrolet и т. Д.

Стандарт: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;

Материал: нержавеющая сталь, углеродистая сталь и дуплексная нержавеющая сталь

Технические характеристики:

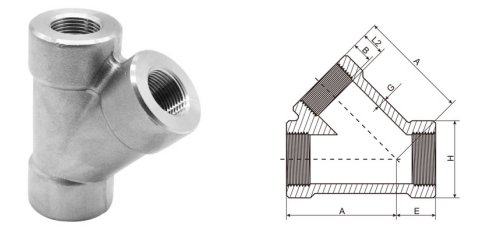

Резьбое боковое измерение

2000 фунт

DN	Nom.Pipe	Length of Thread(Min.)		A	E	G²	H²
DN	Size	B³	L2³	A	E	(Min.)	H²
15	1/2"	10.9	13.6	46	20	3.18	33
20	3/4"	12.7	13.9	55	23	3.18	38
25	1"	14.7	17.3	65	26	3.68	46
32	1-1/4"	17	18	73	31	3.89	56
40	1-1/2"	17.8	18.4	82	35	4.01	62
50	2"	19	19.2	113	42	4.27	75
65	2-1/2"	23.6	28.9	136	56	5.61	92

3000LB

DN	Nom.Pipe	Length of Thread(Min.)		A	E	G²	H²
DN	Size	B³	L2³	A	E	(Min.)	H²
15	1/2"	10.9	13.6	55	23	4.09	38
20	3/4"	12.7	13.9	65	26	4.32	46
25	1"	14.7	17.3	73	31	4.98	56
32	1-1/4"	17	18	82	35	5.28	62
40	1-1/2"	17.8	18.4	113	42	5.56	75
50	2"	19	19.2	136	56	7.14	84

(1) Размеры в миллиметрах.

(2) Размеры относятся к ANSI B16.11

(3) Размеры B - минимальная длина идеальной нити.

Длина полезной резьбы (B плюс резьбы с полностью сформированными корнями и плоскими гребнями) должна быть не менее L2 (эффективная длина внешней резьбы), требуемой американским национальным стандартом для трубных резьбов (ANSI/ASME B1.20.1)

(4) Размеры BSP и PTARE доступны, если это необходимо.

(5) Размеры могут варьироваться в зависимости от требований клиента и производителя.
