Кованая трубная фитинга

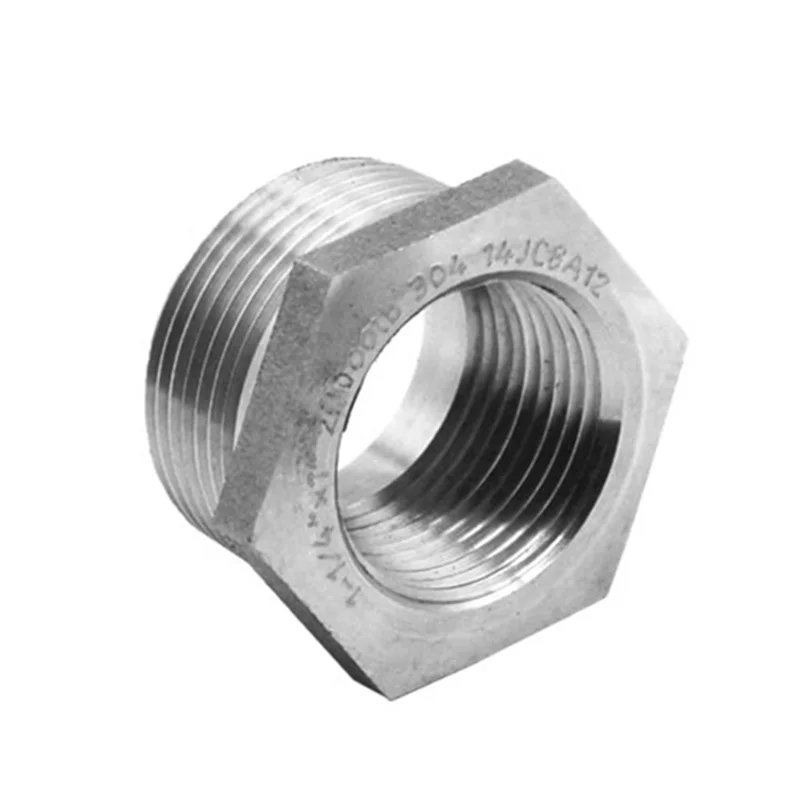

Гексагон голова втулка

Заявление:

Размер: 1/8 "-4" ТИПА

Давление:

Певально: 3000LB 6000LB 9000LB (SCH80 SCH160 XXS)

Резьба: 2000 фунт 3000LB 6000 фунтов (SCH80 SCH160 XXS)

Связь: нить (NPT, BSP, RP, G), Сварка розетки

Тип: локоть, футболка, соска, полная связь, полусвязь, боковая, крест, крышка, штурмана, шестигранная голова, соска, соски, объединение, Weldolet, Sockolet, Threadolet, Nipolet, Elbolet, Lattrolet и т. Д.

Стандарт: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;

Материал: нержавеющая сталь, углеродистая сталь и дуплексная нержавеющая сталь

Технические характеристики:

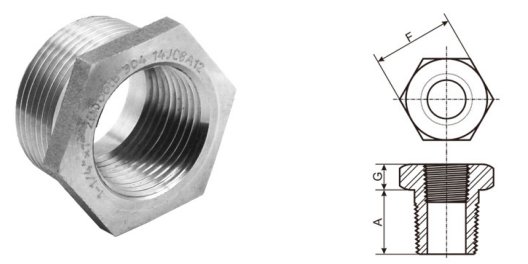

Размер втулки с шестигранником

DN	Nom.	Length	Square Head Plug		Round Head Plug		Hex.Head Plug&Bushing
	Pipe	(Min)	Height of	Width Flat	Nominal	Length	Width Flat	Hex.Height(Min.）
	Size	A	Square	(Min.)	Diameter	(Min.)	(Nom.)	Hex.Height(Min.）
			(Min.)	C	of Head(Nom)	E	F	Bushing	Plug
			B		D			G	H
6	1/8"	10	6	7	10	35			6
8	1/4"	11	6	10	14	41	16	3	6
10	3/8"	13	8	11	18	41	18	4	8
15	1/2"	14	10	14	21	44	22	5	8
20	3/4"	16	11	16	27	44	27	6	10
25	1"	19	13	21	33	51	36	6	10
32	1-1/4"	21	14	24	43	51	46	7	14
40	1-1/2"	21	16	28	48	51	50	8	16
50	2"	22	18	32	60	64	65	9	18
65	2-1/2"	27	19	36	73	70	75	10	19
80	3"	28	21	41	89	70	90	10	21
100	4"	32	25	65	114	76	115	13	25

(1) Размеры в миллиметрах.

(2) Предупреждающая примечание относительно шестнадцатеричной втулки. Гексная втулка головы, если уменьшение одного размера не следует использовать в услугах, где они могут подвергаться вредным нагрузкам и силам, отличным от внутреннего давления.
