Кованая трубная фитинга

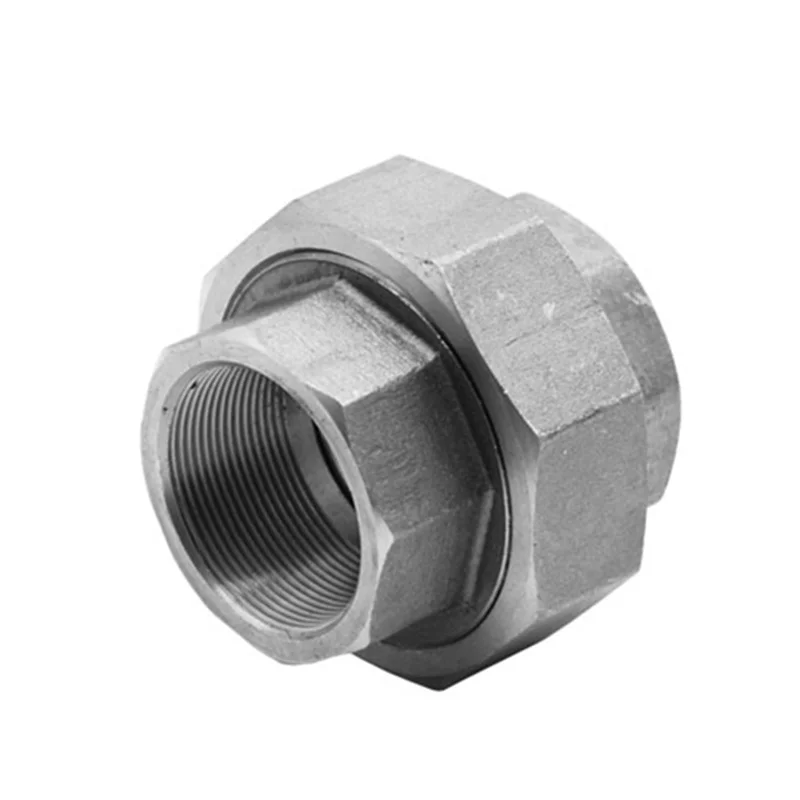

Резьбовой союз

Заявление:

Размер: 1/8 "-4" ТИПА

Давление:

Певально: 3000LB 6000LB 9000LB (SCH80 SCH160 XXS)

Резьба: 2000 фунт 3000LB 6000 фунтов (SCH80 SCH160 XXS)

Связь: нить (NPT, BSP, RP, G), Сварка розетки

Тип: локоть, футболка, соска, полная связь, полусвязь, боковая, крест, крышка, штурмана, шестигранная голова, соска, соски, объединение, Weldolet, Sockolet, Threadolet, Nipolet, Elbolet, Lattrolet и т. Д.

Стандарт: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;

Материал: нержавеющая сталь, углеродистая сталь и дуплексная нержавеющая сталь

Технические характеристики:

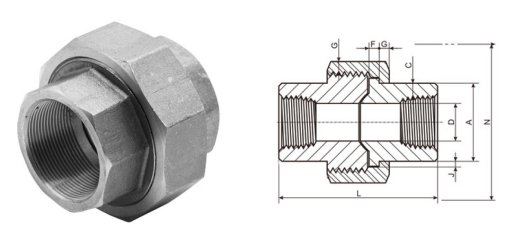

Резерный размер союза

Nom.	Pipe End	Wall	Water	Male	Nut	Threads	Bearing	Length	Clear
Pipe			Way Bore	Flange		Per		Assem.	Assem.
Size						25.4mm		Nom.	Nut
	Min.A	Min.C	D	Min.F	Min.G	Max.H	Min.J	L	N
1/8"	14.7	2.41	8.43	3.18	3.18	16	1.24	41.4	50.8
			6.43
1/4"	19	3.02	11.13	3.18	3.18	16	1.24	41.4	50.8
			9.45
3/8"	22.9	3.2	14.27	3.43	3.43	14	1.37	46	55.9
			13.51
1/2"	27.7	3.73	17.86	3.68	3.68	14	1.5	49	58.4
			17.07
3/4"	33.5	3.91	23.01	4.06	4.06	11	1.68	56.9	66
			21.39
1"	41.4	4.55	28.98	4.57	4.45	11	1.85	62	78.7
			27.74
1-1/4"	50.5	4.85	37.69	5.33	5.21	11	2.13	71.1	94
			35.36
1-1/2"	57.2	5.08	43.54	5.84	5.59	10	2.31	76.5	111.8
			41.2
2"	70.1	5.54	55.58	6.6	6.35	10	2.69	86.1	132.1
			52.12
2-1/2"	85.3	7.01	66.27	7.49	7.11	8	3.07	102.4	149.9
			64.31
3"	102.4	7.62	88.25	8.26	8	8	3.53	109	175.3
			77.27

(1) Размеры в миллиметрах.

(2) Верхние и нижние значения для каждого размера являются соответствующими максимальными и минимальными размерами.
