Кованая трубная фитинга

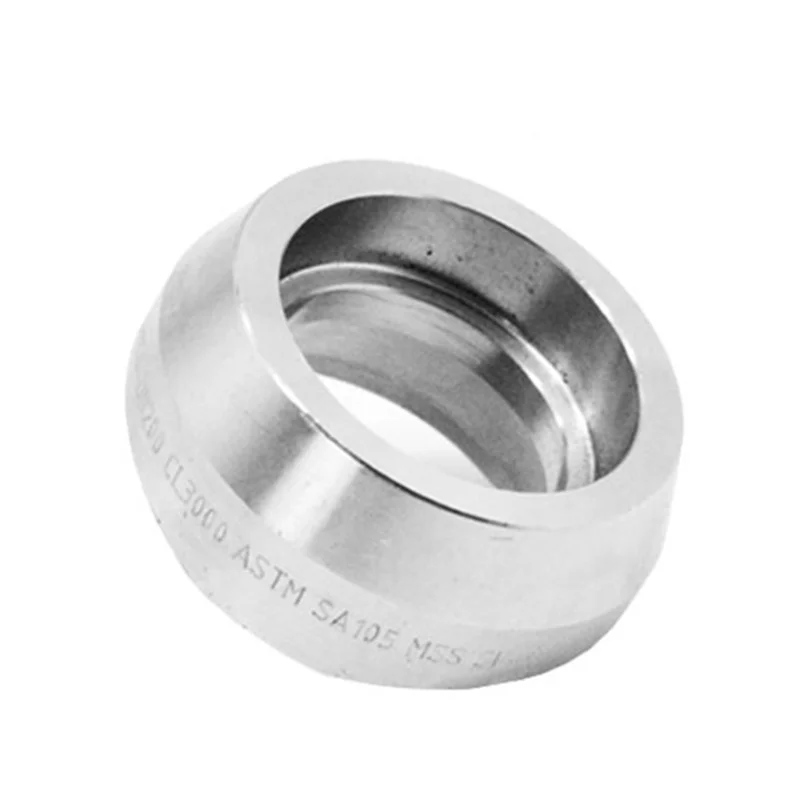

VРозетка сварки

Заявление:

Размер: 1/8 "-4" ТИПА

Давление:

Певально: 3000LB 6000LB 9000LB (SCH80 SCH160 XXS)

Резьба: 2000 фунт 3000LB 6000 фунтов (SCH80 SCH160 XXS)

Связь: нить (NPT, BSP, RP, G), Сварка розетки

Тип: локоть, футболка, соска, полная связь, полусвязь, боковая, крест, крышка, штурмана, шестигранная голова, соска, соски, объединение, Weldolet, Sockolet, Threadolet, Nipolet, Elbolet, Lattrolet и т. Д.

Стандарт: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;

Материал: нержавеющая сталь, углеродистая сталь и дуплексная нержавеющая сталь

Технические характеристики:

Размер розетки

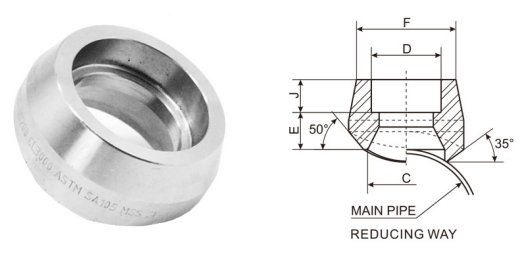

Out-Let	Reducing Way
Pipe	C		D		F		J		E
NPS	C		D		F		(Min.)		(Min.)
	3000	6000	3000	6000	3000	6000	3000	6000	3000	6000
1/8"	13.7	---	10.8	---	22	---	9.7	---	10.4	---
1/4"	13.7	---	14.2	---	22	---	9.7	---	10.4	---
3/8"	19.1	---	17.6	---	25.9	---	9.7	---	12.7	---
1/2"	21.3	16.6	21.8	21.8	31.4	38	9.7	9.7	16	23.9
3/4"	26.7	21.2	27.2	27.2	37.1	44	12.7	12.7	16	25.4
1"	33.4	27	33.9	33.9	45.5	57	12.7	12.7	22.4	28.7
1-1/4"	42.2	35.8	42.7	42.7	57	54	12.7	12.7	22.4	30.2
1-1/2"	48.3	41.2	48.8	48.8	64	76	12.7	12.7	23.9	31.8
2"	60.3	51.6	61.2	61.2	76	92	15.8	15.8	23.9	36.6
2-1/2"	73.2	---	73.9	---	92	---	15.8	---	25.4	---
3"	88.9	---	89.8	---	109.2	---	15.8	---	30.2	---
4"	114.3	---	115.2	---	140	---	19.1	---	30.2	---

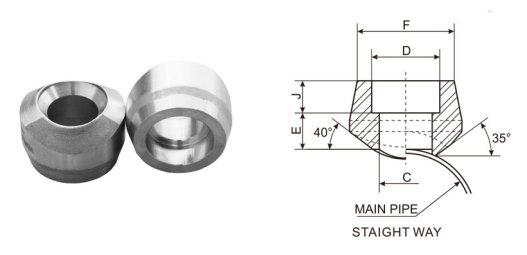

Out-Let	Staight Way
Pipe	C	D	F	J	E
NPS	C	D	F	(Min.)	(Min.)
	3000
1/8"	---	---	---	---	---
1/4"	11.5	14.2	22	9.7	10.4
3/8"	14.5	17.6	25.9	9.7	12.7
1/2"	16.5	21.8	31.4	9.7	16
3/4"	21.5	27.2	37.1	12.7	16
1"	27.2	33.9	45.5	12.7	22.4
1-1/4"	36	42.7	57	12.7	22.4
1-1/2"	42	48.8	64	12.7	23.9
2"	53	61.2	76	15.8	23.9
2-1/2"	65	73.9	92	15.8	25.4
3"	80	89.8	109.2	15.8	30.2
4"	104	115.2	140	19.1	30.2

(1) Размеры в миллиметрах.

(2) Гребень в соответствии с ASME B16.11

(3) Размер 4000 фунтов размер 4 и меньше подходит для ряда размеров труб, а фитинг отмечена соответствующим образом.

Обычные комбинации размера пробега

OUTLET SIZE

1/4"

3/8"

1/2"

3/4"

1-1/4"

1-1/2"

2-1/2"

RUN SIZE
(Main Pipe)

Reducing Way

3/8"~3/4"

1/2"

3/4"

1-1/4"

1-1/2"

2-1/2"

3-1/2"

1"~36"

3/4"~1-1/4"

1-1/4"

1-1/2"

2-1/2"

3-1/2"

1-1/2"~36"

1-1/4"

1-1/2"

2-1/2"

3-1/2"

1-1/2"~3"

2"~3"

2-1/2"

3-1/2"

10"

3-1/2"~36"

3-1/2"~6"

3-1/2"~5"

4"~5"

5"~6"

12"~14"

8"~36"

3-1/2"~4"

6"~8"

6"~10"

8"~10"

10"

16"~18"

5"~10"

10"~36"

12"~36"

12"~18"

10"~14"

12"~16"

20"~24"

12"~36"

20"~36"

16"~36"

18"~36"

26"~36"

Straight Way

3/8"~36"

1/2"~36"

3/4"~36"

1"~36"

1-1/4"~1-1/2"

1-1/2"

2-1/2"

3-1/2"

2"~36"

2"~3"

2-1/2"~4"

3"~3-1/2"

3-1/2"~4"

3-1/2"~36"

5"~36"

4"~6"

5"~8"

8"~36"

10"~36"

10"

8"~12"

12"~16"

14"~36"

18"~36"

ПРИМЕЧАНИЕ. Каждый размер розетки в графике предназначен для размера размера труб.
