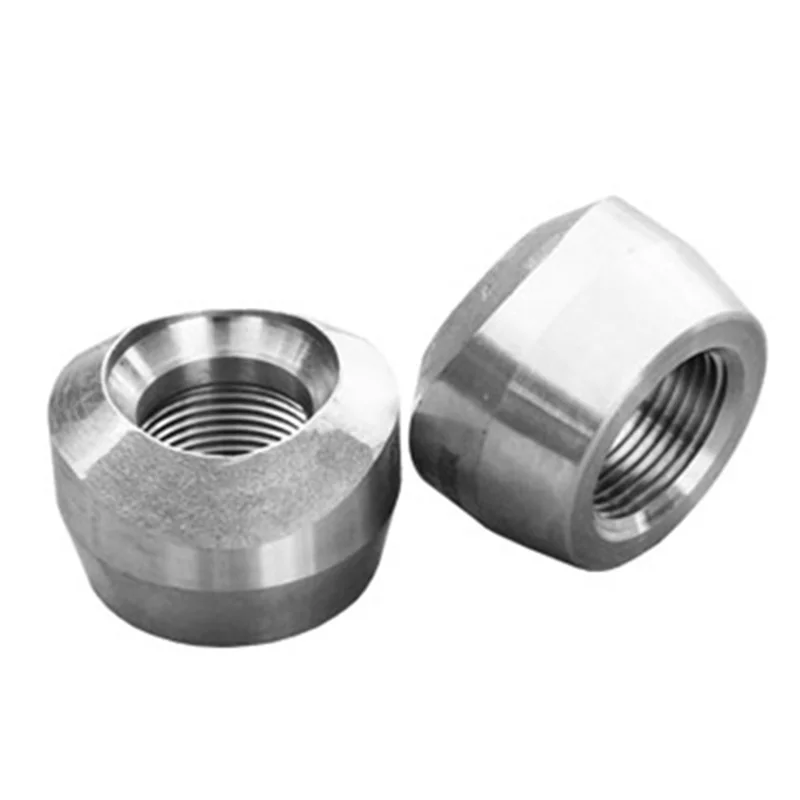

Кованая трубная фитинга

Резьбовая розетка

Заявление:

Размер: 1/8 "-4" ТИПА

Давление:

Певально: 3000LB 6000LB 9000LB (SCH80 SCH160 XXS)

Резьба: 2000 фунт 3000LB 6000 фунтов (SCH80 SCH160 XXS)

Связь: нить (NPT, BSP, RP, G), Сварка розетки

Тип: локоть, футболка, соска, полная связь, полусвязь, боковая, крест, крышка, штурмана, шестигранная голова, соска, соски, объединение, Weldolet, Sockolet, Threadolet, Nipolet, Elbolet, Lattrolet и т. Д.

Стандарт: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;

Материал: нержавеющая сталь, углеродистая сталь и дуплексная нержавеющая сталь

Технические характеристики:

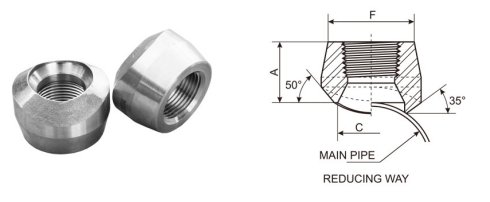

Резьбое выходы

Out-Let	Reducing Way
Pipe	A		C		F
NPS	3000lb	6000lb	3000lb	6000lb	3000lb	6000lb
(in)	(Sch80)	(Sch160)	(Sch80)	(Sch160)	(Sch80)	(Sch160)
1/8"	19	---	13.7	---	17.3	---
1/4"	19	---	13.7	---	22	---
3/8"	21	---	17.1	---	25.8	---
1/2"	25	32	21.3	16.6	31.3	33.9
3/4"	27	37	26.7	21.2	37.1	41.2
1"	33	40	33.4	27	45.5	49.9
1-1/4"	33	41	42.2	35.8	57	58.6
1-1/2"	35	43	48.3	41.2	64	66.7
2"	38	52	60.3	51.6	76	83.2
2-1/2"	46	---	73	---	92	---
3"	51	---	88.9	---	109.2	---
4"	57	---	114.3	---	140	---

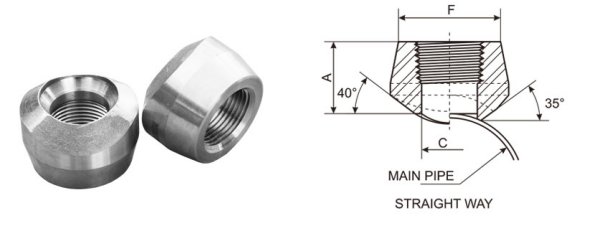

Out-Let	Straight Way
Pipe	A	C	F
NPS	3000lb
(in)	3000lb
1/8"
1/4"	19	11.5	22
3/8"	21	14.5	25.9
1/2"	25	16.5	31.4
3/4"	27	21.5	37.1
1"	33	27.2	45.5
1-1/4"	33	36	57
1-1/2"	35	42	64
2"	38	53	76
2-1/2"	46	65	92
3"	51	80	109.2
4"	57	104	140

(1) Размеры в миллиметрах.

(2) потока в соответствии с ASME B1.20.1

(3) Размер 4000 фунтов размер 4 и меньше подходит для ряда размеров труб, а фитинг отмечена соответствующим образом.

Размерный толерантность MSS-SP97

Item		1/8"to3/4"		1"to4"
Face of fitting to crotch(A)		±0.76		±1.52

Conventional Run Size Combinations

OUTLET SIZE

1/4"

3/8"

1/2"

3/4"

1-1/4"

1-1/2"

2-1/2"

RUN SIZE

Reducing Way

3/8"~3/4"

1/2"

3/4"

1-1/4"

1-1/2"

2-1/2"

3-1/2"

(Main Pipe)

1"~36"

3/4"~1-1/4"

1-1/4"

1-1/2"

2-1/2"

3-1/2"

1-1/2"~36"

1-1/4"

1-1/2"

2-1/2"

3-1/2"

1-1/2"~3"

2"~3"

2-1/2"

3-1/2"

10"

3-1/2"~36"

3-1/2"~6"

3-1/2"~5"

4"~5"

5"~6"

12"~14"

8"~36"

3-1/2"~4"

6"~8"

6"~10"

8"~10"

10"

16"~18"

5"~10"

10"~36"

12"~36"

12"~18"

10"~14"

12"~16"

20"~24"

12"~36"

20"~36"

16"~36"

18"~36"

26"~36"

Straight Way

3/8"~36"

1/2"~36"

3/4"~36"

1"~36"

1-1/4"~1-1/2"

1-1/2"

2-1/2"

3-1/2"

2"~36"

2"~3"

2-1/2"~4"

3"~3-1/2"

3-1/2"~4"

3-1/2"~36"

5"~36"

4"~6"

5"~8"

8"~36"

10"~36"

10"

8"~12"

12"~16"

14"~36"

18"~36"

ПРИМЕЧАНИЕ. Каждый размер розетки в графике предназначен для размера размера труб.
