Прикладная сварка

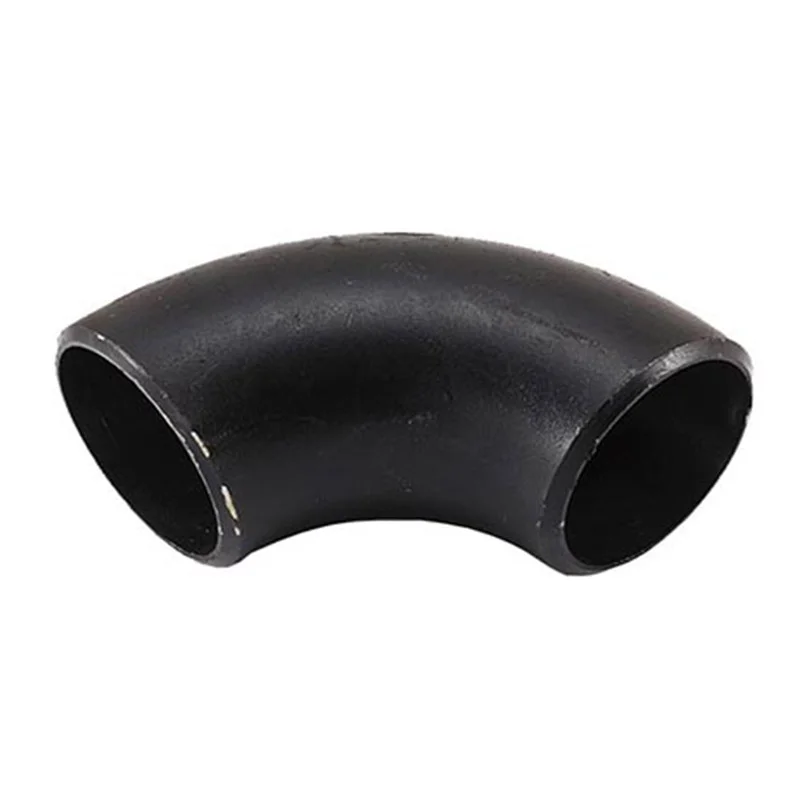

90 ° локоть LR

Заявление:

Клинг сварной сварки сварной сварной площадки - это своего рода прикладной сварки.

Существует два типа локтя сварного сварного шва, прикладной сварной сварной сварной сварки длиной колена (90 LR) и сварного сварного сварного сварного шва 90 Колон 1,5 раза размер нормонов, SR Concret Center до конца, равен размеру нормы. Локолы Buttweld ниже 24 дюймов производятся путем резки, нагрева и изгибающего шва или бесшовных стальных труб; Трубные локти больших размеров изготовлены из сварных труб или стальных пластин.

Прикладные сварки фитинги - это компоненты, используемые для подключения труб путем сварки. Существуют вирусные типы сварки сварки.

Ключевыми спецификациями для Buttweld Fitings являются ASME B16.9 (углеродные и сплавные фитинги) и MSS SP 43 (которые интегрируют ASME B16.9 для из нержавеющей стали, дуплекса и никелевого сплава BW Fittings).

Прикладные сварки могут использоваться при подключении к трубопроводам с высоким давлением. Они сильны и имеют длительный срок службы. Они довольно дешевы для покупки и развертывания.

Технические характеристики:

Технический рисунок длиной 90 градусов локтя радиуса, Buttwelding (ASME B16.9)

Размеры длиной 90 градусов локтя радиуса, задних вещей (ASME B16.9)

Nominal Pipe	Outside Diameter at	Center to End
Size(NPS)	Bevel	90 degree Elbows, A
1/2"	21.3	38
3/4"	26.7	38
1"	33.4	38
1-1/4"	42.2	48
1-1/2"	48.3	57
2"	60.3	76
2-1/2"	73	95
3"	88.9	114
3-1/2"	101.6	133
4"	114.3	152
5"	141.3	190
6"	168.3	229
8"	219.1	305
10"	273	381
12"	323.8	457
14"	355.6	533
16"	406.4	610
18"	457	686
20"	508	762
22"	559	838
24"	610	914
26"	660	991
28"	711	1067
30"	762	1143
32"	813	1219
34"	864	1295
36"	914	1372
38"	965	1448
40"	1016	1524
42"	1067	1600
44"	1118	1676
46"	1168	1753
48"	1219	1829

*All dimensions are in mm unit(inch unit data sheet is also available upon request).

*Check the tolerances and materials for butt welding pipe fittings from "Price List and Techinical"

*Tolerances of dimensions are in conformance with ASME B16.9

информация о продукте

Размер: 1/2 "-80"/DN15-DN2000

Технический: кованый и толкающий

Материал: углеродистая сталь, нержавеющая сталь, сплавная сталь

Углеродная сталь: ASTM, A234WPB, A234WPC, A420WPL6, Q235,10#, A3, Q235A, 20G, 16MN, DIN ST37, ST45.8, ST52.4, St.35.8, St.35.8.

Из нержавеющей стали: 1cr18ni9ti 0cr18ni9 00cr19ni10 0cr17ni12mo2ti, 00cr17ni14mo2 304 304l 316 316l

Сплав Сталь: 16MN CR5MO 12CR1MOV 10CRMO910 15CRMO 12CR2MO1, A335P22 ST45.8, ASTM A860 WPHY X42 X52 X60 X70

Стандарт: ASME/ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316 ASTM A403 MSS SP-43, SP-83, SP-97

Модель: 45 °/90 °/180 LR/SR локоть, редукторы, футболка, изгибы, крышка, крест.

Тип: Шв или бесперебойный

Конец: скошенный конец

Поверхность: черная краска/защищенное от ржавчины масло/горячее оцинкованное оцинкованное

Толщина стены: SCH10/10S, SCH20/20S, STD, SCH40/40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS и т. Д. (Для ANSI), SGP (для JIS)

Углы локтя: 30/45/60/90/180 °

Соединение: сварка

Форма: равна, уменьшение

Сертификат: ISO -9001: 2000, API, CCS

Применение: нефтехимическая и газовая промышленность, энергетическая промышленность, промышленность клапанов, водопроводные работы, судостроительную промышленность, строительство и т. Д.

Упаковка: фанерные поддоны/ деревянный корпус или в соответствии с вашей спецификацией

MOQ: Чтобы быть согласовано.

Образец: доступен

Цена: >> Получите новейший ценовой список (超链接至 Прайс -лист и технический)

Сервис: индивидуальный OEM

Пакаж: деревянный корпус и поддон

Термин оплаты: T/T или L/C

Доставка: 7-30 дней в соответствии с количеством заказа.
