Прикладная сварка

180 ° return Elbow LR

Заявление:

Butt Weld 180 return Elbow Sr - это своего рода прикладные сварки.

Существует два типа прикладного сварного шва 180 локоть, прикладной сварки 180 длинного радиуса локтя (180 LR локоть) и сварного сварного шва 180 Коротко -радиус Колич составляет 1,5 раза нормы, центральный кольцевой центр SR равен норминным размеру трубы. Локолы Buttweld ниже 24 дюймов производятся путем резки, нагрева и изгибающего шва или бесшовных стальных труб; Трубные локти больших размеров изготовлены из сварных труб или стальных пластин.

Технические характеристики:

ASME B16.9: 180D возврат S/R

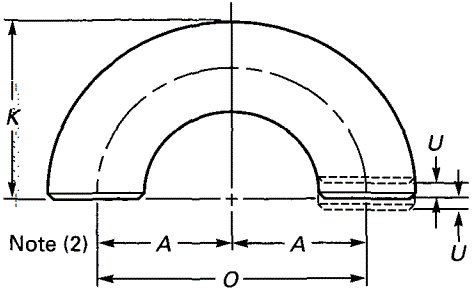

Технический рисунок 180D возврата S/R Buttwelding (ASME B16.9)

Dimensions of 180D Return Short Radius BW(ASME B16.9)

Norminal Pipe	Outside	Center to Center	Back to Face
Size (NPS)	Diameter	O	K
1"	33.4	51	41
1-1/4"	42.2	64	52
1-1/2"	48.3	76	62
2"	60.3	102	81
2-1/2"	73	127	100
3"	88.9	152	121
3-1/2"	101.6	178	140
4"	114.3	203	159
5"	141.3	254	197
6"	168.3	305	237
8"	219.1	406	313
10"	273	508	391
12"	323.8	610	467
14"	355.6	711	533
16"	406.4	813	610
18"	457	914	686
20"	508	1016	762
22"	559	1118	838
24"	610	1219	914

*Все измерения находятся в блоке MM (лист данных на дюйм также доступен по запросу).

*Проверьте допуски и материалы для приспособлений для сварки сварки из «Прайс -лист и технического»

*Допуски измерений соответствуют ASME B16.9

ASME B16.9: 180D return L/R

1. Технический рисунок 180D return L/R Buttwelding (ASME B16.9)

2. Размеры 180D возврата длинного радиуса BW (ASME B16.9)

Norminal Pipe	Outside Diameter	Center to Center	Back to Face
Size (NPS)	Outside Diameter	O	K
1/2	21.3	76	48
3/4	26.7	76	51
1	33.4	76	56
1 1/4	42.2	95	70
1 1/2	48.3	114	83
2	60.3	152	106
2 1/2	73	190	132
3	88.9	229	159
3 1/2	101.6	267	184
4	114.3	305	210
5	141.3	381	262
6	168.3	457	313
8	219.1	610	414
10	273	762	518
12	323.8	914	619
14	355.6	1067	711
16	406.4	1219	813
18	457	1372	914
20	508	1524	1016
22	559	1676	1118
24	610	1829	1219

*Все измерения находятся в блоке MM (лист данных на дюйм также доступен по запросу).

*Нажмите, чтобы просмотреть выбор материалов для фитингов труб.

*Допуски измерений соответствуют ASME B16.9

информация о продукте

Размер: 1/2 "-80"/DN15-DN2000

Технический: кованый и толкающий

Материал: углеродистая сталь, нержавеющая сталь, сплавная сталь

Углеродная сталь: ASTM, A234WPB, A234WPC, A420WPL6, Q235,10#, A3, Q235A, 20G, 16MN, DIN ST37, ST45.8, ST52.4, St.35.8, St.35.8.

Из нержавеющей стали: 1cr18ni9ti 0cr18ni9 00cr19ni10 0cr17ni12mo2ti, 00cr17ni14mo2 304 304l 316 316l

Сплав Сталь: 16MN CR5MO 12CR1MOV 10CRMO910 15CRMO 12CR2MO1, A335P22 ST45.8, ASTM A860 WPHY X42 X52 X60 X70

Стандарт: ASME/ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316 ASTM A403 MSS SP-43, SP-83, SP-97

Модель: 45 °/90 °/180 LR/SR локоть, редукторы, футболка, изгибы, крышка, крест.

Тип: Шв или бесперебойный

Конец: скошенный конец

Поверхность: черная краска/защищенное от ржавчины масло/горячее оцинкованное оцинкованное

Толщина стены: SCH10/10S, SCH20/20S, STD, SCH40/40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS и т. Д. (Для ANSI), SGP (для JIS)

Углы локтя: 30/45/60/90/180 °

Соединение: сварка

Форма: равна, уменьшение

Сертификат: ISO -9001: 2000, API, CCS

Применение: нефтехимическая и газовая промышленность, энергетическая промышленность, промышленность клапанов, водопроводные работы, судостроительную промышленность, строительство и т. Д.

Упаковка: фанерные поддоны/ деревянный корпус или в соответствии с вашей спецификацией

MOQ: Чтобы быть согласовано.

Образец: доступен

Цена: >> Получите новейший ценовой список (超链接至 Прайс -лист и технический)

Сервис: индивидуальный OEM

Пакаж: деревянный корпус и поддон

Термин оплаты: T/T или L/C

Доставка: 7-30 дней в соответствии с количеством заказа.
