Прикладная сварка

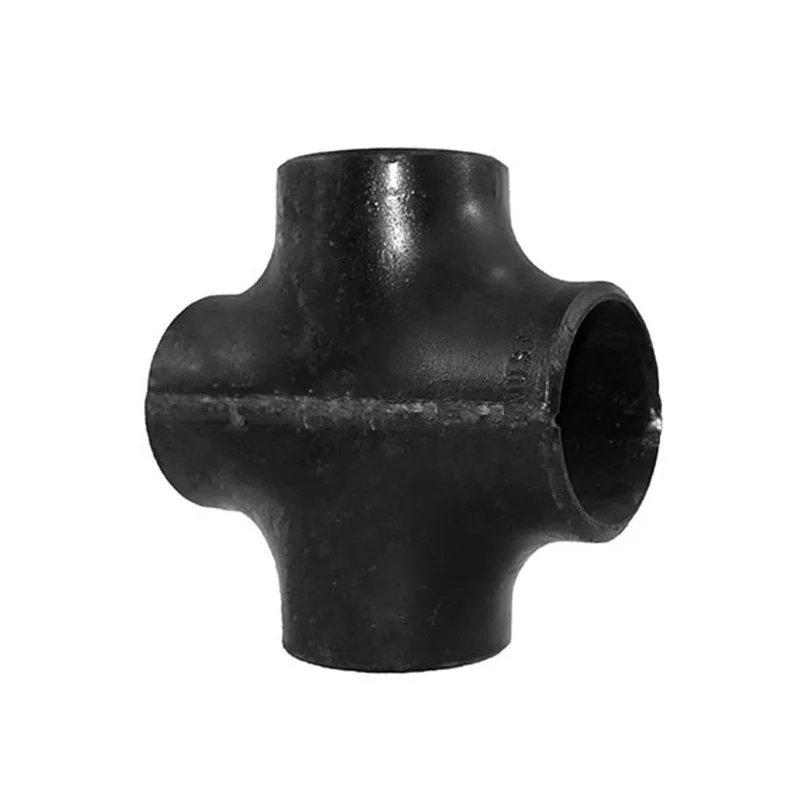

Равная футболка и крест

Заявление:

Равная футболка, также называемая Traight Tee. Это примерка для перепродажа, используемый для ветвления. Если основная труба и ветвящая труба имеют одинаковый размер отверстия, то необходима равная футболка. Равный крест имеет почти то же свойство, что и равные футболки, но может разветвлять трубопровод до 4 способов, так что он также называется 4 -й путем поперечной трубной фитинга или 4 -й перекрестной футболки. Размеры выше 24 дюймов. Тяжки и крест и крест изготавливаются в соответствии с ASME B16.9 (углерод и сплав) и MSS SP 43 (нержавеющая сталь и никелевая сплава).

Технические характеристики:

ASME B16.9: прямая футболка и крест

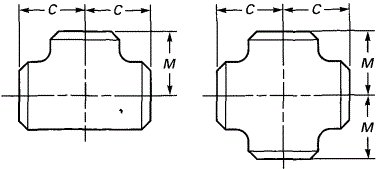

1. Технические чертежи прямой футболки и креста (ASME B16.9)

2. Размеры прямой футболки и креста (ASME B16.9)

Nominal Pipe	Outside	Center to End
Size(NPS)	Diameter	Run, C	Outlet, M
1/2"	21.3	25	25
3/4"	26.7	29	29
1"	33.4	38	38
1-1/4"	42.2	48	48
1-1/2"	48.3	57	57
2"	60.3	64	64
2-1/2"	73	76	76
3"	88.9	86	86
3-1/2"	101.6	95	95
4"	114.3	105	105
5"	141.3	124	124
6"	168.3	143	143
8"	219.1	178	178
10"	273	216	216
12"	323.8	254	254
14"	355.6	279	279
16"	406.4	305	305
18"	457	343	343
20"	508	381	381
22"	559	419	419
24"	610	432	432
26"	660	495	495
28"	711	521	521
30"	762	559	559
32"	813	597	597
34"	864	635	635
36"	914	673	673
38"	965	711	711
40"	1016	749	749
42"	1067	762	711
44"	1118	813	762
46"	1168	851	800
48"	1219	889	838

*Все измерения находятся в блоке MM (лист данных на дюйм также доступен по запросу).

*Проверьте допуски и материалы для приспособлений для сварки сварки из «Прайс -лист и технического

*Допуски измерений соответствуют ASME B16.9

информация о продукте

Размер: 1/2 "-80"/DN15-DN2000

Технический: кованый и толкающий

Материал: углеродистая сталь, нержавеющая сталь, сплавная сталь

Углеродная сталь: ASTM, A234WPB, A234WPC, A420WPL6, Q235,10#, A3, Q235A, 20G, 16MN, DIN ST37, ST45.8, ST52.4, St.35.8, St.35.8.

Из нержавеющей стали: 1cr18ni9ti 0cr18ni9 00cr19ni10 0cr17ni12mo2ti, 00cr17ni14mo2 304 304l 316 316l

Сплав Сталь: 16MN CR5MO 12CR1MOV 10CRMO910 15CRMO 12CR2MO1, A335P22 ST45.8, ASTM A860 WPHY X42 X52 X60 X70

Стандарт: ASME/ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316 ASTM A403 MSS SP-43, SP-83, SP-97

Модель: 45 °/90 °/180 LR/SR локоть, редукторы, футболка, изгибы, крышка, крест.

Тип: Шв или бесперебойный

Конец: скошенный конец

Поверхность: черная краска/защищенное от ржавчины масло/горячее оцинкованное оцинкованное

Толщина стены: SCH10/10S, SCH20/20S, STD, SCH40/40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS и т. Д. (Для ANSI), SGP (для JIS)

Углы локтя: 30/45/60/90/180 °

Соединение: сварка

Форма: равна, уменьшение

Сертификат: ISO -9001: 2000, API, CCS

Применение: нефтехимическая и газовая промышленность, энергетическая промышленность, промышленность клапанов, водопроводные работы, судостроительную промышленность, строительство и т. Д.

Упаковка: фанерные поддоны/ деревянный корпус или в соответствии с вашей спецификацией

MOQ: Чтобы быть согласовано.

Образец: доступен

Цена: >> Получите новейший ценовой список (ценовой список и технический)

Сервис: индивидуальный OEM

Пакаж: деревянный корпус и поддон

Термин оплаты: T/T или L/C

Доставка: 7-30 дней в соответствии с количеством заказа.
