Прикладная сварка

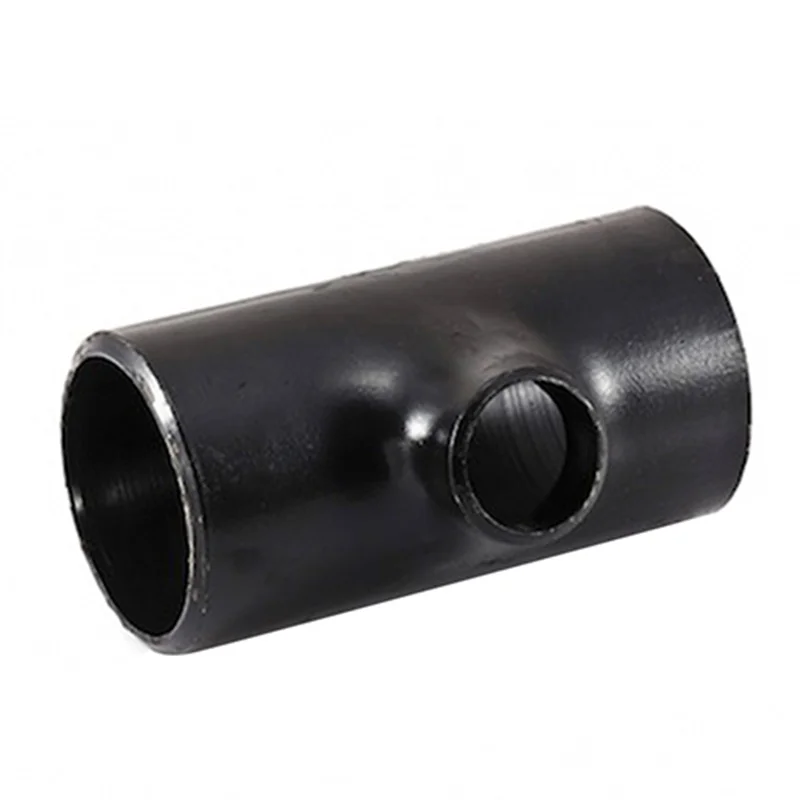

Уменьшение футболки

Заявление:

Ремонтная футболка - это приготовление приклада, используемое для разветвленного трубопровода. Если размер трубы ветви 2/3, тогда лучше добавить Weldolet или другое усиленное соединение ветви Сварка прикладной сварки также бесшовна до 24 дюймов, сварная для размеров футболки выше 24 дюймов. Полученные футболки изготавливаются в соответствии с ASME B16.9 (углерод и сплав) и MSS SP 43 (нержавеющая сталь и никелевая сплава).

Технические характеристики:

ASME B16.9: уменьшение футболок

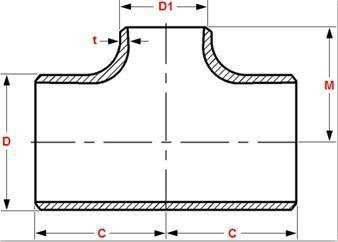

Размеры уменьшения футболок и уменьшения крестов - ASME B16.9

NPS	OD at Bevel		Center to End
NPS	Run	Outlet	Run, C	Outlet, M
1/2 x 3/8	21.3	17.3	25	25
1/2 x 1/4	21.3	13.7	25	25
3/4 x 1/2	26.7	21.3	29	29
3/4 x 3/8	26.7	17.3	29	29
1 x 3/4	33.4	26.7	38	38
1 x 1/2	33.4	21.3	38	38
1-1/4 x 1	42.2	33.4	48	48
1-1/4 x 3/4		26.7		48
1-1/4 x 1/2		21.3		48
1-1/2 x 1-1/4	48.3	42.2	57	57
1-1/2 x 1		33.4		57
1-1/2 x 3/4		26.7		57
1-1/2 x 1/2		21.3		57
2 x 1-1/2	60.3	48.3	64	60
2 x 1-1/4		42.2		57
2 x 1		33.4		51
2 x 3/4		26.7		44
2-1/2 x 2	73	60.3	76	70
2-1/2 x 1-1/2		48.3		67
2-1/2 x1-1/4		42.2		64
2-1/2 x 1		33.4		57
3 x 2-1/2	88.9	73	86	83
3 x 2		60.3		76
3 x 1-1/2		48.3		73
3 x 1-1/4		42.2		70
3-1/2 x 3	101.6	88.9	95	92
3-1/2 x 2-1/2		73		89
3-1/2 x 2		60.3		83
3-1/2 x 1-1/2		48.3		79
4 x 3-1/2	114.3	101.6	105	102
4 x 3		88.9		98
4 x 2-1/2		73		95
4 x 2		60.3		89
4 x 1-1/2		48.3		86
5 x 4	141.3	114.3	124	117
5 x 3-1/2		101.6		114
5 x 3		88.9		111
5 x 2-1/2		73		108
5 x 2		60.3		105
6 x 5	168.3	141.3	143	137
6 x 4		114.3		130
6 x 3-1/2		101.6		127
6 x 3		88.9		124
6 x 2-1/2		73		121
8 x 6	219.1	168.3	178	168
8 x 5		141.3		162
8 x 4		114.3		156
8 x 3-1/2		101.6		152
10 x 8	273	219.1	216	203
10 x 6		168.3		194
10 x 5		141.3		191
10 x 4		114.3		184
12 x 10	323.8	273	254	241
12 x 8		219.1		229
12 x 12 x 6		168.3		219
12 x 5		141.3		216
14 x 12	355.6	323.8	279	270
14 x 10		273		257
14 x 8		219.1		248
14 x 6		168.3		238
16 x 14	406.4	355.6	305	305
16 x 12		323.8		295
16 x 10		273		283
16 x 8		219.1		273
16 x 6		168.3		264
18 x 16	457	406.4	343	330
18 x 14		355.6		330
18 x 12		323.8		321
18 x 10		273		308
18 x 8		219.1		298
20 x 18	508	457	381	368
20 x 16		406.4		356
20 x 14		355.6		356
20 x 12		323.8		346
20 x 10		273		333
20 x 8		219.1		324
22 x 20	559	508	419	406
22 x 18		457		394
22 x 16		406.4		381
22 x 14		355.6		381
22 x 12		323.8		371
22 x 10		272		359
24 x 22	610	559	432	432
24 x 20		508		432
24 x 18		457		419
24 x 16		406.4		406
24 x 14		355.6		406
24 x 12		323.8		397
24 x 10		273		384
26 x 24	660	610	495	483
26 x 22		559		470
26 x 20		508		457
26 x18		457		444
26 x 16		406.4		432
26 x 14		355.6		432
26 x 12		323.8		422
28 x 26	711	660	521	521
28 x 24		610		508
28 x 22		559		495
28 x 20		508		483
28 x 18		457		470
28 x 16		406.4		457
28 x 14		355.6		457
28 x 12		323.8		448
30 x 28	762	711	559	546
30 x 26		660		546
30 x 24		610		533
30 x 22		559		521
30 x 20		508		508
30 x 18		457		495
30 x 16		406.4		483
30 x 14		355.6		483
30 x 12		323.8		473
30 x 10		273		460
32 x 30	813	762	597	584
32 x 28		711		572
32 x 26		660		572
32 x 24		610		559
32 x 22		559		546
32 x 20		508		533
32 x 18		457		521
32 x 16		406.4		508
32 x 14		355.6		508
34 x 32	864	813	635	622
34 x 30		762		610
34 x 28		711		597
34 x 26		660		597
34 x 24		610		584
34 x 22		559		572
34 x 20		508		559
34 x 18		457		546
34 x 16		406.4		533
36 x 34	914	864	673	660
36 x 32		813		648
36 x 30		762		635
36 x 28		711		622
36 x 26		660		622
36 x 24		610		610
36 x 22		559		597
36 x 20		508		584
36 x 18		457		572
36 x 16		406.4		559
38 x 36	965	914	711	711
38 x 34		864		698
38 x 32		813		686
38 x 30		762		673
38 x 28		711		648
38 x 26		660		648
38 x 24		610		635
38 x 22		559		622
38 x 20		508		610
38 x 18		457		597
40 x 38	1016	965	749	749
40 x 36		914		737
40 x 34		864		724
40 x 32		813		711
40 x 30		762		698
40 x 28		711		673
40 x 26		660		673
40 x 24		610		660
40 x 22		559		648
40 x 20		508		635
40 x 18		457		622
42 x 40	1067	1016	762	711
42 x 38		968		711
42 x 36		914		711
42 x 34		864		711
42 x 32		813		711
42 x 30		762		711
42 x 28		711		698
42 x 26		60		698
42 x 24		610		660
42 x 22		559		660
42 x 20		508		660
42 x 18		457		648
42 x 16		406.4		635
44 x 42	1118	1067	813	762
44 x 40		1016		749
44 x 38		965		737
44 x 36		914		724
44 x 34		864		724
44 x 32		813		711
44 x 30		762		711
44 x 28		711		698
44 x 26		660		698
44 x 24		610		698
44 x 22		559		686
44 x 20		508		686
46 x 44	1168	1118	851	800
46 x 42		1067		787
46 x 40		1016		775
46 x 38		965		762
46 x 36		914		762
46 x 34		864		749
46 x 32		813		949
46 x 30		762		737
46 x 28		711		737
46 x 26		660		737
46 x 24		610		724
46 x 22		559		724
48 x 46	1219	1168	889	838
48 x 44		1118		838
48 x 42		1067		813
48 x 40		1016		813
48 x 38		965		813
48 x 36		914		787
48 x 34		864		787
48 x 32		813		787
48 x 30		762		762
48 x 28		711		762
48 x 26		660		762
48 x 24		610		737
48 x 22		559		737

*Все измерения находятся в блоке MM (лист данных на дюйм также доступен по запросу).

*Проверьте допуски и материалы для приспособлений для сварки сварки из «Прайс -лист и технического»

*Размер выходов M для размеров запуска NPS 14 и более крупнее рекомендуется, но не требуется.

*Допуски измерений соответствуют ASME B16.9

информация о продукте

Размер: 1/2 "-80"/DN15-DN2000

Технический: кованый и толкающий

Материал: углеродистая сталь, нержавеющая сталь, сплавная сталь

Углеродная сталь: ASTM, A234WPB, A234WPC, A420WPL6, Q235,10#, A3, Q235A, 20G, 16MN, DIN ST37, ST45.8, ST52.4, St.35.8, St.35.8.

Из нержавеющей стали: 1cr18ni9ti 0cr18ni9 00cr19ni10 0cr17ni12mo2ti, 00cr17ni14mo2 304 304l 316 316l

Сплав Сталь: 16MN CR5MO 12CR1MOV 10CRMO910 15CRMO 12CR2MO1, A335P22 ST45.8, ASTM A860 WPHY X42 X52 X60 X70

Стандарт: ASME/ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316 ASTM A403 MSS SP-43, SP-83, SP-97

Модель: 45 °/90 °/180 LR/SR локоть, редукторы, футболка, изгибы, крышка, крест.

Тип: Шв или бесперебойный

Конец: скошенный конец

Поверхность: черная краска/защищенное от ржавчины масло/горячее оцинкованное оцинкованное

Толщина стены: SCH10/10S, SCH20/20S, STD, SCH40/40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS и т. Д. (Для ANSI), SGP (для JIS)

Углы локтя: 30/45/60/90/180 °

Соединение: сварка

Форма: равна, уменьшение

Сертификат: ISO -9001: 2000, API, CCS

Применение: нефтехимическая и газовая промышленность, энергетическая промышленность, промышленность клапанов, водопроводные работы, судостроительную промышленность, строительство и т. Д.

Упаковка: фанерные поддоны/ деревянный корпус или в соответствии с вашей спецификацией

MOQ: Чтобы быть согласовано.

Образец: доступен

Цена: >> Получите новейший ценовой список (超链接至 Прайс -лист и технический)

Сервис: индивидуальный OEM

Пакаж: деревянный корпус и поддон

Термин оплаты: T/T или L/C

Доставка: 7-30 дней в соответствии с количеством заказа.
