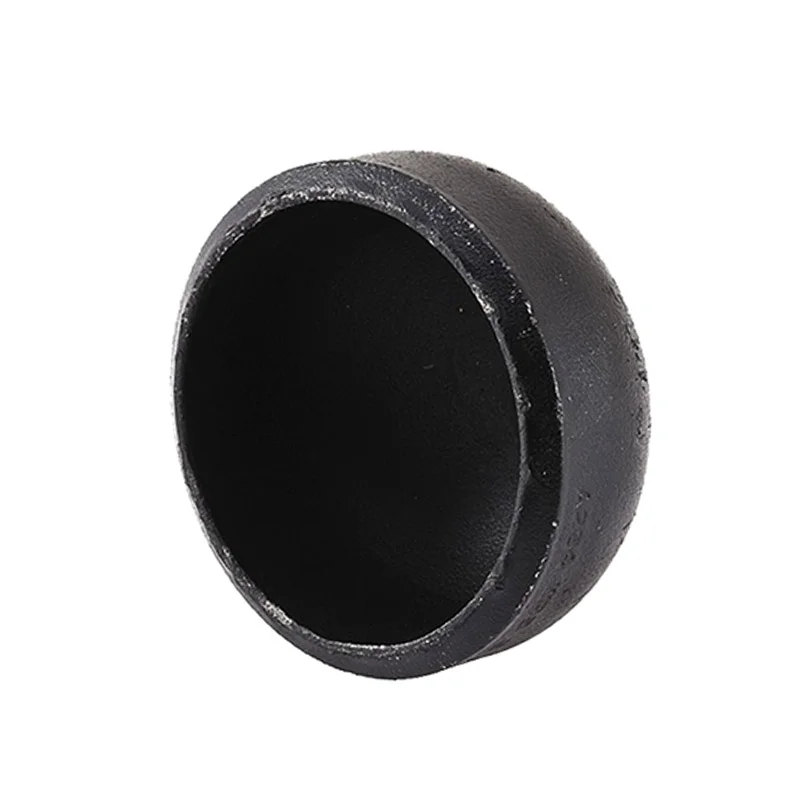

Крышка
Заявление:
Крышка сварной сварки - это своего рода прикладные сварки.
Крышки сварной сварки используются для герметизации трубы.
Ключевыми спецификациями для Buttweld Fitings являются ASME B16.9 (углеродные и сплавные фитинги) и MSS SP 43 (которые интегрируют ASME B16.9 для из нержавеющей стали, дуплекса и никелевого сплава BW Fittings).
Прикладные сварки могут использоваться при подключении к трубопроводам с высоким давлением. Они сильны и имеют длительный срок службы. Они довольно дешевы для покупки и развертывания.
Технические характеристики:
ASME B16.9: Конечные крышки
1. Технические чертежи конечных колпачков (ASME B16.9)
2. Размеры конечных колпачков (ASME B16.9)
| NPS | Outside | Length, E | Limiting W.T for | Length, E1 |
| Diameter | Length E | |||
| 1/2" | 21.3 | 25 | 4.57 | 25 |
| 3/4" | 26.7 | 25 | 3.81 | 25 |
| 1" | 33.4 | 38 | 4.57 | 38 |
| 1-1/4" | 42.2 | 38 | 4.83 | 38 |
| 1-1/2" | 48.3 | 38 | 5.08 | 38 |
| 2" | 60.3 | 38 | 5.59 | 44 |
| 2-1/2" | 73.0 | 38 | 7.11 | 51 |
| 3" | 88.9 | 51 | 7.62 | 64 |
| 3-1/2" | 101.6 | 64 | 8.13 | 76 |
| 4" | 114.3 | 64 | 8.64 | 76 |
| 5" | 141.3 | 76 | 9.65 | 89 |
| 6" | 168.3 | 89 | 10.92 | 102 |
| 8" | 219.1 | 102 | 12.70 | 127 |
| 10" | 273.0 | 127 | 12.70 | 152 |
| 12" | 323.8 | 152 | 12.70 | 178 |
| 14" | 355.6 | 165 | 12.70 | 191 |
| 16" | 406.4 | 178 | 12.70 | 203 |
| 18" | 457 | 203 | 12.70 | 229 |
| 20" | 508 | 229 | 12.70 | 254 |
| 22" | 559 | 254 | 12.70 | 254 |
| 24" | 610 | 267 | 12.70 | 305 |
| 26" | 660 | 267 | - | - |
| 28" | 711 | 267 | - | - |
| 30" | 762 | 267 | - | - |
| 32" | 813 | 267 | - | - |
| 34" | 864 | 267 | - | - |
| 36" | 914 | 267 | - | - |
| 38" | 965 | 305 | - | - |
| 40" | 1016 | 305 | - | - |
| 42" | 1067 | 305 | - | - |
| 44" | 1118 | 343 | - | - |
| 46" | 1168 | 343 | - | - |
| 48" | 1219 | 343 | - | - |
*Все измерения находятся в MM -блоке.
*Нажмите, чтобы просмотреть выбор материалов для фитингов труб.
*Допуски измерений соответствуют ASME B16.9
*Форма крышек должна быть эллипсоидальной в соответствии с кодом трубопровода ASME.
*Длина E применяется для W.T, не превышающего значения, указанного в 4 -м столбце.
*Длина E1 применяется к W.t больше, чем в 4 -м столбце для 24 "и меньше.
Для 26 "и больше, длина E1 может быть применена в соответствии с одобрением покупателя.
