Прикладная сварка

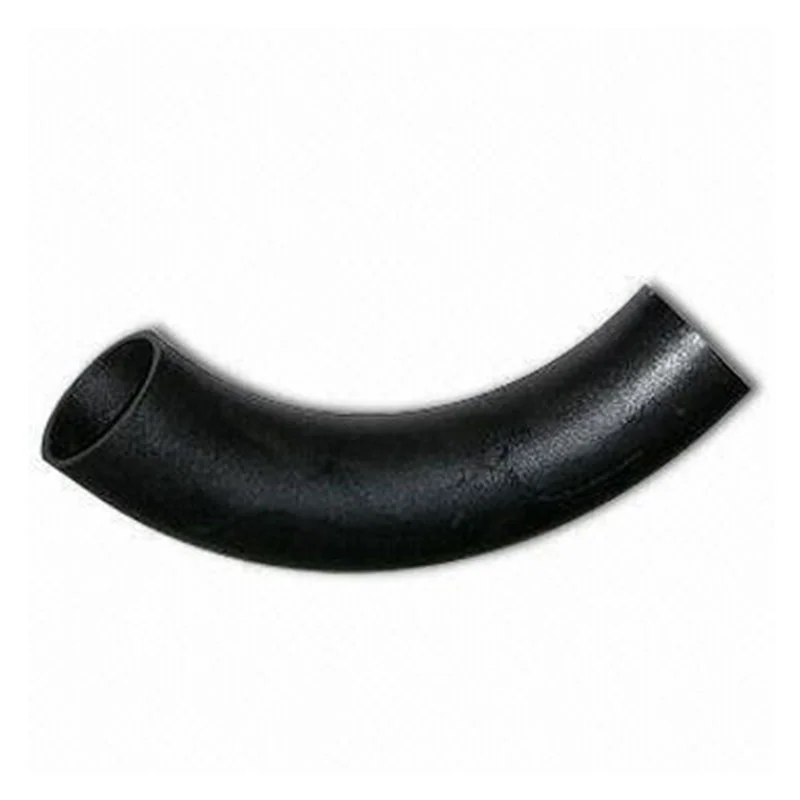

3D и 5D Bend

Заявление:

Размер: 1/2 "-80"

Материал: углеродная сталь или нержавеющая сталь

Стандарт: ASME/ANSI B16.9

Конец: скошенный конец

Поверхность: черная краска/защищенное от ржавчины масло/горячее оцинкованное оцинкованное

Толщина стены: SCH10/10S, SCH20/20S, Std, SCH40/40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS и т. Д.

Технические характеристики:

ASME B16.9: 3D и 5D изгибы

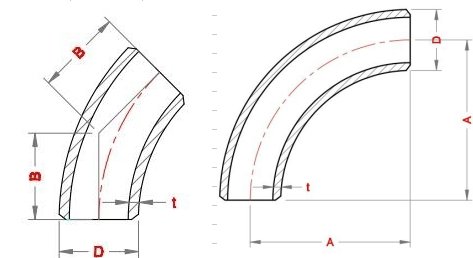

Dimensions of 3D Elbows - ASME B16.9
NPS	OD	Center to End
NPS	OD	90° Elbows, A	45°Elbows, B
3/4	26.7	57	24
1	33.4	76	31
1 ¼	42.2	95	39
1 ½	48.3	114	47
2	60.3	152	63
2½	73	190	79
3	88.9	229	95
3 ½	101.6	267	111
4	114.3	305	127
5	141.3	381	157
6	168.3	457	189
8	219.1	610	252
10	273	762	316
12	323.8	914	378
14	355.6	1067	441
16	406.4	1219	505
18	457	1372	568
20	508	1524	632
22	559	1676	694
24	610	1829	757
26	660	1981	821
28	711	2134	883
30	762	2286	964
32	813	2438	1010
34	864	2591	1073
36	914	2743	1135
38	965	2896	1200
40	1016	3048	1264
42	1067	3200	1326
44	1118	3353	1389
46	1168	3505	1453
48	1219	3658	1516

*Все измерения находятся в блоке MM (лист данных на дюйм также доступен по запросу).

*Проверьте допуски и материалы для приспособлений для сварки сварки из «Прайс -лист и технического»

*Допуски измерений соответствуют ASME B16.9

информация о продукте

Butt Weld 3D и 5D -изгибы - это своего рода прикладные сварки.

Трубные изгибы могут быть изготовлены на основе пользовательских требований радиуса, предоставляемых такими клиентами, как 3D, 5D, 6D, 10D, 15D или любой другой пользовательский радиус. Обычно используются локти, когда требуемый радиус составляет 1D, 1,5D или 2D, это 90 локоть LR или SR.

3D и 5D -изгибы очень похожи на локоть. Они имеют одинаковый диапазон диаметра, толщина стенки, сырье и конечную форму. В чем разница между ними? Это радиус. Стальной локоть имеет длинный радиус (r = 1,5d) или тип короткого радиуса (r = 1d). В то время как радиус изгибов больше, например, 3D, 4D, 5D, 6D, 7D, 8D, 9D и 10D.

Формула расчета веса 5D изгиба

W = 0,0387 * S (D - S) * 5 * D/ 1000

W = вес (кг/кусок).

S = график толщины.

D = номинальный диаметр.

Пожалуйста, свяжитесь с Eathu для списка веса.

Пакет для изгибов:

Включите в поддоны, затем используйте приспособления и пластиковую пленку для подкрепления.

Для размера более 24 дюймов 5D изгиб, положите в контейнер без поддона.

Перед отгрузкой Eathu отправит вам упаковочный список.
