Прикладная сварка

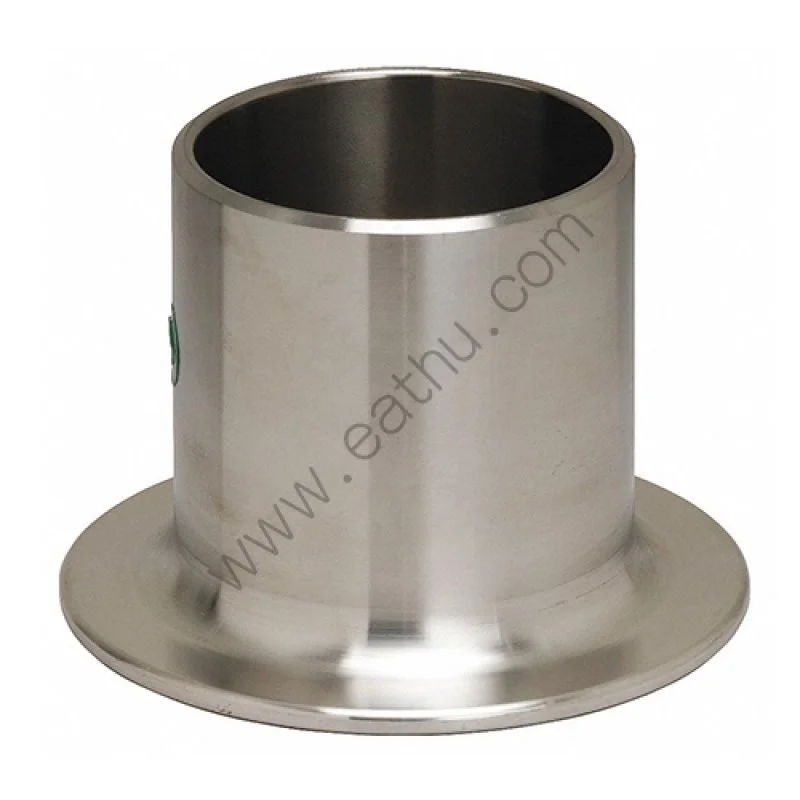

Заглушка конец

Заявление:

Размер: 1/2 "-80"

Материал: углеродная сталь или нержавеющая сталь

Стандарт: ASME/ANSI B16.9

Конец: скошенный конец

Поверхность: защищенное от ржавчины масло

Толщина стены: SCH10/10S, SCH20/20S, Std, SCH40/40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS и т. Д.

Технические характеристики:

ASME B16.9: Заглушка коленного сустава заканчивается коричневой стальной прикладной (ASME)

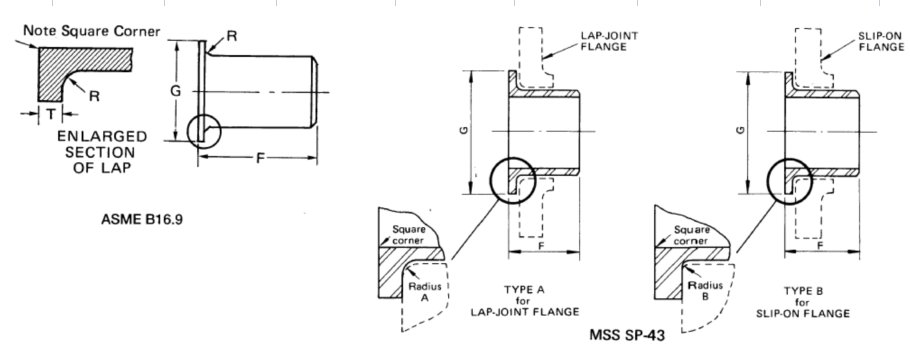

Размеры ASME B16.9 MSS SP-43

Nominal Pipe	Outside Diameter		Outside Diameter of Barrel				Diameter of Lap G
Size	at Bevel OD		Max		Min		(Nominal & Max)
(NPS)	IN	MM	IN	MM	IN	MM	IN	MM
½	0.84	21.3	0.896	22.8	0.809	20.5	1.38	35
¾	1.05	26.7	1.106	28.1	1.019	25.9	1.69	43
1	1.32	33.4	1.376	35	1.284	32.6	2	51
1¼	1.66	42.2	1.716	43.6	1.629	41.4	2.5	64
1½	1.9	48.3	1.965	49.9	1.869	47.5	2.88	73
2	2.38	60.3	2.456	62.4	2.344	59.5	3.62	92
2½	2.88	73.0	2.966	75.3	2.844	72.2	4.12	106
3	3.5	88.9	3.596	91.3	3.469	88.1	5	127
3½	4	101.6	4.096	104	3.969	100.8	5.5	140
4	4.5	114.3	4.593	116.7	4.469	113.5	6.19	157
5	5.56	141.3	5.683	144.3	5.532	140.5	7.31	185
6	6.62	168.3	6.743	171.3	6.594	167.5	8.5	218
8	8.62	219.1	8.743	222.1	8.594	218.3	10.62	270
10	10.75	273.0	10.913	277.2	10.719	272.3	12.75	324
12	12.75	323.8	12.913	328	12.719	323.1	15	381
14	14	355.6	14.17	359.9	13.969	354.8	16.25	413
16	16	406.4	16.18	411	15.969	405.6	18.5	470
18	18	457	18.19	462	17.969	456	21	533
20	20	508	20.24	514	19.969	507	23	584
22	22	559	22.24	565	21.969	558	25.25	641
24	24	610	24.24	616	23.969	609	27.25	692

Размеры ASME B16.9 MSS SP-43

Nominal	Length F				Radius R
Pipe	ASME Long		ASME Short & MSS		MSS Type A & ASME (Nominal & Max)		MSS Type B (Max)
Size	ASME Long		ASME Short & MSS		MSS Type A & ASME (Nominal & Max)		MSS Type B (Max)
(NPS)	IN	MM	IN	MM	IN	MM	IN	MM
½	3	76	2	51	0.12	3	0.03	0.8
¾	3	76	2	51	0.12	3	0.03	0.8
1	4	102	2	51	0.12	3	0.03	0.8
1¼	4	102	2	51	0.19	5	0.03	0.8
1½	4	102	2	51	0.25	6	0.03	0.8
2	6	152	2.5	64	0.31	8	0.03	0.8
2½	6	152	2.5	64	0.31	8	0.03	0.8
3	6	152	2.5	64	0.38	10	0.03	0.8
3½	6	152	3	76	0.38	10	0.03	0.8
4	6	152	3	76	0.44	11	0.03	0.8
5	8	203	3	76	0.44	11	0.06	1.5
6	8	203	3.5	89	0.5	13	0.06	1.5
8	8	203	4	102	0.5	13	0.06	1.5
10	10	254	5	127	0.5	13	0.06	1.5
12	10	254	6	152	0.5	13	0.06	1.5
14	12	305	6	152	0.5	13	0.06	1.5
16	12	305	6	152	0.5	13	0.06	1.5
18	12	305	6	152	0.5	13	0.06	1.5
20	12	305	6	152	0.5	13	0.06	1.5
22	12	305	6	152	0.5	13	0.06	1.5
24	12	305	6	152	0.5	13	0.06	1.5

*Все измерения находятся в блоке MM (лист данных на дюйм также доступен по запросу).

*Проверьте допуски и материалы для приспособлений для сварки сварки из «Прайс -лист и технического»

*Допуски измерений соответствуют ASME B16.9

ВОПРОС: Я хочу знать разницу между заглушкой типом A и типом B, какой из них больше подходит для меня?

Ответ eath Но в реальной работе «Тип А» - это общий тип, поскольку он соответствует фланце суставов.

Введите A: Чтобы соответствовать стандартному фланце совместного круга, это тип по умолчанию, если клиент не указал конкретно тип.

Тип B: Тип загромождения B в основном используется для скользящих фланцев и фланцев, его угол круга отличается от «типа A».

Тип C: его можно использовать либо с фланцем для соединения, либо скользящим фланцем. Но это не общий тип, большинству клиентов Eathu нуждаются в конец заглушки «Тип А» или «Тип Б».

Стандартные фитинги сварки сварки сварки:

ASME B16.49-2007 Фабрика, кованая сталь, индукционные изгибы для транспортировки и

ASME-B16.9-2007 Фабрика изготовленной кованой сварки сварки

DIN2617-1991 Стальные прикладные фитинги труб

JIS G3452 SGP 1997 Стальные палочки для промышленности для обычного использования

Вес для сварки сварки

Допуски на Asme din jis mss сварки сварки труб

Графики толщины стен (ASME B36.10 B36.19)

информация о продукте

Заглушки обычно используются с фланцами соединений коленей, как с фланцами, так и с коленями можно приобрести у Eathu. Этот фланговой сустав является недорогим фланцевым методом сустава, подходящим для низкого давления и некритических применений. Поскольку фланец не входит в прямой контакт с трубой, можно использовать короткие суставы из углеродистой стали для снижения общего веса и стоимости.

Для получения дополнительной технической поддержки, пожалуйста, свяжитесь с Eathu.
