Фланец
Заглушка
Заявление:

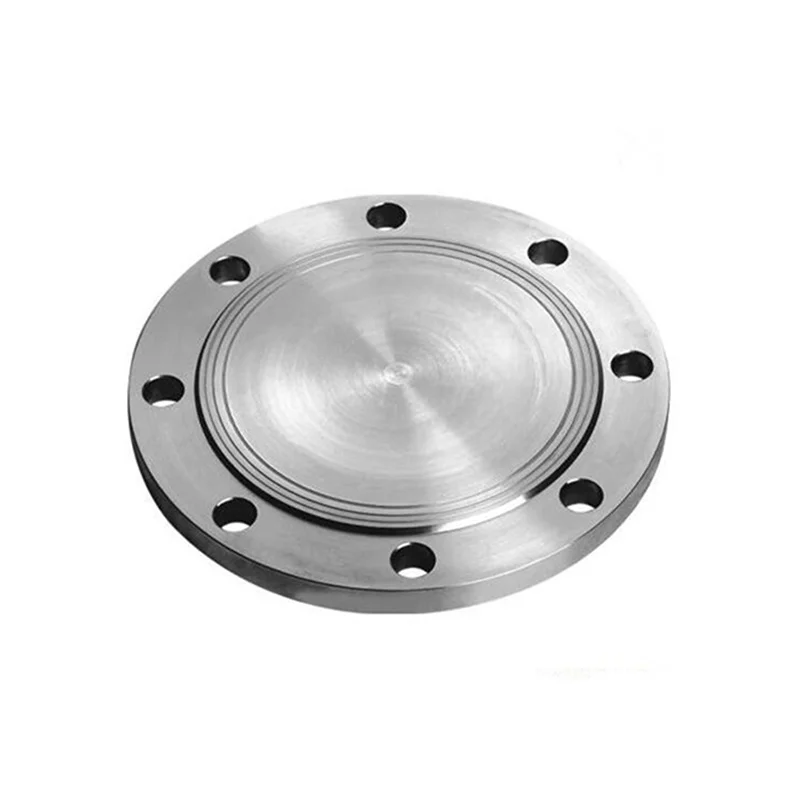

Слепые трубные фланцы также называют фланца BL. В центре нет отверстия, а функция заключается в закрытии или изоляции трубопровода. В основном используется для концов труб или в качестве голов. Слепой фланец может использоваться в существующем операционном потоке или для будущих требований к расширению. Это также позволяет легко получить доступ к внутренней части линии или судна, как только он будет запечатан и должен быть вновь открыт.
Eathu может подавать фланцевой фланцевой фланец из углеродистой стали и слепой фланец из нержавеющей стали. Размер диапазон слепого фланца: 1/2 ”-24”, настраивайте до 48 ”; давление слепых фланцев: 150 фунтов/300 фунтов/400 фунтов/600 фунтов/900 фунтов/1500 фунтов/300 фунтов/400 фунтов/600 фунтов/900 фунтов/1500 фунтов/300 фунтов/400 фунтов/600 фунтов/900 фунтов/1500 фунтов/300 фунтов/400 фунтов/600 фунтов/1500 фунтов/1500 фунтов/ 2500 фунтов. Тип лица: FF, RF, MFM, RTJ, TG.
Слепой фланец RTJ обычно используется для случая высокого давления, который от PN6.3 до PN25.0; RF Blind Flance обычно используется для PN0.25 до PN25.0
Поскольку слепые производители фланца в Китае ， IETHU также могут поставлять OEM -фланцы в соответствии с чертежами или проектами клиентов.
Добро пожаловать, чтобы связаться с нами для получения дополнительной информации.
Технические характеристики:
Размеры и весовая диаграмма для ASME/ANSI B16.5 Класс 150 Слепой фланец
| Pipe | Flange | Raised Face | Drilling Template | Approx. Weight | ||||
| Norm. | O D | D | b | g | Number | l | k | ≈ |
| size | in. | in. | in. | in. | in. | in. | Pounds | |
| mm | mm | mm | mm | mm | mm | Kgs | ||
| 1/2" | 0,84 | 3,50 | 0,44 | 1,38 | 4 | 0,62 | 2,38 | 0,9 |
| 21,3 | 88,9 | 11,2 | 35,1 | 15,7 | 60,5 | 0,42 | ||
| 3/4" | 1,05 | 3,88 | 0,50 | 1,69 | 4 | 0,62 | 2,75 | 1,3 |
| 26,7 | 98,6 | 12,7 | 42,9 | 15,7 | 69,9 | 0,61 | ||
| 1" | 1,315 | 4,25 | 0,56 | 2,00 | 4 | 0,62 | 3,12 | 1,9 |
| 33,4 | 108,0 | 14,2 | 50,8 | 15,7 | 79,2 | 0,86 | ||
| 1 1/4" | 1,66 | 4,62 | 0,62 | 2,50 | 4 | 0,62 | 3,50 | 2,6 |
| 42,2 | 117,3 | 15,7 | 63,5 | 15,7 | 88,9 | 1,17 | ||
| 1 1/2" | 1,90 | 5,00 | 0,69 | 2,88 | 4 | 0,62 | 3,88 | 3,4 |
| 48,3 | 127,0 | 17,5 | 73,2 | 15,7 | 98,6 | 1,53 | ||
| 2" | 2,375 | 6,00 | 0,75 | 3,62 | 4 | 0,75 | 4,75 | 5,3 |
| 60,3 | 152,4 | 19,1 | 91,9 | 19,1 | 120,7 | 2,42 | ||
| 2 1/2" | 2,875 | 7,00 | 0,88 | 4,12 | 4 | 0,75 | 5,50 | 8,7 |
| 73,0 | 177,8 | 22,4 | 104,6 | 19,1 | 139,7 | 3,94 | ||
| 3" | 3,50 | 7,50 | 0,94 | 5,00 | 4 | 0,75 | 6,00 | 10,9 |
| 88,9 | 190,5 | 23,9 | 127,0 | 19,1 | 152,4 | 4,93 | ||
| 3 1/2" | 4,00 | 8,50 | 0,94 | 5,50 | 8 | 0,75 | 7,00 | 13,6 |
| 101,6 | 215,9 | 23,9 | 139,7 | 19,1 | 177,8 | 6,17 | ||
| 4" | 4,50 | 9,00 | 0,94 | 6,19 | 8 | 0,75 | 7,50 | 15,4 |
| 114,3 | 228,6 | 23,9 | 157,2 | 19,1 | 190,5 | 7,00 | ||
| 5" | 5,563 | 10,00 | 0,94 | 7,31 | 8 | 0,88 | 8,50 | 19,0 |
| 141,3 | 254,0 | 23,9 | 185,7 | 22,4 | 215,9 | 8,63 | ||
| 6" | 6,625 | 11,00 | 1,00 | 8,50 | 8 | 0,88 | 9,50 | 24,9 |
| 168,3 | 279,4 | 25,4 | 215,9 | 22,4 | 241,3 | 11,3 | ||
| 8" | 8,625 | 13,50 | 1,12 | 10,62 | 8 | 0,88 | 11,75 | 43,2 |
| 219,1 | 342,9 | 28,4 | 269,7 | 22,4 | 298,5 | 19,6 | ||
| 10" | 10,75 | 16,00 | 1,19 | 12,75 | 12 | 1,00 | 14,25 | 63,4 |
| 273 | 406,4 | 30,2 | 323,9 | 25,4 | 362,0 | 28,8 | ||
| 12" | 12,75 | 19,00 | 1,25 | 15,00 | 12 | 1,00 | 17,00 | 95,2 |
| 323,8 | 482,6 | 31,8 | 381,0 | 25,4 | 431,8 | 43,2 | ||
| 14" | 14,0 | 21,00 | 1,38 | 16,25 | 12 | 1,12 | 18,75 | 128 |
| 355,6 | 533,4 | 35,1 | 412,8 | 28,4 | 476,3 | 58,1 | ||
| 16" | 16,0 | 23,50 | 1,44 | 18,50 | 16 | 1,12 | 21,25 | 167 |
| 406,4 | 596,9 | 36,6 | 469,9 | 28,4 | 539,8 | 76,0 | ||
| 18" | 18,0 | 25,00 | 1,56 | 21,00 | 16 | 1,25 | 22,75 | 206 |
| 457,2 | 635,0 | 39,6 | 533,4 | 31,8 | 577,9 | 93,7 | ||
| 20" | 20,0 | 27,50 | 1,69 | 23,00 | 20 | 1,25 | 25,00 | 269 |
| 508 | 698,5 | 42,9 | 584,2 | 31,8 | 635,0 | 122 | ||
| 24" | 24,0 | 32,00 | 1,88 | 27,25 | 20 | 1,38 | 29,50 | 408 |
| 609,6 | 812,8 | 47,8 | 692,2 | 35,1 | 749,3 | 185 | ||
Размеры и весовая диаграмма для ASME/ANSI B16.5 Класс 300 Слепой фланец
| Pipe | Flange | Raised Face | Drilling Template | Approx. Weight | ||||
| Norm. | O D | D | b | g | Number | l | k | ≈ |
| size | in. | in. | in. | in. | in. | in. | Pounds | |
| mm | mm | mm | mm | mm | mm | Kgs | ||
| 1/2" | 0,84 | 3,75 | 0,56 | 1,38 | 4 | 0,62 | 2,62 | 1,4 |
| 21,3 | 95,2 | 14,2 | 35,0 | 15,7 | 66,5 | 0,64 | ||
| 3/4" | 1,05 | 4,62 | 0,62 | 1,69 | 4 | 0,75 | 3,25 | 2,4 |
| 26,7 | 117,3 | 15,7 | 42,9 | 19,0 | 82,5 | 1,11 | ||
| 1" | 1,315 | 4,88 | 0,69 | 2,00 | 4 | 0,75 | 3,50 | 3,1 |
| 33,4 | 123,9 | 17,5 | 50,8 | 19,0 | 88,9 | 1,39 | ||
| 1 1/4" | 1,66 | 2,25 | 0,75 | 2,50 | 4 | 0,88 | 3,88 | 3,9 |
| 42,2 | 133,3 | 19,0 | 63,5 | 22,3 | 98,5 | 1,79 | ||
| 1 1/2" | 1,90 | 6,12 | 0,81 | 2,88 | 4 | 0,75 | 4,50 | 5,9 |
| 48,3 | 155,4 | 20,6 | 73,2 | 19,0 | 114,3 | 2,66 | ||
| 2" | 2,375 | 6,50 | 0,88 | 3,62 | 8 | 0,88 | 5,00 | 7,0 |
| 60,3 | 165,1 | 22,3 | 91,9 | 22,3 | 127,0 | 3,18 | ||
| 2 1/2" | 2,875 | 7,50 | 1,00 | 4,12 | 8 | 0,88 | 5,88 | 10,7 |
| 73,0 | 190,5 | 25,4 | 104,6 | 22,3 | 149,3 | 4,85 | ||
| 3" | 3,50 | 8,25 | 1,12 | 5,00 | 8 | 0,88 | 6,62 | 15,0 |
| 88,9 | 209,5 | 28,4 | 127,0 | 22,3 | 168,1 | 6,81 | ||
| 3 1/2" | 4,00 | 9,00 | 1,19 | 5,50 | 8 | 0,88 | 7,25 | 19,2 |
| 101,6 | 228,6 | 30,2 | 139,7 | 22,3 | 184,1 | 8,71 | ||
| 4" | 4,50 | 10,00 | 1,25 | 6,19 | 8 | 0,88 | 7,88 | 25,3 |
| 114,3 | 254,0 | 31,7 | 157,2 | 22,3 | 200,1 | 11,5 | ||
| 5" | 5,563 | 11,00 | 1,38 | 7,31 | 8 | 0,88 | 9,25 | 34,4 |
| 141,3 | 279,4 | 35,0 | 185,7 | 22,3 | 234,9 | 15,6 | ||
| 6" | 6,625 | 12,50 | 1,44 | 8,50 | 12 | 0,88 | 10,62 | 46,0 |
| 168,3 | 317,5 | 36,5 | 215,9 | 22,3 | 269,7 | 20,9 | ||
| 8" | 8,625 | 15,00 | 1,62 | 10,62 | 12 | 1,00 | 13,00 | 75,6 |
| 219,1 | 381,0 | 41,1 | 269,7 | 25,4 | 330,2 | 34,3 | ||
| 10" | 10,75 | 17,50 | 1,88 | 12,75 | 16 | 1,12 | 15,25 | 117 |
| 273 | 444,5 | 47,7 | 323,9 | 28,4 | 387,3 | 53,3 | ||
| 12" | 12,75 | 20,50 | 2,00 | 15,00 | 16 | 1,25 | 17,75 | 174 |
| 323,8 | 520,7 | 50,8 | 381,0 | 31,7 | 450,8 | 78,8 | ||
| 14" | 14,0 | 23,00 | 2,12 | 16,25 | 20 | 1,25 | 20,25 | 231 |
| 355,6 | 584,2 | 53,8 | 412,8 | 31,7 | 514,3 | 105 | ||
| 16" | 16,0 | 25,50 | 2,25 | 18,50 | 20 | 1,38 | 22,50 | 302 |
| 406,4 | 647,7 | 57,1 | 469,9 | 35,0 | 571,5 | 137 | ||
| 18" | 18,0 | 28,00 | 2,38 | 21,00 | 24 | 1,38 | 24,75 | 386 |
| 457,2 | 711,2 | 60,4 | 533,4 | 35,0 | 571,5 | 175 | ||
| 20" | 20,0 | 30,50 | 2,50 | 23,00 | 24 | 1,38 | 24,75 | 487 |
| 508 | 774,7 | 63,5 | 584,2 | 35,0 | 628,6 | 221 | ||
| 24" | 24,0 | 36,00 | 2,75 | 27,25 | 24 | 1,62 | 32,00 | 747 |
| 609,6 | 914,4 | 69,8 | 692,2 | 41,1 | 812,8 | 339 | ||
Размеры и весовая диаграмма для ASME/ANSI B16.5 Class600 Blind Flange
| Pipe | Flange | Raised Face | Drilling Template | Approx. Weight | ||||
| Norm. | O D | D | b | g | Number | l | k | ≈ |
| size | in. | in. | in. | in. | in. | in. | Pounds | |
| mm | mm | mm | mm | mm | mm | Kgs | ||
| 1/2" | 0,84 | 3,75 | 0,56 | 1,38 | 4 | 0,62 | 2,62 | 1,7 |
| 21,3 | 95,3 | 14,2 | 35,1 | 15,7 | 66,5 | 0,76 | ||
| 3/4" | 1,05 | 4,62 | 0,62 | 1,69 | 4 | 0,75 | 3,25 | 2,8 |
| 26,7 | 117,3 | 15,7 | 42,9 | 19,1 | 82,6 | 1,28 | ||
| 1" | 1,315 | 4,88 | 0,69 | 2,00 | 4 | 0,75 | 3,50 | 3,5 |
| 33,4 | 124 | 17,5 | 50,8 | 19,1 | 88,9 | 1,60 | ||
| 1 1/4" | 1,66 | 5,25 | 0,81 | 2,50 | 4 | 0,75 | 3,88 | 4,9 |
| 42,2 | 133,4 | 20,6 | 63,5 | 19,1 | 98,6 | 2,23 | ||
| 1 1/2" | 1,90 | 6,12 | 0,88 | 2,88 | 4 | 0,88 | 4,50 | 7,2 |
| 48,3 | 155,4 | 22,4 | 73,2 | 22,4 | 114,3 | 3,25 | ||
| 2" | 2,375 | 6,50 | 1,00 | 3,62 | 8 | 0,75 | 5,00 | 9,1 |
| 60,3 | 165,1 | 25,4 | 91,9 | 19,1 | 127,0 | 4,15 | ||
| 2 1/2" | 2,875 | 7,50 | 1,12 | 4,12 | 8 | 0,88 | 5,88 | 13,5 |
| 73,0 | 190,5 | 28,4 | 104,6 | 22,4 | 149,4 | 6,13 | ||
| 3" | 3,50 | 8,25 | 1,25 | 5,00 | 8 | 0,88 | 6,62 | 18,6 |
| 88,9 | 209,6 | 31,8 | 127,0 | 22,3 | 168,1 | 8,44 | ||
| 3 1/2" | 4,00 | 9,00 | 1,38 | 5,50 | 8 | 1,00 | 7,25 | 24,2 |
| 101,6 | 228,6 | 35,1 | 139,7 | 25,4 | 184,2 | 11,0 | ||
| 4" | 4,50 | 10,75 | 1,50 | 6,19 | 8 | 1,00 | 8,50 | 38,1 |
| 114,3 | 273,1 | 38,1 | 157,2 | 25,4 | 215,9 | 17,3 | ||
| 5" | 5,563 | 13,00 | 1,75 | 7,31 | 8 | 1,12 | 10,50 | 64,8 |
| 141,3 | 330,2 | 44,5 | 185,7 | 28,4 | 266,7 | 29,4 | ||
| 6" | 6,625 | 14,00 | 1,88 | 8,50 | 12 | 1,12 | 11,50 | 79,5 |
| 168,3 | 355,6 | 47,8 | 215,9 | 28,4 | 292,1 | 36,1 | ||
| 8" | 8,625 | 16,50 | 2,19 | 10,62 | 12 | 1,25 | 13,75 | 130 |
| 219,1 | 419,1 | 55,6 | 269,7 | 31,8 | 349,3 | 58,9 | ||
| 10" | 10,75 | 20,00 | 2,50 | 12,75 | 16 | 1,38 | 17,00 | 215 |
| 273 | 508,0 | 63,5 | 323,9 | 35,1 | 431,8 | 97,5 | ||
| 12" | 12,75 | 22,00 | 2,62 | 15,00 | 20 | 1,38 | 19,25 | 273 |
| 323,8 | 558,8 | 66,5 | 381,0 | 35,1 | 489,0 | 124 | ||
| 14" | 14,0 | 23,75 | 2,75 | 16,25 | 20 | 1,50 | 20,75 | 333 |
| 355,6 | 603,3 | 69,9 | 412,8 | 38,1 | 527,1 | 151 | ||
| 16" | 16,0 | 27,00 | 3,00 | 18,50 | 20 | 1,62 | 23,75 | 471 |
| 406,4 | 685,8 | 76,2 | 469,9 | 41,1 | 603,3 | 214 | ||
| 18" | 18,0 | 29,25 | 3,25 | 21,00 | 20 | 1,75 | 25,75 | 599 |
| 457,2 | 743,0 | 82,6 | 533,4 | 44,5 | 654,1 | 272 | ||
| 20" | 20,0 | 32,00 | 3,50 | 23,00 | 24 | 1,75 | 28,50 | 769 |
| 508 | 812,8 | 88,9 | 584,2 | 44,5 | 723,9 | 349 | ||
| 24" | 24,0 | 37,00 | 4,00 | 27,25 | 24 | 2,00 | 33,00 | 1174 |
| 609,6 | 939,8 | 101,6 | 692,2 | 50,8 | 838,2 | 533 | ||
информация о продукте
1. Размер: 1/2 "-60" (DN10-DN1500)
2. Типы: скользящий фланцевый фланце, фланце сварки, слепой фланец, сварка гнезда, резьбовой фланцевый фланцевый фланцевый фланцевый, пластиковый фланцевой фланк, длинная сварка и плоская фланца и т. Д;
3. Материал:
Углеродная сталь: ASTM A105/SA105N; ASTM A350 LF1; LF2; Cl1/cl2, ct20; 16mn; rst37.2; s235jr; p245gh; p250gh; p250ghm; C22.8; Q235; 15CRMO
Нержавеющая сталь: ASTM A182, SS303; SS304/304L; SS316/316L; F321; F347; 316ti; A182F317/317L; SS400; SF440
Сплава Сталь: ASTM A182 A182 F12, F11, F22, F5, F9, F91, F51, F53, F55, F60, F44, F304H, F316H, F317H, F321H, F347H, InceslEl 600,625,825, etc.
4. Толщина стены: SCH5, SCH10, SCH20, SCH30, STD, SCH40, XS, SCH80, SCH100, SCH120, SCH140, XXS, SCH160;
5. Тип соединения: поднятая лицо, плоская поверхность, кольцо, сустав, лицо коленного сустава, большой мужской женский, маленький мужской женский, большой язык, канавка, маленький тренд, канавка и т. Д.
6. Рейтинг давления:
ANSI B16.5: класс 150 фланцы 2500 фланцев ；
DIN: 6BAR 10BAR 16BAR 25BAR 40BAR 63BAR
JIS: 5K фланцы-30K фланцы
EN1092-1: 6BAR 10BAR 16BAR 25BAR 40BAR 63BAR 100BAR
7. Обработка поверхности: масла против роста, черный / желтый / прозрачный / электрический оцинкованный / горячий оцинкованный.
8. Черепкая поверхность: FF, RF, MFM, TG, FF
9. Тепловая обработка: нормализация, отжиг, гашение отпуска.
10. Стандарт:
(1) ANSI B16.5, A105 150LB / 300LB / 600LB / 900LB / 1500LB / 2500LB
(2) DIN 2573 PN6 / DIN 2576 PN10 / DIN2502 PN16 / DIN2503 P25-40 / DIN2566 PN16 / DIN2631-2635 RST37.2 или C22.8
(3) JIS SS400 или SF440 5K / 10K / 16K / 20K / 30K
(4) Uni 2276 /2277 /2278 /6084 /6089 /6090 /2544 /2282 / 6091-6093
(5) EN1092 PN6 / PN10 / PN16 / PN25 / PN40 / TYPE1 TYPE2 Тип 5 Тип 12 Тип 13
(6) BS4504 SANI1123 1000/3, 1600/3, 2500/3, T/D, T/E, T/F Фланец углеродистой стали
(7) AS2129 Таблица D / Таблица H / Таблица e Фланец углеродистой стали.
(8) GOST 12820-80 / 12821-80 Фланец углеродистой стали
11. Терпимость: в соответствии с стандартом.
12. Сертификация: ISO9001: 2000, API, CE
13. Пакет: фанерная поддона или корпус.
14. Время доставки: в ближайшее время, в течение периода, требуемого клиентом.
15. Платеж срок: T/T или L/C
16. Пример: доступен
17. Цена: >> Получите новейший ценовой лист (ценовой список и технический)
