Фланец

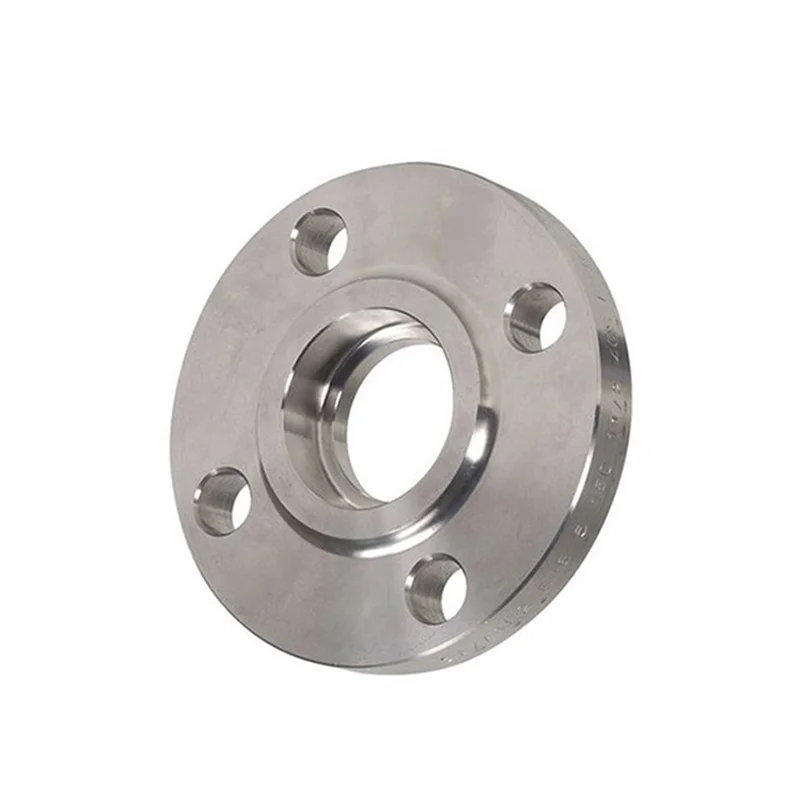

Платец сварки

Заявление:

Фланец SW, диаметр трубы, как правило, ≤DN100, обычно используется в высоком давлении ≤10 МПа и высоких температурных случаях.

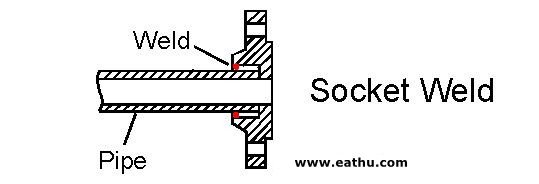

Сварка гнезда относится к концу трубы, вставленной в стадию кольца фланца, сварку на конце трубы и за пределами фланца. Есть два типа с или без сварки. и хорошее уплотнение.

Типы герметизации сварки сварки герметизации - RF, MFM, TG и RJ.

Материалы, которые может подавать, представляют собой углеродистую сталь и нержавеющая сталь.

Как производители сварки сварки гнезда в Китае, Eathu также может поставлять OEM -фланцы в соответствии с чертежами или проектами клиентов.

Welcomthhreaded Flange также называется «TH Flance», представляет собой не сработанный фланец, который обрабатывает внутреннее отверстие фланца в резьбу и сотрудничает с резьбовой трубой для достижения соединения. Резьбовой фланец прост в установке и обслуживании, обычно используется в некоторых случаях при 4,0 МПа, его не разрешают использовать в некоторых случаях: температура выше 260 ℃ и ниже -45 ° C, чтобы избежать утечки. Этот фланец применим только к серии «Размер дюймов», чтобы связаться с нами для запроса или для получения дополнительной информации.

Технические характеристики:

ASME/ANSI B16.5 Class150 Сварки сварки и вес.

ASME/ANSI B16.5 Сварка сварки (SW) Фланец 150 фунтов Размеры и список веса

Толщина стенки труб в соответствии с ASME B36.10

Pipe		Flange						Hub	Raised	Bolting Dimensions			Approx.
Pipe		Flange						Hub	Face	Bolting Dimensions			Weight
Nominal	O D	D	J	c	p	b	h	m	g	Number	l	k	≈
Size	in.	in.	in.	in.	in.	in.	in.	in.	in.		in.	in.	Pounds
	mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	Kilo
1/2"	0,84	3,50	0,88	0,62	0,38	0,44	0,62	1,19	1,38	4	0,62	2,38	0,9
1/2"	21,3	88,9	22,4	15,7	9,7	11,2	15,7	30,2	35,1	4	15,7	60,5	0,39
3/4"	1,05	3,88	1,09	0,82	0,44	0,50	0,62	1,50	1,69	4	0,62	2,75	1,2
3/4"	26,7	98,6	27,7	20,8	11,2	12,7	15,7	38,1	42,9	4	15,7	69,9	0,56
1"	1,315	4,25	1,36	1,05	0,50	0,56	0,69	1,94	2,00	4	0,62	3,12	1,7
1"	33,4	108,0	34,5	26,7	12,7	14,2	17,5	49,3	50,8	4	15,7	79,2	0,78
1 1/4"	1,66	4,62	1,70	1,38	0,56	0,62	0,81	2,31	2,50	4	0,62	3,50	2,3
1 1/4"	42,2	117,3	43,2	35,1	14,2	15,7	20,6	58,7	63,5	4	15,7	88,9	1,03
1 1/2"	1,90	5,00	1,95	1,61	0,62	0,69	0,88	2,56	2,88	4	0,62	3,88	2,9
1 1/2"	48,3	127,0	49,5	40,9	15,7	17,5	22,4	65,0	73,2	4	15,7	98,6	1,32
2"	2,375	6,00	2,44	2,07	0,69	0,75	1,00	3,06	3,62	4	0,75	4,75	4,5
2"	60,3	152,4	62,0	52,6	17,5	19,1	25,4	77,7	91,9	4	19,1	120,7	2,06
2 1/2"	2,875	7,00	2,94	2,47	0,75	0,88	1,12	3,56	4,12	4	0,75	5,50	7,2
2 1/2"	73,0	177,8	74,7	62,7	19,1	22,4	28,4	90,4	104,6	4	19,1	139,7	3,28
3"	3,50	7,50	3,57	3,07	0,81	0,94	1,19	4,25	5,00	4	0,75	6,00	8,5
3"	88,9	190,5	90,7	78,0	20,6	23,9	30,2	108,0	127,0	4	19,1	152,4	3,85

ASME/ANSI B16.5 Class300 Сварки сварки и вес.

ASME/ANSI B16.5 Сварка гнезда (SW) Фланец 300 фунтов Размеры и список веса

Толщина стенки труб в соответствии с ASME B36.10

Pipe		Flange						Hub	Raised	Bolting Dimensions			Approx.
Pipe		Flange						Hub	Face	Bolting Dimensions			Weight
Nominal	O D	D	J	c	p	b	h	m	g	Number	l	k	≈
Size	in.	in.	in.	in.	in.	in.	in.	in.	in.		in.	in.	Pounds
	mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	Kgs
1/2"	0,84	3,75	0,88	0,62	0,38	0,56	0,88	1,50	1,38	4	0,62	2,62	1,5
1/2"	21,3	95,2	22,3	15,7	9,6	14,2	22,3	38,1	35,0	4	15,7	66,5	0,66
3/4"	1,05	4,62	1,09	0,82	0,44	0,62	1,00	1,88	1,69	4	0,75	3,25	2,5
3/4"	26,7	117,3	27,7	20,8	11,1	15,7	25,4	47,7	42,9	4	19,0	82,5	1,15
1"	1,315	4,88	1,36	1,05	0,50	0,69	1,60	2,12	2,00	4	0,75	3,50	3,1
1"	33,4	123,9	34,5	26,7	12,7	17,5	26,9	53,8	50,8	4	19,0	88,9	1,40
1 1/4"	1,66	2,25	1,70	1,38	0,56	0,75	1,06	2,50	2,50	4	0,88	3,88	3,9
1 1/4"	42,2	133,3	43,2	35,1	14,2	19,0	26,9	63,5	63,5	4	22,3	98,5	1,75
1 1/2"	1,90	6,12	1,95	1,61	0,62	0,81	1,19	2,75	2,88	4	0,75	4,50	5,6
1 1/2"	48,3	155,4	49,5	40,9	15,7	20,6	30,2	69,8	73,1	4	19,0	114,3	2,55
2"	2,375	6,50	2,44	2,07	0,69	0,88	1,31	3,31	3,62	8	0,88	5,00	6,5
2"	60,3	165,1	62,0	52,6	17,5	22,3	33,2	84,0	91,9	8	22,3	127,0	2,93
2 1/2"	2,875	7,50	2,94	2,47	0,75	1,00	1,50	3,94	4,12	8	0,88	5,88	9,7
2 1/2"	73,0	190,5	74,7	62,7	19,0	25,4	38,1	100,0	104,6	8	22,3	149,3	4,40
3"	3,50	8,25	3,57	3,07	0,81	1,12	1,69	4,62	5,00	8	0,88	6,62	13,0
3"	88,9	209,5	90,7	78,0	20,5	28,4	42,9	117,3	127,0	8	22,3	168,1	5,92

ASME/ANSI B16.5 Class600 Сварки сварки и вес.

ASME/ANSI B16.5 Сварка гнезда (SW) Фланец 600 фунтов Размеры и список веса

Толщина стенки труб в соответствии с ASME B36.10

Pipe		Flange						Hub	Raised	Bolting Dimensions			Approx.
Pipe		Flange						Hub	Face	Bolting Dimensions			Weight
Nominal	O D	D	J	c	p	b	h	m	g	Number	l	k	≈
Size	in.	in.	in.	in.	in.	in.	in.	in.	in.		in.	in.	Pounds
	mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	Kgs
1/2"	0,84	3,75	0,88		0,38	0,56	0,88	1,50	1,38	4	0,62	2,62	1,7
1/2"	21,3	95,3	22,4		9,7	14,2	22,4	38,1	35,1	4	15,7	66,5	0,76
3/4"	1,05	4,62	1,09		0,44	0,62	1,00	1,88	1,69	4	0,75	3,25	2,8
3/4"	26,7	117,3	27,7		11,2	15,7	25,4	47,8	42,9	4	19,1	82,6	1,29
1"	1,315	4,88	1,36		0,50	0,69	1,60	2,12	2,00	4	0,75	3,50	3,4
1"	33,4	124,0	34,5		12,7	17,5	26,9	53,8	50,8	4	19,1	88,9	1,55
1 1/4"	1,66	2,25	1,70		0,56	0,81	1,12	2,50	2,50	4	0,75	3,88	4,5
1 1/4"	42,2	133,4	43,2		14,2	20,6	28,4	63,5	63,5	4	19,1	98,6	2,06
1 1/2"	1,90	6,12	1,95		0,62	0,88	1,25	2,75	2,88	4	0,88	4,50	6,6
1 1/2"	48,3	155,4	49,5		15,7	22,4	31,8	69,9	73,2	4	22,4	114,3	3,00
2"	2,375	6,50	2,44		0,69	1,00	1,44	3,31	3,62	8	0,75	5,00	8,1
2"	60,3	165,1	62,0		17,5	25,4	36,6	84,1	91,9	8	19,1	127,0	3,67
2 1/2"	2,875	7,50	2,94		0,75	1,12	1,62	3,94	4,12	8	0,88	5,88	11,8
2 1/2"	73,0	190,5	74,7		19,1	28,4	41,1	100,1	104,6	8	22,4	149,4	5,35
3"	3,50	8,25	3,57		0,81	1,25	1,81	4,62	5,00	8	0,88	6,62	15,6
3"	88,9	209,6	90,7		20,6	31,8	46,0	117,3	127,0	8	22,4	168,1	7,06

информация о продукте

1. Размер: 1/2 "-60" (DN10-DN1500)

2. Типы: скользящий фланцевый фланце, фланце сварки, слепой фланец, сварка гнезда, резьбовой фланцевый фланцевый фланцевый фланцевый, пластиковый фланцевой фланк, длинная сварка и плоская фланца и т. Д;

3. Материал:

Углеродная сталь: ASTM A105/SA105N; ASTM A350 LF1; LF2; Cl1/cl2, ct20; 16mn; rst37.2; s235jr; p245gh; p250gh; p250ghm; C22.8; Q235; 15CRMO

Нержавеющая сталь: ASTM A182, SS303; SS304/304L; SS316/316L; F321; F347; 316ti; A182F317/317L; SS400; SF440

Сплава Сталь: ASTM A182 A182 F12, F11, F22, F5, F9, F91, F51, F53, F55, F60, F44, F304H, F316H, F317H, F321H, F347H, InceslEl 600,625,825, etc.

4. Толщина стены: SCH5, SCH10, SCH20, SCH30, STD, SCH40, XS, SCH80, SCH100, SCH120, SCH140, XXS, SCH160;

5. Тип соединения: поднятая лицо, плоская поверхность, кольцо, сустав, лицо коленного сустава, большой мужской женский, маленький мужской женский, большой язык, канавка, маленький тренд, канавка и т. Д.

6. Рейтинг давления:

ANSI B16.5: класс 150 фланцы 2500 фланцев ；

DIN: 6BAR 10BAR 16BAR 25BAR 40BAR 63BAR

JIS: 5K фланцы-30K фланцы

EN1092-1: 6BAR 10BAR 16BAR 25BAR 40BAR 63BAR 100BAR

7. Обработка поверхности: масла против роста, черный / желтый / прозрачный / электрический оцинкованный / горячий оцинкованный.

8. Черепкая поверхность: FF, RF, MFM, TG, FF

9. Тепловая обработка: нормализация, отжиг, гашение отпуска.

10. Стандарт:

(1) ANSI B16.5, A105 150LB / 300LB / 600LB / 900LB / 1500LB / 2500LB

(2) DIN 2573 PN6 / DIN 2576 PN10 / DIN2502 PN16 / DIN2503 P25-40 / DIN2566 PN16 / DIN2631-2635 RST37.2 или C22.8

(3) JIS SS400 или SF440 5K / 10K / 16K / 20K / 30K

(4) Uni 2276 /2277 /2278 /6084 /6089 /6090 /2544 /2282 / 6091-6093

(5) EN1092 PN6 / PN10 / PN16 / PN25 / PN40 / TYPE1 TYPE2 Тип 5 Тип 12 Тип 13

(6) BS4504 SANI1123 1000/3, 1600/3, 2500/3, T/D, T/E, T/F Фланец углеродистой стали

(7) AS2129 Таблица D / Таблица H / Таблица e Фланец углеродистой стали.

(8) GOST 12820-80 / 12821-80 Фланец углеродистой стали

11. Терпимость: в соответствии с стандартом.

12. Сертификация: ISO9001: 2000, API, CE

13. Пакет: фанерная поддона или корпус.

14. Время доставки: в ближайшее время, в течение периода, требуемого клиентом.

15. Платеж срок: T/T или L/C

16. Пример: доступен

17. Цена: >> Получите новейший ценовой лист (Прайс -лист и технический)

узнать сейчас
