Резьбовой фланце
Заявление:

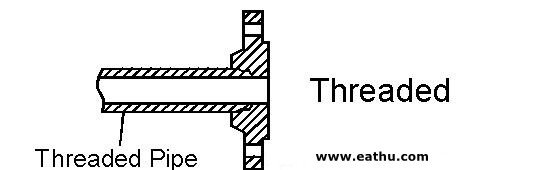

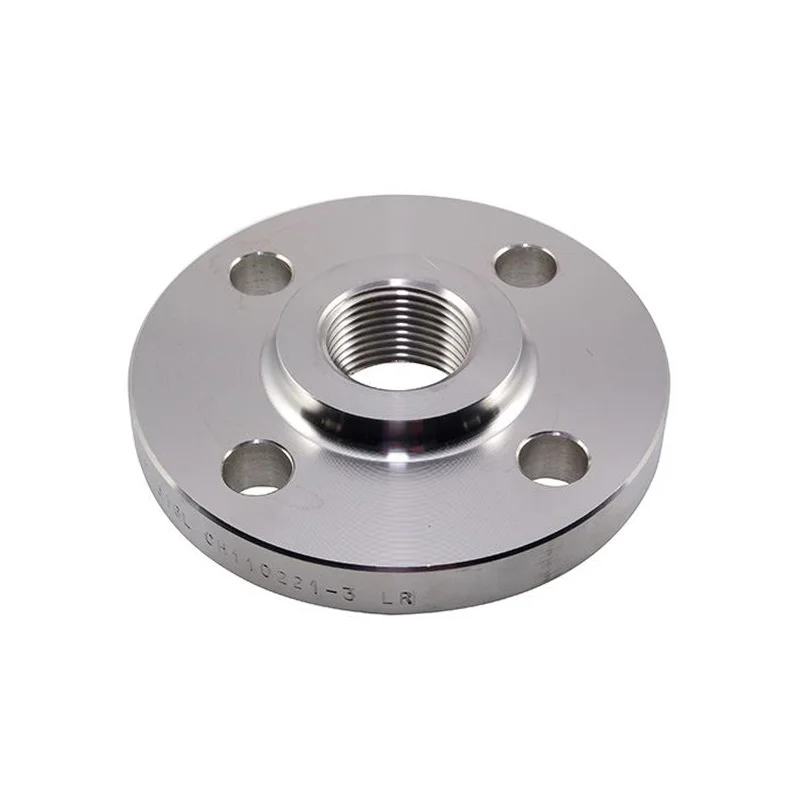

Фланец труб с резьбой также называется TH-фланцем, представляет собой не сработанный фланец, который обрабатывает внутреннее отверстие фланца в резьбу и сотрудничает с резьбовой трубкой для достижения соединения. Резьбовой фланец легко установить и легко поддерживать, обычно используется в некоторых случаях при 4,0 млн. МПа, в некоторых случаях его не позволяют использовать: температура выше 260 ℃ и ниже -45 ° C, чтобы избежать утечки. Этот фланец применим только к серии размер дюймов.
Eathu может поставлять фланцевый фланец из нержавеющей стали и фланец с резьбой из углеродистой стали. Герметизающая поверхность: RF и FF.Size диапазон: от 1/2 дюйма до 24 дюймов; Обработка поверхности: масла против роста, черное / желтое / электрическое оцинкованное / горячее оцинкованное. Тип резьбы: NPT, BSP, G, RP
Как производители фланцевых фланков резьбовых труб в Китае, Eathu также может поставлять OEM -фланцы в соответствии с чертежами или проектами клиентов.
Добро пожаловать, чтобы связаться с нами для получения дополнительной информации.
Технические характеристики:
ASME/ANSI B16.5 резьбовые фланцы 150 фунтов Размеры и список веса
Потоки согласно ASME B1.20.1
| Pipe | Flange | Hub | Raised | Bolting Dimensions | Approx. | ||||||
| Face | Weight | ||||||||||
| Nominal | O D | D | J | b | h/h1 | m | g | Number | l | k | ≈ |
| Size | in. | in. | in. | in. | in. | in. | in. | in. | in. | Pounds | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | Kgs | ||
| 1/2" | 0,84 | 3,50 | 0,44 | 0,62 | 1,19 | 1,38 | 4 | 0,62 | 2,38 | 0,9 | |
| 21,3 | 88,9 | 11,2 | 15,7 | 30,2 | 35,1 | 15,7 | 60,5 | 0,39 | |||
| 3/4" | 1,05 | 3,88 | 0,50 | 0,62 | 1,50 | 1,69 | 4 | 0,62 | 2,75 | 1,2 | |
| 26,7 | 98,6 | 12,7 | 15,7 | 38,1 | 42,9 | 15,7 | 69,9 | 0,56 | |||
| 1" | 1,315 | 4,25 | 0,56 | 0,69 | 1,94 | 2,00 | 4 | 0,62 | 3,12 | 1,7 | |
| 33,4 | 108,0 | 14,2 | 17,5 | 49,3 | 50,8 | 15,7 | 79,2 | 0,78 | |||
| 1 1/4" | 1,66 | 4,62 | 0,62 | 0,81 | 2,31 | 2,50 | 4 | 0,62 | 3,50 | 2,3 | |
| 42,2 | 117,3 | 15,7 | 20,6 | 58,7 | 63,5 | 15,7 | 88,9 | 1,03 | |||
| 1 1/2" | 1,90 | 5,00 | 0,69 | 0,88 | 2,56 | 2,88 | 4 | 0,62 | 3,88 | 2,9 | |
| 48,3 | 127,0 | 17,5 | 22,4 | 65,0 | 73,2 | 15,7 | 98,6 | 1,32 | |||
| 2" | 2,375 | 6,00 | 0,75 | 1,00 | 3,06 | 3,62 | 4 | 0,75 | 4,75 | 4,5 | |
| 60,3 | 152,4 | 19,1 | 25,4 | 77,7 | 91,9 | 19,1 | 120,7 | 2,06 | |||
| 2 1/2" | 2,875 | 7,00 | 0,88 | 1,12 | 3,56 | 4,12 | 4 | 0,75 | 5,50 | 7,2 | |
| 73,0 | 177,8 | 22,4 | 28,4 | 90,4 | 104,6 | 19,1 | 139,7 | 3,28 | |||
| 3" | 3,50 | 7,50 | 0,94 | 1,19 | 4,25 | 5,00 | 4 | 0,75 | 6,00 | 8,5 | |
| 88,9 | 190,5 | 23,9 | 30,2 | 108,0 | 127,0 | 19,1 | 152,4 | 3,85 | |||
| 3 1/2" | 4,00 | 8,50 | 0,94 | 1,25 | 4,81 | 5,50 | 8 | 0,75 | 7,00 | 10,6 | |
| 101,6 | 215,9 | 23,9 | 31,8 | 122,2 | 139,7 | 19,1 | 177,8 | 4,81 | |||
| 4" | 4,50 | 9,00 | 0,94 | 1,31 | 5,31 | 6,19 | 8 | 0,75 | 7,50 | 11,7 | |
| 114,3 | 228,6 | 23,9 | 33,3 | 134,9 | 157,2 | 19,1 | 190,5 | 5,30 | |||
| 5" | 5,563 | 10,00 | 0,94 | 1,44 | 6,44 | 7,31 | 8 | 0,88 | 8,50 | 13,4 | |
| 141,3 | 254,0 | 23,9 | 36,6 | 163,6 | 185,7 | 22,4 | 215,9 | 6,07 | |||
| 6" | 6,625 | 11,00 | 1,00 | 1,56 | 7,56 | 8,50 | 8 | 0,88 | 9,50 | 16,4 | |
| 168,3 | 279,4 | 25,4 | 39,6 | 192,0 | 215,9 | 22,4 | 241,3 | 7,45 | |||
| 8" | 8,625 | 13,50 | 1,12 | 1,75 | 9,69 | 10,62 | 8 | 0,88 | 11,75 | 26,7 | |
| 219,1 | 342,9 | 28,4 | 44,5 | 246,1 | 269,7 | 22,4 | 298,5 | 12,1 | |||
| 10" | 10,75 | 16,00 | 1,19 | 1,94 | 12,00 | 12,75 | 12 | 1,00 | 14,25 | 36,3 | |
| 273 | 406,4 | 30,2 | 49,3 | 304,8 | 323,9 | 25,4 | 362,0 | 16,5 | |||
| 12" | 12,75 | 19,00 | 1,25 | 2,19 | 14,38 | 15,00 | 12 | 1,00 | 17,00 | 57,7 | |
| 323,8 | 482,6 | 31,8 | 55,6 | 365,3 | 381,0 | 25,4 | 431,8 | 26,2 | |||
| 14" | 14,0 | 21,00 | 1,38 | 2,25 | 15,75 | 16,25 | 12 | 1,12 | 18,75 | 76,2 | |
| 355,6 | 533,4 | 35,1 | 57,2 | 400,1 | 412,8 | 28,4 | 476,3 | 34,6 | |||
| 16" | 16,0 | 23,50 | 1,44 | 2,50 | 18,00 | 18,50 | 16 | 1,12 | 21,25 | 98,7 | |
| 406,4 | 596,9 | 36,6 | 63,5 | 457,2 | 469,9 | 28,4 | 539,8 | 44,8 | |||
| 18" | 18,0 | 25,00 | 1,56 | 2,69 | 19,88 | 21,00 | 16 | 1,25 | 22,75 | 108 | |
| 457,2 | 635,0 | 39,6 | 68,3 | 505,0 | 533,4 | 31,8 | 577,9 | 48,9 | |||
| 20" | 20,0 | 27,50 | 1,69 | 2,88 | 22,00 | 23,00 | 20 | 1,25 | 25,00 | 136 | |
| 508 | 698,5 | 42,9 | 73,2 | 558,8 | 584,2 | 31,8 | 635,0 | 61,9 | |||
| 24" | 24,0 | 32,00 | 1,88 | 3,25 | 26,12 | 27,25 | 20 | 1,38 | 29,50 | 191 | |
| 609,6 | 812,8 | 47,8 | 82,6 | 663,4 | 692,2 | 35,1 | 749,3 | 86,9 | |||
ASME/ANSI B16.5 резьбовые фланцы 300 фунтов Размеры и список веса
Потоки согласно ASME B1.20.1
| Pipe | Flange | Hub | Raised | Bolting Dimensions | Approx. | |||||||
| Face | Weight | |||||||||||
| Nominal | O D | D | J | b | h | h1 | m | g | Number | l | k | ≈ |
| Size | in. | in. | in. | in. | in. | in. | in. | in. | in. | in. | Pounds | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | Kgs | ||
| 1/2" | 0,84 | 3,75 | 0,93 | 0,56 | 0,88 | 0,62 | 1,50 | 1,38 | 4 | 0,62 | 2,62 | 1,4 |
| 21,3 | 95,2 | 23,6 | 14,2 | 22,3 | 15,7 | 38,1 | 35,0 | 15,7 | 66,5 | 0,64 | ||
| 3/4" | 1,05 | 4,62 | 1,14 | 0,62 | 1,00 | 0,62 | 1,88 | 1,69 | 4 | 0,75 | 3,25 | 2,5 |
| 26,7 | 117,3 | 29,0 | 15,7 | 25,4 | 15,7 | 47,7 | 42,9 | 19,0 | 82,5 | 1,12 | ||
| 1" | 1,315 | 4,88 | 1,41 | 0,69 | 1,06 | 0,69 | 2,12 | 2,00 | 4 | 0,75 | 3,50 | 3,0 |
| 33,4 | 123,9 | 35,8 | 17,5 | 26,9 | 17,5 | 53,8 | 50,8 | 19,0 | 88,9 | 1,36 | ||
| 1 1/4" | 1,66 | 5,25 | 1,75 | 0,75 | 1,06 | 0,81 | 2,50 | 2,50 | 4 | 0,75 | 3,88 | 3,7 |
| 42,2 | 133,3 | 44,4 | 19,0 | 26,9 | 20,5 | 63,5 | 63,5 | 19,0 | 98,5 | 1,68 | ||
| 1 1/2" | 1,90 | 6,12 | 1,99 | 0,81 | 1,19 | 0,88 | 2,75 | 2,88 | 4 | 0,88 | 4,50 | 5,5 |
| 48,3 | 155,4 | 50,5 | 20,6 | 30,2 | 22,3 | 69,8 | 73,1 | 22,3 | 114,3 | 2,49 | ||
| 2" | 2,375 | 6,50 | 2,50 | 0,88 | 1,31 | 1,12 | 3,31 | 3,62 | 8 | 0,75 | 5,00 | 6,3 |
| 60,3 | 165,1 | 63,5 | 22,3 | 33,2 | 28,4 | 84,0 | 91,9 | 19,0 | 127,0 | 2,87 | ||
| 2 1/2" | 2,875 | 7,50 | 3,00 | 1,00 | 1,50 | 1,25 | 3,94 | 4,12 | 8 | 0,88 | 5,88 | 9,5 |
| 73,0 | 190,5 | 76,2 | 25,4 | 38,1 | 31,7 | 100,0 | 104,6 | 22,3 | 149,3 | 4,32 | ||
| 3" | 3,50 | 8,25 | 3,63 | 1,12 | 1,69 | 1,25 | 4,62 | 5,00 | 8 | 0,88 | 6,62 | 12,9 |
| 88,9 | 209,5 | 92,2 | 28,4 | 42,9 | 31,7 | 117,3 | 127,0 | 22,3 | 168,1 | 5,85 | ||
| 3 1/2" | 4,00 | 9,00 | 4,13 | 1,19 | 1,75 | 1,44 | 5,25 | 5,50 | 8 | 0,88 | 7,25 | 16,2 |
| 101,6 | 228,6 | 104,9 | 30,2 | 44,4 | 36,5 | 133,3 | 139,7 | 22,3 | 184,1 | 7,34 | ||
| 4" | 4,50 | 10,00 | 4,63 | 1,25 | 1,88 | 1,44 | 5,75 | 6,19 | 8 | 0,88 | 7,88 | 21,2 |
| 114,3 | 254,0 | 117,6 | 31,7 | 47,7 | 36,5 | 146,0 | 157,2 | 22,3 | 200,1 | 9,61 | ||
| 5" | 5,563 | 11,00 | 5,69 | 1,38 | 2,00 | 1,69 | 7,00 | 7,31 | 8 | 0,88 | 9,25 | 27,1 |
| 141,3 | 279,4 | 144,5 | 35,0 | 50,8 | 42,9 | 177,8 | 185,6 | 22,3 | 234,9 | 12,3 | ||
| 6" | 6,625 | 12,50 | 6,75 | 1,44 | 2,06 | 1,81 | 8,12 | 8,50 | 12 | 0,88 | 10.62 | 34,4 |
| 168,3 | 317,5 | 171,4 | 36,5 | 52,3 | 45,9 | 206,2 | 215,9 | 22,3 | 269,7 | 15,6 | ||
| 8" | 8,625 | 15,00 | 8,75 | 1,62 | 2,44 | 2,00 | 10,25 | 10,62 | 12 | 1,00 | 13,00 | 53,3 |
| 219,1 | 381,0 | 222,2 | 41,1 | 61,9 | 50,8 | 260,3 | 269,7 | 25,4 | 330,2 | 24,2 | ||
| 10" | 10,75 | 17,50 | 10,88 | 1,88 | 2,62 | 2,19 | 12,62 | 12,75 | 16 | 1,12 | 15,25 | 75,1 |
| 273 | 444,5 | 276,3 | 47,7 | 66,5 | 55,6 | 320,5 | 323,8 | 28,4 | 387,3 | 34,1 | ||
| 12" | 12,75 | 20,50 | 12,94 | 2,00 | 2,88 | 2,38 | 14,75 | 15,00 | 16 | 1,25 | 17,75 | 110 |
| 323,8 | 520,7 | 328,7 | 50,8 | 73,1 | 60,4 | 374,6 | 381,0 | 31,7 | 450,8 | 49,8 | ||
| 14" | 14,0 | 23,00 | 14,19 | 2,12 | 3,00 | 2,50 | 16,75 | 16,25 | 20 | 1,25 | 20,25 | 154 |
| 355,6 | 584,2 | 360,4 | 53,8 | 76,2 | 63,5 | 425,4 | 412,7 | 31,7 | 514,3 | 69,9 | ||
| 16" | 16,0 | 25,50 | 16,19 | 2,25 | 3,25 | 2,69 | 19,00 | 18,50 | 20 | 1,38 | 22,50 | 194 |
| 406,4 | 647,7 | 411,2 | 57,1 | 82,5 | 68,3 | 482,6 | 469,9 | 35,0 | 571,5 | 88,1 | ||
| 18" | 18,0 | 28,00 | 18,19 | 2,38 | 3,50 | 2,75 | 21,00 | 21,00 | 24 | 1,38 | 24,75 | 240 |
| 457,2 | 711,2 | 462 | 60,4 | 88,9 | 69,8 | 533,4 | 533,4 | 35,0 | 628,6 | 109 | ||
| 20" | 20,0 | 30,50 | 20,19 | 2,50 | 3,75 | 2,88 | 23,12 | 23,00 | 24 | 1,38 | 27,00 | 295 |
| 508 | 774,7 | 512,8 | 63,5 | 95,2 | 73,1 | 587,2 | 584,2 | 35,0 | 685,8 | 134 | ||
| 24" | 24,0 | 36,00 | 24,19 | 2,75 | 4,19 | 3,25 | 27,62 | 27,25 | 24 | 1,62 | 32,00 | 443 |
| 609,6 | 914,4 | 614,4 | 69,8 | 106,4 | 82,5 | 701,2 | 692,2 | 41,1 | 812,8 | 201 | ||
ASME/ANSI B16.5 резьбовые фланцы 600 фунтов Размеры и список веса
Потоки согласно ASME B1.20.1
| Pipe | Flange | Hub | Raised | Bolting Dimensions | Approx. | |||||||
| Face | Weight | |||||||||||
| Nominal | O D | D | J | b | h | h1 | m | g | Number | l | k | ≈ |
| Size | in. | in. | in. | in. | in. | in. | in. | in. | in. | in. | Pounds | |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | Kgs | ||
| 1/2" | 0,84 | 3,75 | 0,93 | 0,56 | 0,88 | 0,62 | 1,50 | 1,38 | 4 | 0,62 | 2,62 | 1,6 |
| 21,3 | 95,3 | 23,6 | 14,2 | 22,4 | 15,7 | 38,1 | 35,1 | 15,7 | 66,5 | 0,74 | ||
| 3/4" | 1,05 | 4,62 | 1,14 | 0,62 | 1,00 | 0,62 | 1,88 | 1,69 | 4 | 0,75 | 3,25 | 2,8 |
| 26,7 | 117,3 | 29,0 | 15,7 | 25,4 | 15,7 | 47,8 | 42,9 | 19,1 | 82,6 | 1,27 | ||
| 1" | 1,315 | 4,88 | 1,41 | 0,69 | 1,06 | 0,69 | 2,12 | 2,00 | 4 | 0,75 | 3,50 | 3,3 |
| 33,4 | 124,0 | 35,8 | 17,5 | 26,9 | 17,5 | 53,8 | 50,8 | 19,1 | 88,9 | 1,52 | ||
| 1 1/4" | 1,66 | 5,25 | 1,75 | 0,81 | 1,12 | 0,81 | 2,50 | 2,50 | 4 | 0,75 | 3,88 | 4,5 |
| 42,2 | 133,4 | 44,4 | 20,6 | 28,4 | 20,6 | 63,5 | 63,5 | 19,1 | 98,6 | 2,03 | ||
| 1 1/2" | 1,90 | 6,12 | 1,99 | 0,88 | 1,25 | 0,88 | 2,75 | 2,88 | 4 | 0,88 | 4,50 | 6,5 |
| 48,3 | 155,4 | 50,5 | 22,4 | 31,8 | 22,4 | 69,9 | 73,1 | 22,4 | 114,3 | 2,96 | ||
| 2" | 2,375 | 6,50 | 2,50 | 1,00 | 1,44 | 1,12 | 3,31 | 3,62 | 8 | 0,75 | 5,00 | 8,0 |
| 60,3 | 165,1 | 63,5 | 25,4 | 36,6 | 28,4 | 84,1 | 91,9 | 19,1 | 127,0 | 3,62 | ||
| 2 1/2" | 2,875 | 7,50 | 3,00 | 1,12 | 1,62 | 1,25 | 3,94 | 4,12 | 8 | 0,88 | 5,88 | 11,6 |
| 73,0 | 190,5 | 76,2 | 28,4 | 41,1 | 31,8 | 100,1 | 104,6 | 22,4 | 149,4 | 5,28 | ||
| 3" | 3,50 | 8,25 | 3,63 | 1,25 | 1,81 | 1,38 | 4,62 | 5,00 | 8 | 0,88 | 6,62 | 15,4 |
| 88,9 | 209,6 | 92,2 | 31,8 | 46,0 | 35,1 | 117,3 | 127,0 | 22,4 | 168,1 | 7,00 | ||
| 3 1/2" | 4,00 | 9,00 | 4,13 | 1,38 | 1,94 | 1,56 | 5,25 | 5,50 | 8 | 1,00 | 7,25 | 19,5 |
| 101,6 | 228,6 | 104,9 | 35,1 | 49,3 | 39,6 | 133,4 | 139,7 | 25,4 | 184,2 | 8,84 | ||
| 4" | 4,50 | 10,75 | 4,63 | 1,50 | 2,12 | 1,62 | 6,00 | 6,19 | 8 | 1,00 | 8,50 | 31,9 |
| 114,3 | 273,1 | 117,6 | 38,1 | 53,8 | 41,1 | 152,4 | 157,2 | 25,4 | 215,9 | 14,5 | ||
| 5" | 5,563 | 13,00 | 5,69 | 1,75 | 2,38 | 1,88 | 7,44 | 7,31 | 8 | 1,12 | 10,50 | 53,7 |
| 141,3 | 330,2 | 144,5 | 44,5 | 60,5 | 47,8 | 189,0 | 185,7 | 28,4 | 266,7 | 24,4 | ||
| 6" | 6,625 | 14,00 | 6,75 | 1,88 | 2,62 | 2,00 | 8,75 | 8,50 | 12 | 1,12 | 11,50 | 63,2 |
| 168,3 | 355,6 | 171,5 | 47,8 | 66,5 | 50,8 | 222,3 | 215,9 | 28,4 | 292,1 | 28,7 | ||
| 8" | 8,625 | 16,50 | 8,75 | 2,19 | 3,00 | 2,25 | 10,75 | 10,62 | 12 | 1,25 | 13,75 | 95,6 |
| 219,1 | 419,1 | 222,3 | 55,6 | 76,2 | 57,2 | 273,1 | 269,7 | 31,8 | 349,3 | 43,4 | ||
| 10" | 10,75 | 20,00 | 10,88 | 2,50 | 3,38 | 2,56 | 13,50 | 12,75 | 16 | 1,38 | 17,00 | 155 |
| 273 | 508,0 | 276,4 | 63,5 | 85,9 | 65,0 | 342,9 | 323,9 | 35,1 | 431,8 | 70,3 | ||
| 12" | 12,75 | 22,00 | 12,94 | 2,62 | 3,62 | 2,75 | 15,75 | 15,00 | 20 | 1,38 | 19,25 | 186 |
| 323,8 | 558,8 | 328,7 | 66,5 | 91,9 | 69,9 | 400,1 | 381,0 | 35,1 | 489,0 | 84,2 | ||
| 14" | 14,0 | 23,75 | 14,19 | 2,75 | 3,69 | 2,88 | 17,00 | 16,25 | 20 | 1,50 | 20,75 | 217 |
| 355,6 | 603,3 | 360,4 | 69,9 | 93,7 | 73,2 | 431,8 | 412,8 | 38,1 | 527,1 | 98,7 | ||
| 16" | 16,0 | 27,00 | 16,19 | 3,00 | 4,19 | 3,06 | 19,50 | 18,50 | 20 | 1,62 | 23,75 | 313 |
| 406,4 | 685,8 | 411,2 | 76,2 | 106,4 | 77,7 | 495.3 | 469,9 | 41,1 | 603,3 | 142 | ||
| 18" | 18,0 | 29,25 | 18,19 | 3,25 | 4,62 | 3,12 | 21,50 | 21,00 | 20 | 1,75 | 25,75 | 381 |
| 457,2 | 743,0 | 462,0 | 82,6 | 117,3 | 79,2 | 546,1 | 533,4 | 44,5 | 654,1 | 173 | ||
| 20" | 20,0 | 32,00 | 20,19 | 3,50 | 5,00 | 3,25 | 24,00 | 23,00 | 24 | 1,75 | 28,50 | 485 |
| 508 | 812,8 | 512,8 | 88,9 | 127,0 | 82,6 | 609,6 | 584,2 | 44,5 | 723,9 | 220 | ||
| 24" | 24,0 | 37,00 | 24,19 | 4,00 | 5,50 | 3,62 | 28,25 | 27,25 | 24 | 2,00 | 33,00 | 687 |
| 609,6 | 939,8 | 614,4 | 101,6 | 139,7 | 91,9 | 717,6 | 692,2 | 50,8 | 838,2 | 312 | ||
информация о продукте
1. Размер: 1/2 "-60" (DN10-DN1500)
2. Типы: скользящий фланцевый фланце, фланце сварки, слепой фланец, сварка гнезда, резьбовой фланцевый фланцевый фланцевый фланцевый, пластиковый фланцевой фланк, длинная сварка и плоская фланца и т. Д;
3. Материал:
Углеродная сталь: ASTM A105/SA105N; ASTM A350 LF1; LF2; Cl1/cl2, ct20; 16mn; rst37.2; s235jr; p245gh; p250gh; p250ghm; C22.8; Q235; 15CRMO
Нержавеющая сталь: ASTM A182, SS303; SS304/304L; SS316/316L; F321; F347; 316ti; A182F317/317L; SS400; SF440
Сплава Сталь: ASTM A182 A182 F12, F11, F22, F5, F9, F91, F51, F53, F55, F60, F44, F304H, F316H, F317H, F321H, F347H, InceslEl 600,625,825, etc.
4. Толщина стены: SCH5, SCH10, SCH20, SCH30, STD, SCH40, XS, SCH80, SCH100, SCH120, SCH140, XXS, SCH160;
5. Тип соединения: поднятая лицо, плоская поверхность, кольцо, сустав, лицо коленного сустава, большой мужской женский, маленький мужской женский, большой язык, канавка, маленький тренд, канавка и т. Д.
6. Рейтинг давления:
ANSI B16.5: класс 150 фланцы 2500 фланцев ；
DIN: 6BAR 10BAR 16BAR 25BAR 40BAR 63BAR
JIS: 5K фланцы-30K фланц
EN1092-1: 6BAR 10BAR 16BAR 25BAR 40BAR 63BAR 100BAR
7. Обработка поверхности: масла против роста, черный / желтый / прозрачный / электрический оцинкованный / горячий оцинкованный.
8. Черепкая поверхность: FF, RF, MFM, TG, FF
9. Тепловая обработка: нормализация, отжиг, гашение отпуска.
10. Стандарт:
(1) ANSI B16.5, A105 150LB / 300LB / 600LB / 900LB / 1500LB / 2500LB
(2) DIN 2573 PN6 / DIN 2576 PN10 / DIN2502 PN16 / DIN2503 P25-40 / DIN2566 PN16 / DIN2631-2635 RST37.2 или C22.8
(3) JIS SS400 или SF440 5K / 10K / 16K / 20K / 30K
(4) Uni 2276 /2277 /2278 /6084 /6089 /6090 /2544 /2282 / 6091-6093
(5) EN1092 PN6 / PN10 / PN16 / PN25 / PN40 / TYPE1 TYPE2 Тип 5 Тип 12 Тип 13
(6) BS4504 SANI1123 1000/3, 1600/3, 2500/3, T/D, T/E, T/F Фланец углеродистой стали
(7) AS2129 Таблица D / Таблица H / Таблица e Фланец углеродистой стали.
(8) GOST 12820-80 / 12821-80 Фланец углеродистой стали
11. Терпимость: в соответствии с стандартом.
12. Сертификация: ISO9001: 2000, API, CE
13. Пакет: фанерная поддона или корпус.
14. Время доставки: в ближайшее время, в течение периода, требуемого клиентом.
15. Платеж срок: T/T или L/C
16. Пример: доступен
17. Цена: >> Получите новейший ценовой лист (ценовой список и технический)
1. Размер: 1/2 "-60" (DN10-DN1500)
2. Типы: скользящий фланцевый фланце, фланце сварки, слепой фланец, сварка гнезда, резьбовой фланцевый фланцевый фланцевый фланцевый, пластиковый фланцевой фланк, длинная сварка и плоская фланца и т. Д;
3. Материал:
Углеродная сталь: ASTM A105/SA105N; ASTM A350 LF1; LF2; Cl1/cl2, ct20; 16mn; rst37.2; s235jr; p245gh; p250gh; p250ghm; C22.8; Q235; 15CRMO
Нержавеющая сталь: ASTM A182, SS303; SS304/304L; SS316/316L; F321; F347; 316ti; A182F317/317L; SS400; SF440
Сплава Сталь: ASTM A182 A182 F12, F11, F22, F5, F9, F91, F51, F53, F55, F60, F44, F304H, F316H, F317H, F321H, F347H, InceslEl 600,625,825, etc.
4. Толщина стены: SCH5, SCH10, SCH20, SCH30, STD, SCH40, XS, SCH80, SCH100, SCH120, SCH140, XXS, SCH160;
5. Тип соединения: поднятая лицо, плоская поверхность, кольцо, сустав, лицо коленного сустава, большой мужской женский, маленький мужской женский, большой язык, канавка, маленький тренд, канавка и т. Д.
6. Рейтинг давления:
ANSI B16.5: класс 150 фланцы 2500 фланцев ；
DIN: 6BAR 10BAR 16BAR 25BAR 40BAR 63BAR
JIS: 5K фланцы-30K фланцы
EN1092-1: 6BAR 10BAR 16BAR 25BAR 40BAR 63BAR 100BAR
7. Обработка поверхности: масла против роста, черный / желтый / прозрачный / электрический оцинкованный / горячий оцинкованный.
8. Черепкая поверхность: FF, RF, MFM, TG, FF
9. Тепловая обработка: нормализация, отжиг, гашение отпуска.
10. Стандарт:
(1) ANSI B16.5, A105 150LB / 300LB / 600LB / 900LB / 1500LB / 2500LB
(2) DIN 2573 PN6 / DIN 2576 PN10 / DIN2502 PN16 / DIN2503 P25-40 / DIN2566 PN16 / DIN2631-2635 RST37.2 или C22.8
(3) JIS SS400 или SF440 5K / 10K / 16K / 20K / 30K
(4) Uni 2276 /2277 /2278 /6084 /6089 /6090 /2544 /2282 / 6091-6093
(5) EN1092 PN6 / PN10 / PN16 / PN25 / PN40 / TYPE1 TYPE2 Тип 5 Тип 12 Тип 13
(6) BS4504 SANI1123 1000/3, 1600/3, 2500/3, T/D, T/E, T/F Фланец углеродистой стали
(7) AS2129 Таблица D / Таблица H / Таблица e Фланец углеродистой стали.
(8) GOST 12820-80 / 12821-80 Фланец углеродистой стали
11. Терпимость: в соответствии с стандартом.
12. Сертификация: ISO9001: 2000, API, CE
13. Пакет: фанерная поддона или корпус.
14. Время доставки: в ближайшее время, в течение периода, требуемого клиентом.
15. Платеж срок: T/T или L/C
16. Пример: доступен
17. Цена: >> Получите новейший ценовой лист (ценовой список и технический)
узнать сейчас
Если у вас есть какие-либо вопросы или пожелания по продукту, пожалуйста, заполните следующую форму, и мы свяжемся с вами как можно скорее.
