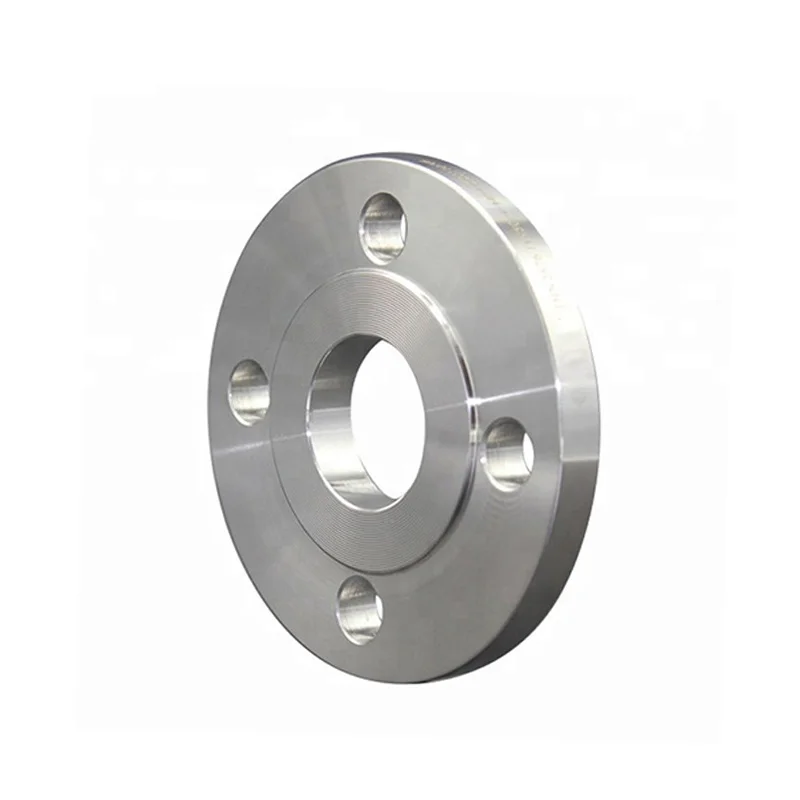

Плавенный суставочный фланце
Заявление:
Фланец суставов также называется свободным фланцем или фланцем LJ, он используется с заглушкой, которая приварена к трубе. Преимущество этого фланцевого соединения состоит в том, что фланец может быть повернут. Легко выравнивать отверстия для болтов и легко установить на трубы большого диаметра. Подразделение фланцев также подходит для областей, где труба нужно часто удалять для очистки или проверки, или где только фланец, а не труба, необходимо повернуть При выравнивании отверстия для болта фланца. При использовании свободного фланца материал фланцевой заглушки должен быть таким же, как и у трубы; и фланцевый материал может отличаться от материала трубы, поэтому он больше подходит для передачи коррозийной среды трубы и нерухотую металлическую трубную систему, чтобы достичь как можно большего, чтобы сэкономить дорогие материалы (такие как нержавеющая сталь и нерухозный металл).
Согласно различным заглушкам, фланце может быть подразделен на 4 типа: прикладывающее сварочное кольцо с разбросанным фланцем, тип пластинчатого кольца сварки, свободный фланце, плоский сварка, тип пластинки, свободный фланцевый и фланцевой кольцо.
В качестве укладчиков совместных производителей фланцев в Китае, Eathu также может поставлять OEM -фланцы в соответствии с чертежами или проектами клиентов.
Добро пожаловать, чтобы связаться с нами для получения дополнительной информации.
Технические характеристики:
Размеры коленных суставов - ASME B16.5
Размеры и весовая диаграмма для ASME/ANSI B16.5 класса 150
| DN | NPS | Overall Diameter | Inside Diameter(Min.) | Thickness of Flange(Min.) | Overall Lenght | Lap Radius | Diameter of Hub | Number of Bolts | Diameter of Bolt Holes | Diameter of Bolt Circle |
| A | B | C | D | R | F | H | I | J | ||
| 15 | 1/2 | 90 | 22.9 | 11.2 | 16 | 3 | 30 | 4 | 15.7 | 60.3 |
| 20 | 3/4 | 100 | 28.2 | 12.7 | 16 | 3 | 38 | 4 | 15.7 | 69.9 |
| 25 | 1 | 110 | 34.9 | 14.3 | 17 | 3 | 49 | 4 | 15.7 | 79.4 |
| 32 | 1 1/4 | 115 | 43.7 | 15.9 | 21 | 5 | 59 | 4 | 15.7 | 88.9 |
| 40 | 1 1/2 | 125 | 50 | 17.5 | 22 | 6 | 65 | 4 | 15.7 | 98.4 |
| 50 | 2 | 150 | 62.5 | 19.1 | 25 | 8 | 78 | 4 | 19.1 | 120.7 |
| 65 | 2 1/2 | 180 | 75.4 | 22.3 | 29 | 8 | 90 | 4 | 19.1 | 139.7 |
| 80 | 3 | 190 | 91.4 | 23.9 | 30 | 10 | 108 | 4 | 19.1 | 152.4 |
| 90 | 3 1/2 | 215 | 104.1 | 23.9 | 32 | 10 | 122 | 8 | 19.1 | 177.8 |
| 100 | 4 | 230 | 116.8 | 23.9 | 33 | 11 | 135 | 8 | 19.1 | 190.5 |
| 125 | 5 | 255 | 144.4 | 23.9 | 36 | 11 | 164 | 8 | 22.4 | 215.9 |
| 150 | 6 | 280 | 171.4 | 25.4 | 40 | 13 | 192 | 8 | 22.4 | 241.3 |
| 200 | 8 | 345 | 222.2 | 28.6 | 44 | 13 | 246 | 8 | 22.4 | 298.5 |
| 250 | 10 | 405 | 277.4 | 30.2 | 49 | 13 | 305 | 12 | 25.4 | 362 |
| 300 | 12 | 485 | 328.2 | 31.8 | 56 | 13 | 365 | 12 | 25.4 | 431.8 |
| 350 | 14 | 535 | 360.2 | 35 | 79 | 13 | 400 | 12 | 28.4 | 476.3 |
| 400 | 16 | 595 | 411.2 | 36.6 | 87 | 13 | 457 | 16 | 28.4 | 539.8 |
| 450 | 18 | 635 | 462.3 | 39.7 | 97 | 13 | 505 | 16 | 31.75 | 577.9 |
| 500 | 20 | 700 | 514.4 | 42.9 | 103 | 13 | 559 | 20 | 31.75 | 635 |
| 600 | 24 | 815 | 616 | 47.7 | 111 | 13 | 663 | 20 | 35.1 | 749.3 |
Размеры и весовая диаграмма для ASME/ANSI B16.5 класса 300
| DN | NPS | Overall Diameter | Inside Diameter(Min.) | Thickness of Flange(Min.) | Overall Lenght | Lap Radius | Diameter of Hub | Number of Bolts | Diameter of Bolt Holes | Diameter of Bolt Circle |
| A | B | C | D | R | F | H | I | J | ||
| 15 | 1/2 | 95 | 22.9 | 14.3 | 22 | 3 | 38 | 4 | 15.7 | 66.7 |
| 20 | 3/4 | 115 | 28.2 | 15.9 | 25 | 3 | 48 | 4 | 19 | 82.6 |
| 25 | 1 | 125 | 34.9 | 17.5 | 27 | 3 | 54 | 4 | 19 | 88.9 |
| 32 | 1 1/4 | 135 | 43.7 | 19.1 | 27 | 5 | 64 | 4 | 19 | 98.4 |
| 40 | 1 1/2 | 155 | 50 | 20.7 | 30 | 6 | 70 | 4 | 22.3 | 114.3 |
| 50 | 2 | 165 | 62.5 | 22.3 | 33 | 8 | 84 | 8 | 19 | 127 |
| 65 | 2 1/2 | 190 | 75.4 | 25.4 | 38 | 8 | 100 | 8 | 22.3 | 149.2 |
| 80 | 3 | 210 | 91.4 | 28.6 | 43 | 10 | 117 | 8 | 22.3 | 168.3 |
| 90 | 3 1/2 | 230 | 104.1 | 30.2 | 44 | 10 | 133 | 8 | 22.3 | 184.2 |
| 100 | 4 | 255 | 116.8 | 31.8 | 48 | 11 | 146 | 8 | 22.3 | 200 |
| 125 | 5 | 280 | 144.4 | 35 | 51 | 11 | 178 | 8 | 22.3 | 235 |
| 150 | 6 | 320 | 171.4 | 36.6 | 52 | 13 | 206 | 12 | 22.3 | 269.9 |
| 200 | 8 | 380 | 222.2 | 41.3 | 62 | 13 | 260 | 12 | 25.4 | 330.2 |
| 250 | 10 | 445 | 277.4 | 47.7 | 95 | 13 | 321 | 16 | 28.4 | 387.4 |
| 300 | 12 | 520 | 328.2 | 50.8 | 102 | 13 | 375 | 16 | 31.7 | 450.8 |
| 350 | 14 | 585 | 360.2 | 54 | 111 | 13 | 425 | 20 | 31.7 | 514.4 |
| 400 | 16 | 650 | 411.2 | 57.2 | 121 | 13 | 483 | 20 | 35 | 571.5 |
| 450 | 18 | 710 | 462.3 | 60.4 | 130 | 13 | 533 | 24 | 35 | 628.6 |
| 500 | 20 | 775 | 514.4 | 63.5 | 140 | 13 | 587 | 24 | 35 | 685.8 |
| 600 | 24 | 915 | 616 | 69.9 | 152 | 13 | 702 | 24 | 41.1 | 812.8 |
Размеры и весовая диаграмма для ASME/ANSI B16.5 класса 400
| DN | NPS | Overall Diameter | Inside Diameter(Min.) | Thickness of Flange(Min.) | Overall Lenght | Lap Radius | Diameter of Hub | Number of Bolts | Diameter of Bolt Holes | Diameter of Bolt Circle |
| A | B | C | D | R | F | H | I | J | ||
| 15 | 1/2 | 95 | 22.9 | 14.3 | 22 | 3 | 38 | 4 | 15.7 | 66.7 |
| 20 | 3/4 | 115 | 28.2 | 15.9 | 25 | 3 | 48 | 4 | 19 | 82.6 |
| 25 | 1 | 125 | 34.9 | 17.5 | 27 | 3 | 54 | 4 | 19 | 88.9 |
| 32 | 1 1/4 | 135 | 43.7 | 20.7 | 29 | 5 | 64 | 4 | 19 | 98.4 |
| 40 | 1 1/2 | 155 | 50 | 22.3 | 32 | 6 | 70 | 4 | 22.3 | 114.3 |
| 50 | 2 | 165 | 62.5 | 25.4 | 37 | 8 | 84 | 8 | 19 | 127 |
| 65 | 2 1/2 | 190 | 75.4 | 28.6 | 41 | 8 | 100 | 8 | 22.3 | 149.2 |
| 80 | 3 | 210 | 91.4 | 31.8 | 46 | 10 | 117 | 8 | 22.3 | 168.3 |
| 90 | 3 1/2 | 230 | 104.1 | 35 | 49 | 10 | 133 | 8 | 25.4 | 184.2 |
| 100 | 4 | 255 | 116.8 | 35 | 51 | 11 | 146 | 8 | 25.4 | 200 |
| 125 | 5 | 280 | 144.5 | 38.1 | 54 | 11 | 178 | 8 | 25.4 | 235 |
| 150 | 6 | 320 | 171.4 | 41.3 | 57 | 13 | 206 | 12 | 35.4 | 269.9 |
| 200 | 8 | 380 | 222.2 | 47.7 | 68 | 13 | 260 | 12 | 28.4 | 330.2 |
| 250 | 10 | 445 | 277.4 | 54 | 102 | 13 | 321 | 16 | 31.75 | 387.4 |
| 300 | 12 | 520 | 328.2 | 57.2 | 108 | 13 | 375 | 16 | 35.1 | 450.8 |
| 350 | 14 | 585 | 360.2 | 60.4 | 117 | 13 | 425 | 20 | 35.1 | 514.4 |
| 400 | 16 | 650 | 411.2 | 63.5 | 127 | 13 | 483 | 20 | 38.1 | 571.5 |
| 450 | 18 | 710 | 462.3 | 66.7 | 137 | 13 | 533 | 24 | 38.1 | 628.6 |
| 500 | 20 | 775 | 514.4 | 69.9 | 146 | 13 | 587 | 24 | 41.1 | 685.8 |
| 600 | 24 | 915 | 616 | 76.2 | 159 | 13 | 702 | 24 | 47.8 | 812.8 |
Размеры и весовая диаграмма для ASME/ANSI B16.5 класса 600
| DN | NPS | Overall Diameter | Inside Diameter(Min.) | Thickness of Flange(Min.) | Overall Lenght | Lap Radius | Diameter of Hub | Number of Bolts | Diameter of Bolt Holes | Diameter of Bolt Circle |
| A | B | C | D | R | F | H | I | J | ||
| 15 | 1/2 | 95 | 22.9 | 14.3 | 22 | 3 | 38 | 4 | 15.7 | 66.7 |
| 20 | 3/4 | 115 | 28.2 | 15.9 | 25 | 3 | 48 | 4 | 19 | 82.6 |
| 25 | 1 | 125 | 34.9 | 17.5 | 27 | 3 | 54 | 4 | 19 | 88.9 |
| 32 | 1 1/4 | 135 | 43.7 | 20.7 | 29 | 5 | 64 | 4 | 19 | 98.4 |
| 40 | 1 1/2 | 155 | 50 | 22.3 | 32 | 6 | 70 | 4 | 22.3 | 114.3 |
| 50 | 2 | 165 | 62.5 | 25.4 | 37 | 8 | 84 | 8 | 19 | 127 |
| 65 | 2 1/2 | 190 | 75.4 | 28.6 | 41 | 8 | 100 | 8 | 22.3 | 149.2 |
| 80 | 3 | 210 | 91.4 | 31.8 | 46 | 10 | 117 | 8 | 22.3 | 168.3 |
| 90 | 3 1/2 | 230 | 104.1 | 35 | 49 | 10 | 133 | 8 | 25.4 | 184.2 |
| 100 | 4 | 275 | 116.8 | 38.1 | 54 | 11 | 152 | 8 | 25.4 | 215.9 |
| 125 | 5 | 330 | 144.4 | 44.5 | 60 | 11 | 189 | 8 | 28.4 | 266.7 |
| 150 | 6 | 355 | 171.4 | 47.7 | 67 | 13 | 222 | 12 | 28.4 | 292.1 |
| 200 | 8 | 420 | 222.2 | 55.6 | 76 | 13 | 273 | 12 | 31.75 | 349.2 |
| 250 | 10 | 510 | 277.4 | 63.5 | 111 | 13 | 343 | 16 | 35.1 | 431.8 |
| 300 | 12 | 560 | 328.2 | 66.7 | 117 | 13 | 400 | 20 | 35.1 | 489 |
| 350 | 14 | 605 | 360.2 | 69.9 | 127 | 13 | 432 | 20 | 38.1 | 527 |
| 400 | 16 | 685 | 411.2 | 76.2 | 140 | 13 | 495 | 20 | 41.1 | 603.2 |
| 450 | 18 | 745 | 462.3 | 82.6 | 152 | 13 | 546 | 20 | 44.5 | 654 |
| 500 | 20 | 815 | 514.4 | 88.9 | 165 | 13 | 610 | 24 | 44.5 | 723.9 |
| 600 | 24 | 940 | 616 | 101.6 | 184 | 13 | 718 | 24 | 50.8 | 838.2 |
Размеры и весовая диаграмма для ASME/ANSI B16.5 класса 900
| DN | NPS | Overall Diameter | Inside Diameter(Min.) | Thickness of Flange(Min.) | Overall Lenght | Lap Radius | Diameter of Hub | Number of Bolts | Diameter of Bolt Holes | Diameter of Bolt Circle |
| A | B | C | D | R | F | H | I | J | ||
| 15 | 1/2 | 120 | 22.9 | 22.3 | 32 | 3 | 38 | 4 | 22.3 | 82.6 |
| 20 | 3/4 | 130 | 28.2 | 25.4 | 35 | 3 | 44 | 4 | 22.3 | 88.9 |
| 25 | 1 | 150 | 34.9 | 28.6 | 41 | 3 | 52 | 4 | 25.4 | 101.6 |
| 32 | 1 1/4 | 160 | 43.7 | 28.6 | 41 | 5 | 64 | 4 | 25.4 | 111.1 |
| 40 | 1 1/2 | 180 | 50 | 31.8 | 44 | 6 | 70 | 4 | 28.4 | 123.8 |
| 50 | 2 | 215 | 62.5 | 38.1 | 57 | 8 | 105 | 8 | 25.4 | 165.1 |
| 65 | 2 1/2 | 245 | 75.4 | 41.3 | 64 | 8 | 124 | 8 | 28.4 | 190.5 |
| 80 | 3 | 240 | 91.4 | 38.1 | 54 | 10 | 127 | 8 | 25.4 | 190.5 |
| 100 | 4 | 290 | 116.8 | 44.5 | 70 | 11 | 159 | 8 | 31.7 | 235 |
| 125 | 5 | 350 | 144.4 | 50.8 | 79 | 11 | 190 | 8 | 35 | 279.4 |
| 150 | 6 | 380 | 171.4 | 55.6 | 86 | 13 | 235 | 12 | 31.7 | 317.5 |
| 200 | 8 | 470 | 222.2 | 63.5 | 114 | 13 | 298 | 12 | 38.1 | 393.7 |
| 250 | 10 | 545 | 277.4 | 69.9 | 127 | 13 | 368 | 16 | 38.1 | 469.9 |
| 300 | 12 | 610 | 328.2 | 79.4 | 143 | 13 | 419 | 20 | 38.1 | 533.4 |
| 350 | 14 | 640 | 360.2 | 85.8 | 156 | 13 | 451 | 20 | 41.1 | 558.8 |
| 400 | 16 | 705 | 411.2 | 88.9 | 165 | 13 | 508 | 20 | 44.4 | 616 |
| 450 | 18 | 785 | 462.3 | 101.6 | 190 | 13 | 565 | 20 | 50.8 | 685.8 |
| 500 | 20 | 855 | 514.4 | 108 | 210 | 13 | 622 | 20 | 53.8 | 749.3 |
| 600 | 24 | 1040 | 616 | 139.7 | 267 | 13 | 749 | 20 | 66.55 | 901.7 |
Размеры и весовая диаграмма для ASME/ANSI B16.5 Класс 1500
| DN | NPS | Overall Diameter | Inside Diameter(Min.) | Thickness of Flange(Min.) | Overall Lenght | Lap Radius | Diameter of Hub | Number of Bolts | Diameter of Bolt Holes | Diameter of Bolt Circle |
| A | B | C | D | R | F | H | I | J | ||
| 15 | 1/2 | 120 | 22.9 | 22.3 | 32 | 3 | 38 | 4 | 22.3 | 82.6 |
| 20 | 3/4 | 130 | 28.2 | 25.4 | 35 | 3 | 44 | 4 | 22.3 | 88.9 |
| 25 | 1 | 150 | 34.9 | 28.6 | 41 | 3 | 52 | 4 | 25.4 | 101.6 |
| 32 | 1 1/4 | 160 | 43.7 | 28.6 | 41 | 5 | 64 | 4 | 25.4 | 111.1 |
| 40 | 1 1/2 | 180 | 50 | 31.8 | 44 | 6 | 70 | 4 | 28.4 | 123.8 |
| 50 | 2 | 215 | 62.5 | 38.1 | 57 | 8 | 105 | 8 | 25.4 | 165.1 |
| 65 | 2 1/2 | 245 | 75.4 | 41.3 | 64 | 8 | 124 | 8 | 28.4 | 190.5 |
| 80 | 3 | 265 | 91.4 | 47.7 | 73 | 10 | 133 | 8 | 25.4 | 190.5 |
| 100 | 4 | 310 | 116.8 | 54 | 90 | 11 | 162 | 8 | 31.7 | 235 |
| 125 | 5 | 375 | 144.4 | 73.1 | 105 | 11 | 197 | 8 | 35 | 279.4 |
| 150 | 6 | 395 | 171.4 | 82.6 | 119 | 13 | 229 | 12 | 31.7 | 317.5 |
| 200 | 8 | 485 | 222.2 | 92.1 | 143 | 13 | 292 | 12 | 38.1 | 393.7 |
| 250 | 10 | 585 | 277.4 | 108 | 178 | 13 | 368 | 16 | 38.1 | 469.9 |
| 300 | 12 | 675 | 328.2 | 123.9 | 219 | 13 | 451 | 20 | 38.1 | 533.4 |
| 350 | 14 | 750 | 360.2 | 133.4 | 241 | 13 | 495 | 20 | 41.1 | 558.8 |
| 400 | 16 | 825 | 411.2 | 146.1 | 260 | 13 | 552 | 20 | 44.4 | 616 |
| 450 | 18 | 915 | 462.3 | 162 | 276 | 13 | 597 | 20 | 50.8 | 685.8 |
| 500 | 20 | 985 | 514.4 | 177.8 | 292 | 13 | 641 | 20 | 53.8 | 749.3 |
| 600 | 24 | 1170 | 616 | 203.2 | 330 | 13 | 762 | 20 | 66.55 | 901.7 |
Размеры и весовая диаграмма для ASME/ANSI B16.5 класса 2500
| DN | NPS | Overall Diameter | Inside Diameter(Min.) | Thickness of Flange(Min.) | Overall Lenght | Lap Radius | Diameter of Hub | Number of Bolts | Diameter of Bolt Holes | Diameter of Bolt Circle |
| A | B | C | D | R | F | H | I | J | ||
| 15 | 1/2 | 135 | 22.9 | 30.2 | 40 | 3 | 43 | 4 | 22.3 | 88.9 |
| 20 | 3/4 | 140 | 28.2 | 31.8 | 43 | 3 | 51 | 4 | 22.3 | 95.2 |
| 25 | 1 | 160 | 34.9 | 35 | 48 | 3 | 57 | 4 | 25.4 | 108 |
| 32 | 1 1/4 | 185 | 43.7 | 38.1 | 52 | 5 | 73 | 4 | 28.4 | 130.2 |
| 40 | 1 1/2 | 205 | 50 | 44.5 | 60 | 6 | 79 | 4 | 31.75 | 146 |
| 50 | 2 | 235 | 62.5 | 50.9 | 70 | 8 | 95 | 8 | 28.4 | 171.4 |
| 65 | 2 1/2 | 265 | 75.4 | 57.2 | 79 | 8 | 114 | 8 | 31.75 | 196.8 |
| 80 | 3 | 305 | 91.4 | 66.7 | 92 | 10 | 133 | 8 | 35.1 | 228.6 |
| 100 | 4 | 355 | 116.8 | 76.2 | 108 | 11 | 165 | 8 | 41.1 | 273 |
| 125 | 5 | 420 | 144.4 | 92.1 | 130 | 11 | 203 | 8 | 47.8 | 323.8 |
| 150 | 6 | 485 | 171.4 | 108 | 152 | 13 | 235 | 8 | 53.8 | 368.3 |
| 200 | 8 | 550 | 222.2 | 127 | 178 | 13 | 305 | 12 | 53.8 | 438.2 |
| 250 | 10 | 675 | 277.4 | 165.1 | 229 | 13 | 375 | 12 | 66.55 | 539.8 |
| 300 | 12 | 760 | 328.2 | 184.2 | 254 | 13 | 441 | 12 | 73.15 | 619.1 |
информация о продукте
1. Размер: 1/2 "-60" (DN10-DN1500)
2. Типы: скользящий фланцевый фланце, фланце сварки, слепой фланец, сварка гнезда, резьбовой фланцевый фланцевый фланцевый фланцевый, пластиковый фланцевой фланк, длинная сварка и плоская фланца и т. Д;
3. Материал:
Углеродная сталь: ASTM A105/SA105N; ASTM A350 LF1; LF2; Cl1/cl2, ct20; 16mn; rst37.2; s235jr; p245gh; p250gh; p250ghm; C22.8; Q235; 15CRMO
Нержавеющая сталь: ASTM A182, SS303; SS304/304L; SS316/316L; F321; F347; 316ti; A182F317/317L; SS400; SF440
Сплава Сталь: ASTM A182 A182 F12, F11, F22, F5, F9, F91, F51, F53, F55, F60, F44, F304H, F316H, F317H, F321H, F347H, InceslEl 600,625,825, etc.
4. Толщина стены: SCH5, SCH10, SCH20, SCH30, STD, SCH40, XS, SCH80, SCH100, SCH120, SCH140, XXS, SCH160;
5. Тип соединения: поднятая лицо, плоская поверхность, кольцо, сустав, лицо коленного сустава, большой мужской женский, маленький мужской женский, большой язык, канавка, маленький тренд, канавка и т. Д.
6. Рейтинг давления:
• ANSI B16.5: класс 150 фланцев 2500 фланцев ；
• DIN: 6BAR 10BAR 16BAR 25BAR 40BAR 63BAR
• JIS: 5K фланцы-30K фланцы
• EN1092-1: 6BAR 10BAR 16BAR 25BAR 40BAR 63BAR 100BAR
7. Обработка поверхности: масла против роста, черный / желтый / прозрачный / электрический оцинкованный / горячий оцинкованный.
8. Черепкая поверхность: FF, RF, MFM, TG, FF
9. Тепловая обработка: нормализация, отжиг, гашение отпуска.
10. Стандарт:
(1) ANSI B16.5, A105 150LB / 300LB / 600LB / 900LB / 1500LB / 2500LB
(2) DIN 2573 PN6 / DIN 2576 PN10 / DIN2502 PN16 / DIN2503 P25-40 / DIN2566 PN16 / DIN2631-2635 RST37.2 или C22.8
(3) JIS SS400 или SF440 5K / 10K / 16K / 20K / 30K
(4) Uni 2276 /2277 /2278 /6084 /6089 /6090 /2544 /2282 / 6091-6093
(5) EN1092 PN6 / PN10 / PN16 / PN25 / PN40 / TYPE1 TYPE2 Тип 5 Тип 12 Тип 13
(6) BS4504 SANI1123 1000/3, 1600/3, 2500/3, T/D, T/E, T/F Фланец углеродистой стали
(7) AS2129 Таблица D / Таблица H / Таблица e Фланец углеродистой стали.
(8) GOST 12820-80 / 12821-80 Фланец углеродистой стали
11. Терпимость: в соответствии с стандартом.
12. Сертификация: ISO9001: 2000, API, CE
13. Пакет: фанерная поддона или корпус.
14. Время доставки: в ближайшее время, в течение периода, требуемого клиентом.
15. Платеж срок: T/T или L/C
16. Пример: доступен
17. Цена: >> Получите новейший ценовой лист (ценовой список и технический
узнать сейчас
Если у вас есть какие-либо вопросы или пожелания по продукту, пожалуйста, заполните следующую форму, и мы свяжемся с вами как можно скорее.
