Фланец

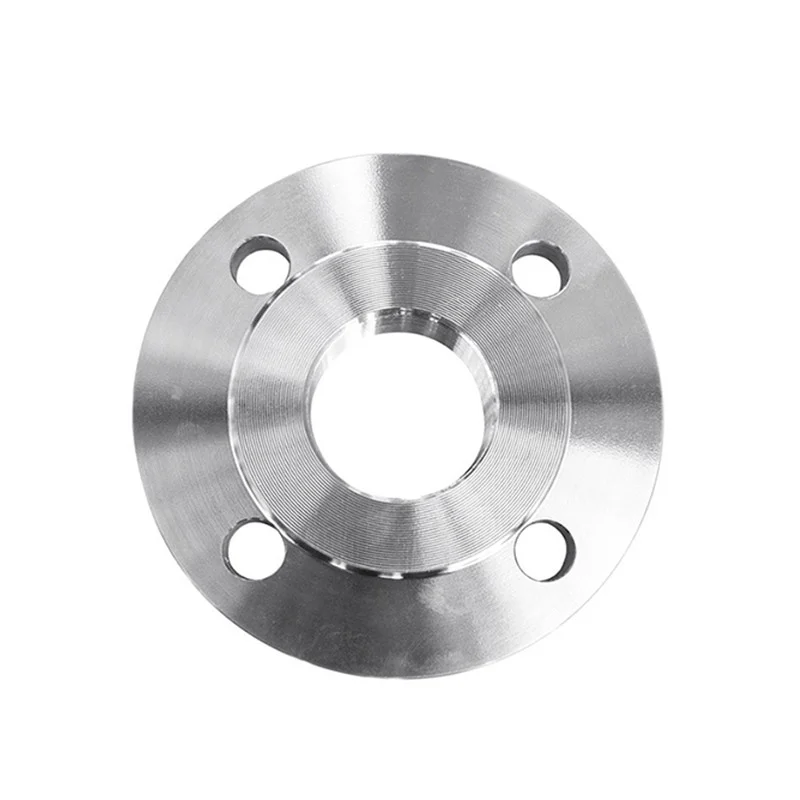

Плоский фланце

Заявление:

ASME B16.5 Плоский фланца является одним из различных фланцев, использующих различные материалы, в соответствии с различными стандартами производства. Сваркой с помощью другой фланцевой или стальной трубки можно использовать плоские фланцы для разных целей, таких как закрытие трубы или соединение клапана к другой трубе. Как производители плоских фланца в Китае, Eathu предлагает плоские фланцы разных размеров и разные материалы. Плоский фланец имеет плоскую поверхность, которая обеспечивает максимальный контакт с другими частями, подключенными к фланце или через фланец в приложениях трубопровода.

Технические характеристики:

ANSI 150 Flate Face Flancemensions и вес

Nominal Pipe Size	Diameter of Pipe		Flange I.D	No. of holes	Flange Dia	Thk of Flange	Dia of Bolt Circle	Dia of Bolt Holes	Approx.Weight
DN	ISO	DIN	D5	BN	D	b	K	d2	KG/PCS
10	–	14	14.5	4	90	16	60	14	0.7
10	17.2	–	17.7	4	90	16	60	14	0.69
15	–	20	21	4	95	16	65	14	0.77
15	21.3	–	22	4	95	16	65	14	0.77
20	–	25	26	4	105	18	75	14	1.06
20	26.9	–	27.6	4	105	18	75	14	1.05
25	–	30	31	4	115	18	85	14	1.27
25	33.7	–	34.4	4	115	18	85	14	1.25
32	–	38	39	4	140	18	100	18	1.86
32	42.4	–	43.1	4	140	18	100	18	1.83
40	–	44.5	45.5	4	150	18	110	18	2.12
40	48.3	–	49	4	150	18	110	18	2.09
50	–	57	58.1	4	165	20	125	18	2.78
50	60.3	–	61.1	4	165	20	125	18	2.74
65	76.1	–	77.1	8	185	22	145	18	3.48
80	88.9	–	90.3	8	200	24	160	18	4.33
100	–	108	109.6	8	235	24	190	22	5.82
100	114.3	–	115.9	8	235	24	190	22	5.61
125	–	133	134.8	8	270	26	220	26	7.91
125	139.7	–	141.6	8	270	26	220	26	7.6
150	–	159	161.1	8	300	28	250	26	10.12
150	168.3	–	170.5	8	300	28	250	26	9.58
175	193.7	–	196.1	12	350	32	295	30	14.45
200	219.1	–	221.8	12	375	34	320	30	16.9
250	–	267	270.2	12	450	38	385	33	27.28
250	273	–	276.2	12	450	38	385	33	26.51
300	323.9	–	327.6	16	515	42	450	33	36.38
350	355.6	–	359.7	16	580	46	510	36	52.83
350	–	368	372.2	16	580	46	510	36	50.24
400	406.4	–	411	16	660	50	585	39	74.71
400	–	419	423.7	16	660	50	585	39	71.44
500	508	–	513.6	20	755	52	670	42	86.87
600	610	–	616.5	20	890	54	795	48	121.84
700	711	–	716	24	995	58	900	48	150.93
800	813	–	818	24	1140	64	1030	56	219.08
900	914	–	920	28	1250	70	1140	56	271.16
1000	1016	–	1022	28	1360	78	1250	56	344.95

информация о продукте

1. Размер: 1/2 "-60" (DN10-DN1500)

2. Типы: скользящий фланцевый фланце, фланце сварки, слепой фланец, сварка гнезда, резьбовой фланцевый фланцевый фланцевый фланцевый, пластиковый фланцевой фланк, длинная сварка и плоская фланца и т. Д;

3. Материал:

• Углеродная сталь: ASTM A105/SA105N; ASTM A350 LF1; LF2; Cl1/cl2, ct20; 16mn; rst37.2; s235jr; p245gh; p250gh; p250ghm; C22.8; Q235; 15CRMO

• нержавеющая сталь: ASTM A182, SS303; SS304/304L; SS316/316L; F321; F347; 316ti; A182F317/317L; SS400; SF440

• Сплава Сталь: ASTM A182 A182 F12, F11, F22, F5, F9, F91, F51, F53, F55, F60, F44, F304H, F316H, F317H, F321H, F347H, INSEL 600,625,825, Etc.

4. Толщина стены: SCH5, SCH10, SCH20, SCH30, STD, SCH40, XS, SCH80, SCH100, SCH120, SCH140, XXS, SCH160;

5. Тип соединения: поднятая лицо, плоская поверхность, кольцо, сустав, лицо коленного сустава, большой мужской женский, маленький мужской женский, большой язык, канавка, маленький тренд, канавка и т. Д.

6. Рейтинг давления:

• ANSI B16.5: класс 150 фланцев 2500 фланцев ；

• DIN: 6BAR 10BAR 16BAR 25BAR 40BAR 63BAR

• JIS: 5K фланцы-30K фланцы

• EN1092-1: 6BAR 10BAR 16BAR 25BAR 40BAR 63BAR 100BAR

7. Обработка поверхности: масла против роста, черный / желтый / прозрачный / электрический оцинкованный / горячий оцинкованный.

8. Черепкая поверхность: FF, RF, MFM, TG, FF

9. Тепловая обработка: нормализация, отжиг, гашение отпуска.

10. Стандарт:

(1) ANSI B16.5, A105 150LB / 300LB / 600LB / 900LB / 1500LB / 2500LB

(2) DIN 2573 PN6 / DIN 2576 PN10 / DIN2502 PN16 / DIN2503 P25-40 / DIN2566 PN16 / DIN2631-2635 RST37.2 или C22.8

(3) JIS SS400 или SF440 5K / 10K / 16K / 20K / 30K

(4) Uni 2276 /2277 /2278 /6084 /6089 /6090 /2544 /2282 / 6091-6093

(5) EN1092 PN6 / PN10 / PN16 / PN25 / PN40 / TYPE1 TYPE2 Тип 5 Тип 12 Тип 13

(6) BS4504 SANI1123 1000/3, 1600/3, 2500/3, T/D, T/E, T/F Фланец углеродистой стали

(7) AS2129 Таблица D / Таблица H / Таблица e Фланец углеродистой стали.

(8) GOST 12820-80 / 12821-80 Фланец углеродистой стали

11. Терпимость: в соответствии с стандартом.

12. Сертификация: ISO9001: 2000, API, CE

13. Пакет: фанерная поддона или корпус.

14. Время доставки: в ближайшее время, в течение периода, требуемого клиентом.

15. Платеж срок: T/T или L/C

16. Пример: доступен

17. Цена: >> Получите новейший ценовой лист (ценовой список и технический)
