Asmeansi B16.48 Line Blanks Flange

Технические характеристики:

DIMENSIONS OF CALSS 150						DIMENSIONS OF CALSS 300
RAISED FACE FIGURE 8 BLANKS						RAISED FACE FIGURE 8 BLANKS
NPS	Inside	Outside	Centerline	Thickness	Tie bar	NPS	Inside	Outside	Centerline	Thickness	Tie bar
	Diameter	Diameter	Dimension	t.in.	W.in.		Diameter	Diameter	Dimension	t.in.	W.in.
	B.in.	O.in.	A.in.				B.in.	O.in.	A.in.
1/2	0.62	1.75	2.38	0.12	1.5	1/2	0.62	0	2.62	0.25	1.5
3/4	0.82	2.12	2.75	0.12	1.5	3/4	0.82	2.5	3.25	0.25	1.5
1	1.05	2.5	3.12	0.12	1.5	1	1.05	2.75	3.5	0.25	1.5
1.1/4	1.66	2.88	3.5	0.25	1.5	1.1/4	1.66	3.12	3.88	0.25	1.5
1.1/2	1.9	3.25	3.88	0.25	1.5	1.1/2	1.9	3.62	4.5	0.25	2
2	2.38	4	4.75	0.25	2	2	2.38	4.25	5	0.38	2
2.1/2	2.88	4.75	5.5	0.25	2	2.1/2	2.88	5	5.88	0.38	2.5
3	3.5	5.25	6	0.25	2.5	3	3.5	5.75	6.62	0.38	2.5
3.1/2	4	6.25	7	0.38	2.5	3.1/2	4	6.38	7.25	0.5	2.5
4	4.5	6.75	7.5	0.38	2.5	4	4.5	7	7.88	0.5	2.5
5	5.66	7.62	8.5	0.38	3	5	5.56	8.38	9.25	0.62	3
6	6.62	8.62	9.5	0.5	3	6	6.62	9.75	10.62	0.62	3
8	8.62	10.88	11.75	0.5	3	8	8.62	12	13	0.88	3.5
10	10.75	13.25	14.25	0.62	4	10	10.75	14.12	15.25	1	4
12	12.75	16	17	0.75	4	12	12.75	16.5	17.75	1.12	4
14	14	17.62	18.75	0.75	4.25	14	14	19	20.25	1.25	4.75
16	16	20.12	21.25	0.88	4.25	16	16	21.12	22.5	1.5	4.88
18	18	21.5	22.75	1	4.5	18	18	23.38	24.75	1.62	4.5
20	20	23.75	25	1.12	4.75	20	20	25.62	27	1.75	4.75
24	24	28.12	29.5	1.25	5.5	24	24	30.38	32	2	5.5

DIMENSIONS OF CALSS 600						DIMENSIONS OF CALSS 900
RAISED FACE FIGURE 8 BLANKS						RAISED FACE FIGURE 8 BLANKS
NPS	Inside	Outside	Centerline	Thickness	Tie bar	NPS	Inside	Outside	Centerline	Thickness	Tie bar
	Diameter	Diameter	Dimension	t.in.	W.in.		Diameter	Diameter	Dimension	t.in.	W.in.
	B.in.	O.in.	A.in.				B.in.	O.in.	A.in.
1/2	0.62	2	2.62	0.25	1.5	1/2	0.62	2.38	3.25	0.25	1.5
3/4	0.82	2.5	3.25	0.25	1.5	3/4	0.82	2.62	3.5	0.25	1.62
1	1.05	2.75	3.5	0.25	2.25	1	1.05	3	4	0.25	2.25
1.1/4	1.44	3.12	3.88	0.38	2.25	1.1/4	1.44	3.38	4.38	0.38	2.25
1.1/2	1.68	3.62	4.5	0.38	2.62	1.1/2	1.68	3.75	4.88	0.38	2.62
2	2.16	4.25	5	0.38	2.25	2	2.16	5.5	6.5	0.5	2.25
2.1/2	2.64	5	5.88	0.5	2.62	2.1/2	2.64	6.38	7.5	0.5	2.62
3	3.26	5.75	6.62	0.5	2.62	3	3.26	6.5	7.5	0.62	2.62
3.1/2	3.76	6.25	7.25	0.62	3	4	4.26	8	9.25	0.75	3
4	4.26	7.5	8.5	0.62	3	5	5.3	9.62	11	0.88	3.38
5	5.3	9.38	10.5	0.75	3.38	6	6.36	11.25	12.5	1	3.38
6	6.36	10.38	11.5	0.88	3.38	8	8.33	14	15.5	1.38	3.75
8	8.33	12.5	13.75	1.12	3.75	10	10.42	17	18.5	1.62	4.12
10	10.42	15.62	17	1.38	4.12	12	12.39	19.5	21	1.88	4.12
12	12.39	17.88	19.25	1.62	4.12	14	13.62	20.38	22	2.12	4.5
14	13.62	19.25	20.75	1.75	4.5	16	15.62	22.5	24.25	2.38	4.88
16	15.62	22.12	23.75	2	4.88	18	17.62	25	27	2.62	5.25
18	17.62	24	25.75	2.12	5.25	20	19.56	27.38	29.5	2.88	5.25
20	19.56	26.75	28.5	2.5	5.25	24	23.5	32.88	35.5	3.5	6
24	23.5	31	33	2.88	6

информация о продукте

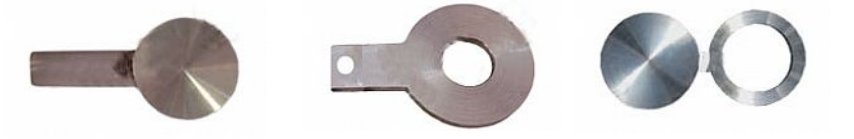

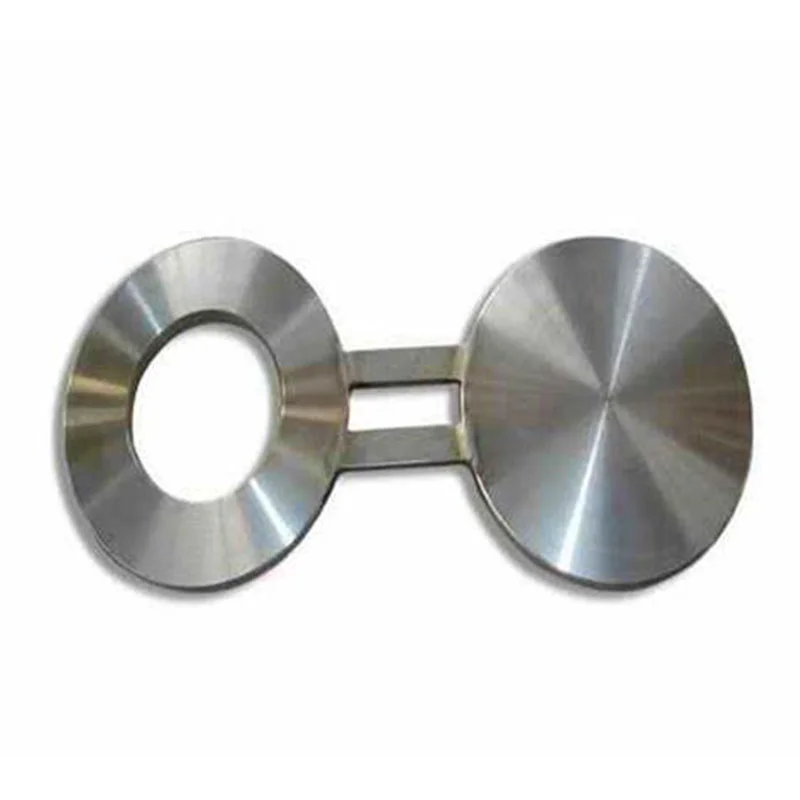

Это комбинация двух, которые могут быть повернуты, чтобы функционировать как отдельная связка или проставка кольца. Этот вид фланца, как правило, является кусочком металла, чем разрезан, чтобы поместиться между двумя трубными фланцами, и, как правило, зажатый между двумя прокладками. Слепой зрелища часто изготавливается из двух металлических дисков, которые прикреплены друг к другу небольшим участком стали. Остров похож на пару очков или очков - отсюда и название Spectacle Blind Flance. Один конец слепых будет иметь отверстие, чтобы позволить поток через трубу во время работы, а другой конец твердый, чтобы блокировать поток во время технического обслуживания. Как правило, они устанавливаются в качестве постоянного устройства для разделения системы процесса трубопроводов.

Вся идея слепой зрелища заключается в том, что можно быть абсолютно уверенным, что предмет оборудования правильно и надежно запускается без возможности какого -либо потока или утечки через клапан во время технического обслуживания. Поток может быть направлен на другие предметы оборудования, но не только пропустил заготовку, так как это поставит под угрозу функцию безопасности слепых зрелищ. Поток должен отключиться и облегчить давление, прежде чем ослаблять болты фланца и размахивать слепыми.

Размер: 1/2 "~ 24" (DN15 ~ DN600)

Рейтинги давления: класс 150, класс 300LB, класс 600LB, класс 900LB, класс 1500LB, класс 2500;

Обработка поверхности: антиростовое масло, черное / желтое / прозрачное / электрическое оцинкованное / горячее оцинкованное

Упаковка: достойная море упаковка в деревянных корпусах или на деревянных поддонах или согласно специальному требованию клиентов

Мин

Доставка: через 30 дней после получения официального заказа;

Оплата: T/T или L/C

Диапазон применений: нефтяная, химическая промышленность, разговоры о водоснабжении, электроэнергию, природный газ, угольный газ, водоснабжение и другие проекты трубопровода.

Более подробная информация доступна при получении вашего запроса.

2. Подробная информация

Материал:

ASTM A105 ASTM A181, ASTM A516, Стандартная спецификация ASTM A36 для косаний, углеродистая сталь для компонентов трубопровода.

A182 F304/F304L, F316/F316L, 309, 310, 317L, 321, 347, 904L Стандартная спецификация для кованых или свернутых фланцев труб с сплавным стали, подделки, клапанов и деталей для высокотемпературного обслуживания.

Стандартная спецификация ASTM A350 для косаний, углеродной и низкопластной стали, требующих тестов на выемку NESS для компонентов трубопровода.

Стандартная спецификация ASTM A694 для косяков, углерода и сплавов, для трубных фланцев, фитингов, клапанов и деталей для службы высокого давления.

Стандарт, размеры и вес:
