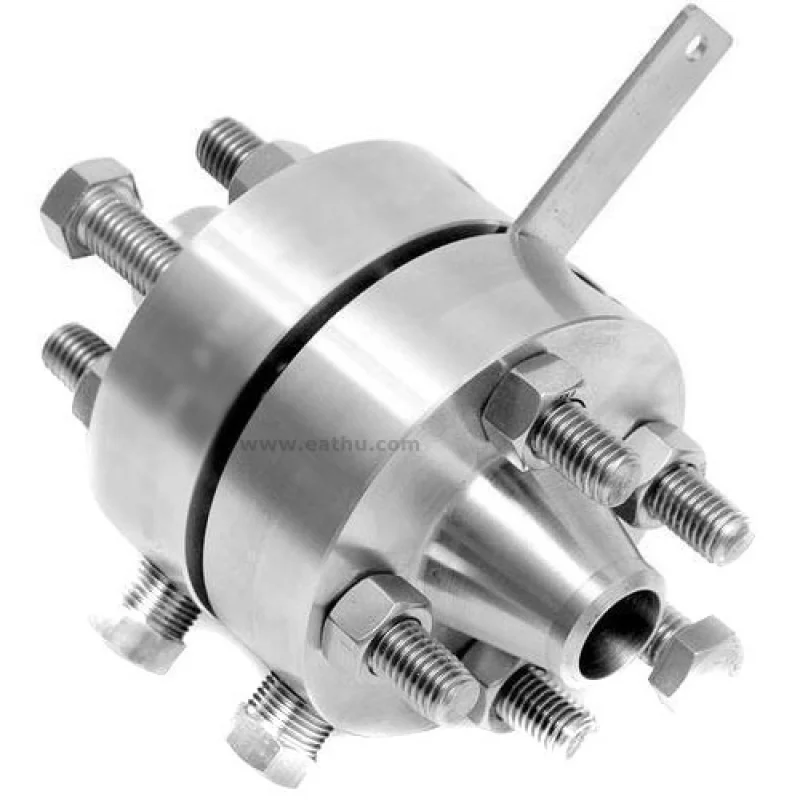

Фланец
Технические характеристики:
| NPS | A | R | O | T | H | X | Tg |
| 1 | 33.4 | 50.8 | 125 | 36.6 | 81 | 54 | 6.4 |
| 1½ | 48.3 | 73 | 155 | 36.6 | 84 | 70 | 6.4 |
| 2 | 60.3 | 92.1 | 165 | 36.6 | 84 | 84 | 6.4 |
| 2½ | 73 | 104.8 | 190 | 36.6 | 87 | 100 | 6.4 |
| 3 | 88.9 | 127 | 210 | 36.6 | 87 | 117 | 9.5 |
| 4 | 114.3 | 157.2 | 255 | 36.6 | 90 | 146 | 12.7 |
| 6 | 168.3 | 215.9 | 320 | 36.6 | 98 | 206 | 12.7 |
| 8 | 219.1 | 269.9 | 380 | 39.7 | 110 | 260 | 12.7 |
| 10 | 273 | 323.8 | 445 | 46.1 | 116 | 321 | 12.7 |
| 12 | 323.8 | 381 | 520 | 49.3 | 129 | 375 | 12.7 |
| 14 | 355.6 | 412.8 | 585 | 52.4 | 141 | 425 | 12.7 |
| 16 | 406.4 | 469.9 | 650 | 55.6 | 144 | 483 | 12.7 |
| 18 | 457 | 533.4 | 710 | 58.8 | 157 | 533 | 12.7 |
| 20 | 508 | 584.2 | 775 | 62 | 160 | 587 | 12.7 |
| 24 | 610 | 692.2 | 915 | 68.3 | 167 | 702 | 12.7 |
| NPS | Bolt Diameter | # Bolts | Bolt holes diameter | Bolts Diameter | Bolts length mm. |
| 1 | 88.9 | 4 | 11/16" | 5/8" | 125 |
| 1½ | 114.3 | 4 | 11/16" | 3/4" | 135 |
| 2 | 127 | 8 | 11/16" | 5/8" | 125 |
| 2½ | 149.2 | 8 | 13/16" | 3/4" | 135 |
| 3 | 168.3 | 8 | 13/16" | 3/4" | 135 |
| 4 | 200 | 8 | 13/16" | 3/4" | 135 |
| 6 | 269.9 | 12 | 7/8" | 3/4" | 135 |
| 8 | 330.2 | 12 | 1" | 7/8" | 145 |
| 10 | 387.4 | 16 | 1-1/8" | 1" | 165 |
| 12 | 450.8 | 16 | 1-1/4" | 1-1/8" | 180 |
| 14 | 514.4 | 20 | 1-1/4" | 1-1/8" | 185 |
| 16 | 571.5 | 20 | 1-3/8" | 1-1/4" | 195 |
| 18 | 628.6 | 24 | 1-3/8" | 1-1/4" | 205 |
| 20 | 685.8 | 24 | 1-3/8" | 1-1/4" | 215 |
| 24 | 812.8 | 24 | 1-3/8" | 1-1/2" | 240 |
Комментарии: Высота поднятого лица (RF) в классе 300 составляет 2 мм
Размеры фланца отверстия сварной шейки RF, класс 600
| NPS | A | R | O | T | H | X | Tg |
| 1 | 33.5 | 50.8 | 125 | 36.6 | 81 | 54 | 6.4 |
| 1½ | 48.3 | 73 | 155 | 36.6 | 84 | 70 | 6.4 |
| 2 | 60.3 | 92.1 | 165 | 36.6 | 84 | 84 | 6.4 |
| 2½ | 73 | 104.8 | 190 | 36.6 | 87 | 100 | 6.4 |
| 3 | 88.9 | 127 | 210 | 36.6 | 87 | 117 | 9.5 |
| 4 | 114.3 | 157.2 | 275 | 38.1 | 102 | 152 | 12.7 |
| 6 | 168.3 | 215.9 | 355 | 47.7 | 117 | 222 | 12.7 |
| 8 | 219.1 | 269.9 | 420 | 55.6 | 133 | 273 | 12.7 |
| 10 | 273 | 323.8 | 510 | 63.5 | 152 | 343 | 12.7 |
| 12 | 323.8 | 381 | 560 | 66.7 | 156 | 400 | 12.7 |
| 14 | 355.6 | 412.8 | 605 | 69.9 | 165 | 432 | 12.7 |
| 16 | 406.4 | 469.9 | 685 | 76.2 | 178 | 495 | 12.7 |
| 18 | 457.2 | 533.4 | 745 | 82.6 | 184 | 546 | 12.7 |
| 20 | 508 | 584.2 | 815 | 88.9 | 190 | 610 | 12.7 |
| 24 | 609.6 | 692.2 | 940 | 101.6 | 203 | 718 | 12.7 |
| NPS | BOLT CIRCLE DIAM. | BOLTS # | HOLES DIAM. | BOLTS DIAMETER | BOLTS LENGTH |
| 1 | 88.9 | 4 | 11/16" | 5/8" | 125 |
| 1½ | 114.3 | 4 | 13/16" | 3/4" | 135 |
| 2 | 127 | 8 | 11/16" | 5/8" | 125 |
| 2½ | 149.2 | 8 | 13/16" | 3/4" | 135 |
| 3 | 168.3 | 8 | 13/16" | 3/4" | 135 |
| 4 | 215.9 | 8 | 1" | 7/8" | 150 |
| 6 | 292.1 | 12 | 1-1/8" | 1" | 180 |
| 8 | 349.2 | 12 | 1-1/4" | 1-1/8" | 195 |
| 10 | 431.8 | 16 | 1-3/8" | 1-1/4" | 220 |
| 12 | 489 | 20 | 1-3/8" | 1-1/4" | 230 |
| 14 | 527 | 20 | 1-1/2" | 1-3/8" | 240 |
| 16 | 603.2 | 20 | 1-5/8" | 1-1/2" | 260 |
| 18 | 654 | 20 | 1-3/4" | 1-5/8" | 280 |
| 20 | 723.9 | 24 | 1-3/4" | 1-5/8" | 300 |
| 24 | 838.2 | 24 | 2" | 1-5/8" | 335 |
Комментарии: Высота поднятого лица (RF) в классе 600 составляет 2 мм при NP 1 - NPS 3 и 7 мм при NPS 4 - NPS 24.
Размеры фланца отверстия сварной шейки RF, класс 900
| NPS | R | O | T | H | X | A | Tg |
| 1 | 50.8 | 125 | 36.6 | 81 | 54 | 33.5 | 6.4 |
| 1½ | 73 | 155 | 36.6 | 84 | 70 | 48.3 | 6.4 |
| 2 | 92.1 | 165 | 36.6 | 84 | 84 | 60.3 | 6.4 |
| 2½ | 104.8 | 190 | 36.6 | 87 | 100 | 73 | 6.4 |
| 3 | 127 | 240 | 38.1 | 102 | 127 | 88.9 | 9.5 |
| 4 | 157.2 | 290 | 44.5 | 114 | 159 | 114.3 | 12.7 |
| 6 | 215.9 | 380 | 55.6 | 140 | 235 | 168.3 | 12.7 |
| 8 | 269.9 | 470 | 63.5 | 162 | 298 | 219.1 | 12.7 |
| 10 | 323.8 | 545 | 69.9 | 184 | 368 | 273 | 12.7 |
| 12 | 381 | 610 | 79.4 | 200 | 419 | 323.8 | 12.7 |
| 14 | 412.8 | 640 | 85.8 | 213 | 451 | 355.6 | 12.7 |
| 16 | 469.9 | 705 | 88.9 | 216 | 508 | 406.4 | 12.7 |
| 18 | 533.4 | 785 | 101.6 | 229 | 565 | 457.2 | 12.7 |
| 20 | 584.2 | 855 | 108 | 248 | 622 | 508 | 12.7 |
| 24 | 692.2 | 1040 | 139.7 | 292 | 749 | 609.6 | 12.7 |
| NPS | BOLT CIRCLE DIAM. | BOLTS # | HOLES DIAM. | BOLTS DIAMETER | BOLTS LENGTH |
| 1 | 88.9 | 4 | 11/16" | 5/8" | 125 |
| 1½ | 114.3 | 4 | 13/16" | 3/4" | 135 |
| 2 | 127 | 8 | 11/16" | 5/8" | 125 |
| 2½ | 149.2 | 8 | 13/16" | 3/4" | 135 |
| 3 | 190.5 | 8 | 1" | 7/8" | 150 |
| 4 | 235 | 8 | 1-1/4" | 1-1/8" | 180 |
| 6 | 317.5 | 12 | 1-1/4" | 1-1/8" | 195 |
| 8 | 393.7 | 12 | 1-1/2" | 1-3/8" | 230 |
| 10 | 469.9 | 16 | 1-1/2" | 1-3/8" | 240 |
| 12 | 533.4 | 20 | 1-1/2" | 1-3/8" | 260 |
| 14 | 558.8 | 20 | 1-5/8" | 1-1/2" | 280 |
| 16 | 616 | 20 | 1-3/4" | 1-5/8" | 290 |
| 18 | 685.8 | 20 | 2" | 1-7/8" | 330 |
| 20 | 749.3 | 20 | 2-1/8" | 2 | 355 |
| 24 | 901.7 | 20 | 2-1/8" | 2-1/2" | 445 |
| Комментарии: Высота поднятого лица (RF) в классе 900 составляет 7 мм. | |||||
Размеры фланца отверстия сварной шейки RF, класс 1500
| NPS | R | O | T | H | X | A | Tg |
| 1 | 50.8 | 150 | 38.1 | 83 | 52 | 33.5 | 6.4 |
| 1½ | 73 | 180 | 38.1 | 89 | 70 | 48.3 | 6.4 |
| 2 | 92.1 | 215 | 38.1 | 102 | 105 | 60.3 | 6.4 |
| 2½ | 104.8 | 245 | 41.3 | 105 | 124 | 73 | 6.4 |
| 3 | 127 | 265 | 47.7 | 117 | 133 | 88.9 | 9.5 |
| 4 | 157.2 | 310 | 54 | 124 | 162 | 114.3 | 12.7 |
| 6 | 215.9 | 395 | 82.6 | 171 | 229 | 168.3 | 12.7 |
| 8 | 269.9 | 485 | 92.1 | 213 | 292 | 219.1 | 12.7 |
| 10 | 323.8 | 585 | 108 | 254 | 368 | 273 | 12.7 |
| 12 | 381 | 675 | 123.9 | 283 | 451 | 323.8 | 12.7 |
| 14 | 412.8 | 750 | 133.4 | 298 | 495 | 355.6 | 12.7 |
| 16 | 469.9 | 825 | 146.1 | 311 | 552 | 406.4 | 12.7 |
| 18 | 533.4 | 915 | 162 | 327 | 597 | 457.2 | 12.7 |
| 20 | 584.2 | 985 | 177.8 | 356 | 641 | 508 | 12.7 |
| 24 | 692.2 | 1170 | 203.2 | 406 | 762 | 609.6 | 12.7 |
| NPS | BOLT CIRCLE DIAM. | BOLTS # | HOLES DIAM. | BOLTS DIAMETER | BOLTS LENGTH |
| 1 | 101.6 | 4 | 1" | 7/8" | 150 |
| 1½ | 123.8 | 4 | 1-1/8" | 1-1/4" | 160 |
| 2 | 165.1 | 8 | 1" | 7/8" | 150 |
| 2½ | 190.5 | 8 | 1-1/8" | 1" | 165 |
| 3 | 203.2 | 8 | 1-1/4" | 1-1/8" | 185 |
| 4 | 241.3 | 8 | 1-3/8" | 1-3/8" | 205 |
| 6 | 317.5 | 12 | 1-1/2" | 1-3/8" | 265 |
| 8 | 393.7 | 12 | 1-3/4" | 1-5/8" | 300 |
| 10 | 482.6 | 12 | 2" | 1-7/8" | 345 |
| 12 | 571.6 | 16 | 2-1/8" | 2" | 380 |
| 14 | 635 | 16 | 2-3/8" | 2-1/4" | 415 |
| 16 | 704.8 | 16 | 2-5/8" | 2-1/2" | 450 |
| 18 | 774.7 | 16 | 2-7/8" | 2-3/4" | 500 |
| 20 | 831.8 | 16 | 3-1/8" | 3" | 545 |
| 24 | 990.6 | 16 | 3-5/8" | 3-1/2" | 620 |
Комментарии: Высота поднятого лица (RF) в классе 1500 - 7 мм.
Размеры фланца отверстия сварной шейки RF, класс 2500
| NPS | R | O | T | H | X | A | Tg |
| 1 | 50.8 | 160 | 38.1 | 92 | 57 | 33.5 | 6.4 |
| 1½ | 73 | 205 | 44.5 | 111 | 79 | 48.3 | 6.4 |
| 2 | 92.1 | 235 | 50.8 | 127 | 95 | 60.3 | 6.4 |
| 2½ | 104.8 | 265 | 57.2 | 143 | 114 | 73 | 6.4 |
| 3 | 127 | 305 | 66.7 | 168 | 133 | 88.9 | 9.5 |
| 4 | 157.2 | 355 | 76.2 | 190 | 165 | 114.3 | 12.7 |
| 6 | 215.9 | 485 | 108 | 273 | 235 | 168.3 | 12.7 |
| 8 | 269.9 | 550 | 127 | 318 | 305 | 219.1 | 12.7 |
| 10 | 323.8 | 675 | 165.1 | 419 | 375 | 273 | 12.7 |
| 12 | 381 | 760 | 184.2 | 464 | 441 | 323.8 | 12.7 |
| NPS | BOLT CIRCLE DIAM. | BOLTS # | HOLES DIAM. | BOLTS DIAMETER | BOLTS LENGTH |
| 1 | 108 | 4 | 1" | 7/8" | 150 |
| 1½ | 146 | 4 | 1-1/4" | 1-1/8" | 180 |
| 2 | 171.4 | 8 | 1-1/8" | 1" | 185 |
| 2½ | 196.8 | 8 | 1-1/4" | 1-1/8" | 205 |
| 3 | 228.6 | 8 | 1-3/8" | 1-1/4" | 230 |
| 4 | 273 | 8 | 1-5/8" | 1-1/2" | 260 |
| 6 | 368.3 | 8 | 2-1/8" | 2" | 350 |
| 8 | 438.2 | 12 | 2-1/8" | 2" | 385 |
| 10 | 539.8 | 12 | 2-5/8" | 2-1/2" | 490 |
| 12 | 619.1 | 12 | 2-7/8" | 2-3/4" | 540 |
| Комментарии: Высота поднятого лица (RF) в классе 2500 составляет 7 мм. | |||||
Размеры фланца отверстия сварной шейки RTJ, класс 600
| NPS | O | T | H | GROOVE # | P | E |
| 1 | 125 | 36.6 | 81 | R16 | 50.8 | 6.35 |
| 1½ | 155 | 36.6 | 84 | R20 | 68.27 | 6.35 |
| 2 | 165 | 36.6 | 84 | R23 | 82.55 | 7.92 |
| 2½ | 190 | 36.6 | 87 | R26 | 101.6 | 7.92 |
| 3 | 210 | 36.6 | 87 | R31 | 123.83 | 7.92 |
| 4 | 275 | 38.1 | 102 | R37 | 149.23 | 7.92 |
| 6 | 355 | 47.7 | 117 | R45 | 211.12 | 7.92 |
| 8 | 420 | 55.6 | 133 | R49 | 269.88 | 7.92 |
| 10 | 510 | 63.5 | 152 | R53 | 323.85 | 7.92 |
| 12 | 560 | 66.7 | 156 | R57 | 381 | 7.92 |
| 14 | 605 | 69.9 | 165 | R61 | 419.1 | 7.92 |
| 16 | 685 | 76.2 | 178 | R65 | 469.9 | 7.92 |
| 18 | 745 | 82.6 | 184 | R69 | 533.4 | 7.92 |
| 20 | 815 | 88.9 | 190 | R73 | 584.2 | 9.53 |
| 24 | 940 | 101.6 | 203 | R77 | 692.15 | 11.13 |
| NPS | F | R | W | X | A | Tg |
| 1 | 8.74 | 0.8 | 25.4 | 54 | 33.5 | 6.4 |
| 1½ | 8.74 | 0.8 | 25.4 | 70 | 48.3 | 6.4 |
| 2 | 11.91 | 0.8 | 27 | 84 | 60.3 | 6.4 |
| 2½ | 11.91 | 0.8 | 27 | 100 | 73 | 6.4 |
| 3 | 11.91 | 0.8 | 27 | 117 | 88.9 | 9.5 |
| 4 | 11.91 | 0.8 | 27 | 152 | 114.3 | 12.7 |
| 6 | 11.91 | 0.8 | 27 | 222 | 168.3 | 12.7 |
| 8 | 11.91 | 0.8 | 27 | 273 | 219.1 | 12.7 |
| 10 | 11.91 | 0.8 | 27 | 343 | 273 | 12.7 |
| 12 | 11.91 | 0.8 | 27 | 400 | 323.8 | 12.7 |
| 14 | 11.91 | 0.8 | 27 | 432 | 355.6 | 12.7 |
| 16 | 11.91 | 0.8 | 30.2 | 495 | 406.4 | 12.7 |
| 18 | 11.91 | 0.8 | 30.2 | 546 | 457.2 | 12.7 |
| 20 | 13.49 | 1.5 | 31.8 | 610 | 508 | 12.7 |
| 24 | 16.66 | 1.5 | 36.5 | 718 | 609.6 | 12.7 |
Размеры фланца отверстия сварной шейки RTJ, класс 900
| NPS | O | T | H | GROOVE # | P | E |
| 1 | 125 | 36.6 | 81 | R16 | 50.8 | 6.35 |
| 1½ | 155 | 36.6 | 84 | R20 | 68.27 | 6.35 |
| 2 | 165 | 36.6 | 84 | R23 | 82.55 | 7.92 |
| 2½ | 190 | 36.6 | 87 | R26 | 101.6 | 7.92 |
| 3 | 240 | 38.1 | 102 | R31 | 123.83 | 7.92 |
| 4 | 290 | 44.5 | 114 | R37 | 149.23 | 7.92 |
| 6 | 380 | 55.6 | 140 | R45 | 211.12 | 7.92 |
| 8 | 470 | 63.5 | 162 | R49 | 269.88 | 7.92 |
| 10 | 545 | 69.9 | 184 | R53 | 323.85 | 7.92 |
| 12 | 610 | 79.4 | 200 | R57 | 381 | 7.92 |
| 14 | 640 | 85.8 | 213 | R62 | 419.1 | 11.13 |
| 16 | 705 | 88.9 | 216 | R66 | 469.9 | 11.13 |
| 18 | 785 | 101.6 | 229 | R70 | 533.4 | 12.7 |
| 20 | 855 | 108 | 248 | R74 | 584.2 | 12.7 |
| 24 | 1040 | 139.7 | 292 | R78 | 692.15 | 15.88 |
| NPS | F | R | W | X | A | Tg |
| 1 | 8.74 | 0.8 | 25.4 | 54 | 33.5 | 6.4 |
| 1½ | 8.74 | 0.8 | 25.4 | 70 | 48.3 | 6.4 |
| 2 | 11.91 | 0.8 | 27 | 84 | 60.3 | 6.4 |
| 2½ | 11.91 | 0.8 | 27 | 100 | 73 | 6.4 |
| 3 | 11.91 | 0.8 | 27 | 127 | 88.9 | 9.5 |
| 4 | 11.91 | 0.8 | 27 | 159 | 114.3 | 12.7 |
| 6 | 11.91 | 0.8 | 27 | 235 | 168.3 | 12.7 |
| 8 | 11.91 | 0.8 | 27 | 298 | 219.1 | 12.7 |
| 10 | 11.91 | 0.8 | 27 | 368 | 273 | 12.7 |
| 12 | 11.91 | 0.8 | 27 | 419 | 323.8 | 12.7 |
| 14 | 16.66 | 1.5 | 33.3 | 451 | 355.6 | 12.7 |
| 16 | 16.66 | 1.5 | 36.5 | 508 | 406.4 | 12.7 |
| 18 | 19.84 | 1.5 | 39.7 | 565 | 457.2 | 12.7 |
| 20 | 19.84 | 1.5 | 39.7 | 622 | 508 | 12.7 |
| 24 | 26.97 | 2.4 | 47.6 | 749 | 609.6 | 12.7 |
Размеры фланца отверстия сварной шейки RTJ, класс 1500
| NPS | O | T | H | GROOVE # | P | E |
| 1 | 150 | 38.1 | 83 | R16 | 50.8 | 6.35 |
| 1½ | 180 | 38.1 | 89 | R20 | 68.27 | 6.35 |
| 2 | 215 | 38.1 | 102 | R24 | 95.25 | 7.92 |
| 2½ | 245 | 41.3 | 105 | R27 | 107.95 | 7.92 |
| 3 | 265 | 47.7 | 117 | R35 | 136.53 | 7.92 |
| 4 | 310 | 54 | 124 | R39 | 161.93 | 7.92 |
| 6 | 395 | 82.6 | 171 | R46 | 211.14 | 9.52 |
| 8 | 485 | 92.1 | 213 | R50 | 269.88 | 11.13 |
| 10 | 585 | 108 | 254 | R54 | 323.85 | 11.13 |
| 12 | 675 | 123.9 | 283 | R58 | 381 | 14.27 |
| 14 | 750 | 133.4 | 298 | R63 | 419.1 | 15.88 |
| 16 | 825 | 146.1 | 311 | R67 | 469.9 | 17.48 |
| 18 | 915 | 162 | 327 | R71 | 533.4 | 17.48 |
| 20 | 985 | 177.8 | 356 | R75 | 584.2 | 17.48 |
| 24 | 1170 | 203.2 | 406 | R79 | 692.15 | 20.62 |
| NPS | F | R | W | X | A | Tg |
| 1 | 8.74 | 0.8 | 25.4 | 52 | 33.5 | 6.4 |
| 1½ | 8.74 | 0.8 | 25.4 | 70 | 48.3 | 6.4 |
| 2 | 11.91 | 0.8 | 27 | 105 | 60.3 | 6.4 |
| 2½ | 11.91 | 0.8 | 27 | 124 | 73 | 6.4 |
| 3 | 11.91 | 0.8 | 27 | 133 | 88.9 | 9.5 |
| 4 | 11.91 | 0.8 | 27 | 162 | 114.3 | 12.7 |
| 6 | 13.49 | 1.5 | 28.6 | 229 | 168.3 | 12.7 |
| 8 | 16.66 | 1.5 | 33.3 | 292 | 219.1 | 12.7 |
| 10 | 16.66 | 1.5 | 33.3 | 368 | 273 | 12.7 |
| 12 | 23.01 | 1.5 | 39.7 | 451 | 323.8 | 12.7 |
| 14 | 26.97 | 2.4 | 44.4 | 495 | 355.6 | 12.7 |
| 16 | 30.18 | 2.4 | 50.8 | 552 | 406.4 | 12.7 |
| 18 | 30.18 | 2.4 | 50.8 | 597 | 457.2 | 12.7 |
| 20 | 33.32 | 2.4 | 54 | 641 | 508 | 12.7 |
| 24 | 36.53 | 2.4 | 58.7 | 762 | 609.6 | 12.7 |
Размеры фланца отверстия сварной шейки RTJ, класс 2500 RTJ
| 2500# | T | H | GROOVE # | P | E | |
| 1 | 160 | 38.1 | 92 | R18 | 60.33 | 6.35 |
| 1½ | 205 | 44.5 | 111 | R23 | 82.55 | 7.92 |
| 2 | 235 | 50.8 | 127 | R26 | 101.6 | 7.92 |
| 2½ | 265 | 57.2 | 143 | R28 | 111.13 | 9.53 |
| 3 | 305 | 66.7 | 168 | R32 | 127 | 9.53 |
| 4 | 355 | 76.2 | 190 | R38 | 157.18 | 11.13 |
| 6 | 485 | 108 | 273 | R47 | 228.6 | 12.7 |
| 8 | 550 | 127 | 318 | R51 | 279.4 | 14.27 |
| 10 | 675 | 165.1 | 419 | R55 | 342.9 | 17.48 |
| 12 | 760 | 184.2 | 464 | R60 | 406.4 | 17.48 |
| 2500# | F | R | W | X | A | Tg |
| 1 | 8.74 | 0.8 | 25.4 | 57 | 33.5 | 6.4 |
| 1½ | 11.91 | 0.8 | 27 | 79 | 48.3 | 6.4 |
| 2 | 11.91 | 0.8 | 27 | 95 | 60.3 | 6.4 |
| 2½ | 13.49 | 1.5 | 30.2 | 114 | 73 | 6.4 |
| 3 | 13.49 | 1.5 | 30.2 | 133 | 88.9 | 9.5 |
| 4 | 16.66 | 1.5 | 33.3 | 165 | 114.3 | 12.7 |
| 6 | 19.84 | 1.5 | 36.5 | 235 | 168.3 | 12.7 |
| 8 | 23.01 | 1.5 | 39.7 | 305 | 219.1 | 12.7 |
| 10 | 30.18 | 2.4 | 47.6 | 375 | 273 | 12.7 |
| 12 | 33.32 | 2.4 | 50.8 | 441 | 323.8 | 12.7 |
информация о продукте
Фланцы отверстий предназначены для использования вместо стандартных фланцев труб, когда необходимо установить пластину или сопло потока. Пары подтяжков давления обрабатываются в фланце отверстия, что делает отдельные операторы отверстия или подтягивания в стенке трубы ненужными.
Диапазон отверстий с отверстиями Оти охватывает все стандартные размеры и диапазоны, а также все общие фланцевые материалы.
Фланцы доступны в форме сварного шва или сварной шейки и обычно поставляются с двумя затирами по 1/2 дюйма в каждом фланце.
Пластины с отверстием и сопла потока также могут быть поставлены. Фланцы отверстий также могут поставляться в комплекте с наборами для болтов и прокладки.
Функция фланца отверстия заключается в измерении скорости потока товара через систему трубопровода. Фланцы отверстия легко распознать, потому что у них есть отверстие, просверленное через лицо фланца, перпендикулярно трубе. У них также есть дополнительный набор болтов, называемых винтовыми винтами. Эти винты используются, чтобы помочь разделить фланцы, чтобы можно было выполнить проверку и/или замену пластины отверстия. Фланец отверстия представляет собой единый компонент сборочной сборки фланца отверстия. Союз фланца отверстия состоит из двух фланцев отверстия, пластины отверстия, болтов, гайков, винтов и двух прокладок.
Оценка давления фланца отверстия составляет 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов, а обработка поверхности фланца отверстия - антиростовое масло, черная живопись, желтая живопись, прозрачная, электрическая оцинкованная или горячая оцинкованная. Для южноамериканских клиентов самая популярная обработка поверхности - черная живопись.
Упаковка для фланца отверстия - фанерная поддона, время доставки составляет 30 дней после получения официального заказа. Если у вас есть специальное время доставки, пожалуйста, свяжитесь с Eathu, то мы можем дать вам самое скорость доставки. Обратите внимание, что наш MOQ для фланца отверстия - 1 поддон.
Фланец отверстия, используемый для: нефтяной, химической промышленности, разговора с водоснабжением, электроэнергии, природного газа, угольного газа, водоснабжения и других проектов трубопровода.
узнать сейчас
Если у вас есть какие-либо вопросы или пожелания по продукту, пожалуйста, заполните следующую форму, и мы свяжемся с вами как можно скорее.
