Кованая трубная фитинга

Технические характеристики:

Swage Nipple Dimesion
Nom.Outside DiameterEndWall Thickness
PipeLargeSmallToT1T2
SizeEndEndEndSch40Sch80Sch160XXSSch40Sch80Sch160XXS
(NPS)D1D2“A”(STD)(XS)(STD)(XS)
1/4"×1/8"13.710.3572.233.76.11.72.4

3/8"×1/8"17.110.3642.33.246.41.72.4

3/8"×1/4"17.113.7642.33.246.42.23

1/2"×1/8"21.310.3702.83.74.87.51.72.4

1/2"×1/4"21.313.7702.83.74.87.52.23

1/2"×3/8"21.317.1702.83.74.87.52.33.2

3/4"×1/8"26.710.3762.93.95.67.81.72.4

3/4"×1/4"26.713.7762.93.95.67.82.23

3/4"×3/8"26.717.1762.93.95.67.82.33.2

3/4"×1/2"26.721.3762.93.95.67.82.83.74.87.5
1"×1/8"33.410.3893.44.56.49.11.72.4

1"×1/4"33.413.7893.44.56.49.12.23

1"×3/8"33.417.1893.44.56.49.12.33.2

1"×1/2"33.421.3893.44.56.49.12.83.74.87.5
1"×3/4"33.426.7893.44.56.49.12.93.95.67.8
1-1/4"×1/8"42.210.31023.64.96.49.71.72.4

1-1/4"×1/4"42.213.71023.64.96.49.72.23

1-1/4"×3/8"42.217.11023.64.96.49.72.33.2

1-1/4"×1/2"42.221.31023.64.96.49.72.83.74.87.5
1-1/4"×3/4"42.226.71023.64.96.49.72.93.95.67.8
1-1/4"×1"42.233.41023.64.96.49.73.44.56.49.1
1-1/2"×1/8"48.310.31143.75.17.110.21.72.4

1-1/2"×1/4"48.313.71143.75.17.110.22.23

1-1/2"×3/8"48.317.11143.75.17.110.22.33.2

1-1/2"×1/2"48.321.31143.75.17.110.22.83.74.87.5
1.1/2"×3/4"48.326.71143.75.17.110.22.93.95.67.8
1-1/2"×1"48.333.41143.75.17.110.23.44.56.49.1
1-1/2"×1-1/4"48.342.21143.75.17.110.23.64.96.49.7
2"×1/8"60.310.31653.95.58.711.11.72.4

2"×1/4"60.313.71653.95.58.711.12.23

2"×3/8"60.317.11653.95.58.711.12.33.2

2"×1/2"60.321.31653.95.58.711.12.83.74.87.5
2"×3/4"60.326.71653.95.58.711.12.93.95.67.8
2"×1"60.333.41653.95.58.711.13.44.56.49.1
2"×1-1/4"60.342.21653.95.58.711.13.64.96.49.7
2"×1-1/2"60.348.31653.95.58.711.13.75.17.110.2
2-1/2"×1/8"7310.31785.279.5141.72.4

2-1/2"×1/4"7313.71785.279.5142.23

2-1/2"×3/8"7317.11785.279.5142.33.2

2-1/2"×1/2"7321.31785.279.5142.83.74.87.5
2-1/2"×3/4"7326.71785.279.5142.93.95.67.8
2-1/2"×1"7333.41785.279.5143.44.56.49.1
2-1/2"×1-1/4"7342.21785.279.5143.64.96.49.7
2-1/2"×1-1/2"7348.31785.279.5143.75.17.110.2
2-1/2"×2"7360.31785.279.5143.95.58.711.1
3"×1/8"88.910.32035.57.611.115.21.72.43.24.8
3"×1/4"88.913.72035.57.611.115.22.233.76.1
3"×3/8"88.917.12035.57.611.115.22.33.246.4
3"×1/2"88.921.32035.57.611.115.22.83.74.87.5
3"×3/4"88.926.72035.57.611.115.22.93.95.67.8
3"×1"88.933.42035.57.611.115.23.44.56.49.1
3"×1-1/4"88.942.22035.57.611.115.23.64.96.49.7
3"×1-1/2"88.948.32035.57.611.115.23.75.17.110.2
3"×2"88.960.32035.57.611.115.23.95.58.711.1
3"×2-1/2"88.9732035.57.611.115.25.279.514
3-1/2"×1/8"101.610.32035.78.1

1.72.4

3-1/2"×1/4"101.613.72035.78.1

2.23

3-1/2"×3/8"101.617.12035.78.1

2.33.2

3-1/2"×1/2"101.621.32035.78.1

2.83.74.87.5
3-1/2"×3/4"101.626.72035.78.1

2.93.95.67.8
3-1/2"×1"101.633.42035.78.1

3.44.56.49.1
3-1/2"×1-1/4"101.642.22035.78.1

3.64.96.49.7
3-1/2"×1-1/2"101.648.32035.78.1

3.75.17.110.2
3-1/2"×2"101.660.32035.78.1

3.95.58.711.1
3-1/2"×2-1/2"101.6732035.78.1

5.279.514
3-1/2"×3"101.688.92035.78.1

5.57.611.115.2
4"×1/4"114.313.722968.613.517.12.23

4"×3/8"114.317.122968.613.517.12.33.2

4"×1/2"114.321.322968.613.517.12.83.74.87.5
4"×3/4"114.326.722968.613.517.12.93.95.67.8
4"×1"114.333.422968.613.517.13.44.56.49.1
4"×1-1/4"114.342.222968.613.517.13.64.96.49.7
4"×1-1/2"114.348.322968.613.517.13.75.17.110.2
4"×2"114.360.322968.613.517.13.95.58.711.1
4"×2-1/2"114.37322968.613.517.15.279.514
4"×3"114.388.922968.613.517.15.57.611.115.2
4"×3-1/2"114.3101.622968.613.517.15.78.1

(1) Dimensions in Millimeters.

(2) Wall Thickness:T1 & T2 in accordance with ASME B36.10M

PBE:Plain Both Ends  BBE:Bevel Both Ends        TBE:Thread Both Ends

PSE:Plain Small End   BSE:Bevel Small End        TSE:Thread Small End

PLE:Plain Large End   BLE:Bevel Large End        TLE:Thread Large End


Nominal PipeOverall LengthOutside diameter at endWall Thickness (prior to threading or grooving)
Size(inch)(mm)Square Cut Ends(mm)Other End Connection(mm)
1/8”to 3/8”±1.5±0.4±0.8Not less than 87.5%
of nominal wall
thickness
0.8
1/2”to 1-1/2”±1.5±0.4±1.5
0.80.8
2”to 2-1/2”±3.0±0.8±1.5
0.8
3”to 4”±3.0±0.8±1.5

(1) Dimensions in Millimeters.

(2) Prior to threading or grooving


Bull Plug Dimension

Nom.DBB1T(Min.)H
PipeSch.40Sch.80Sch.160XXS
Size(STD)(XS)
1/8"10.3349.51.732.41------14
1/4"13.734112.243.02------14
3/8"17.15712.52.313.2------14
1/2"21.36414.52.773.734.787.4714
3/4"26.770162.873.915.567.8218
1"33.476193.384.566.359.0918
1-1/4"42.28320.53.564.856.359.718
1-1/2"48.38920.53.685.057.1410.1518
2"60.3102223.915.548.7411.0720
2-1/2"73127275.167.019.5314.0220
3"88.915228.55.497.611.1315.2420
4"114.3178326.358.0813.4917.1220

(1) Размеры в миллиметрах.


(2) Размер B - минимальная длина идеальной резьбы. Длина полезной резьбы (B плюс резьбы с полностью сформированными корнями и плоскими гребнями) должна быть не менее L2 (эффективная длина внешней резьбы), требуемой American National Standard для трубных резьбов ANSI/ASME B1.20.1)

информация о продукте

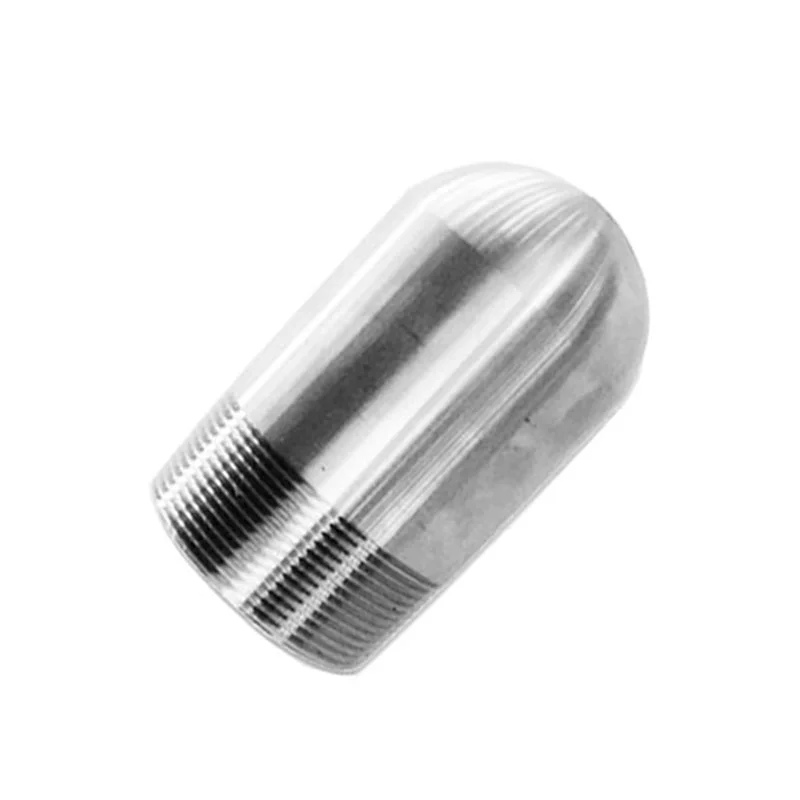

Swage Nipple и Bull Plugs

Размер: NPS от 1/8 ”до 8”, от DN8 до DN200

Тип: концентрические пейзаж, эксцентричные пейзажные соски

Размеры: MSS SP-95-2006, BS 3799


Соединение заканчивается:

Bbe = сочетать оба конца tbe = нить оба конца

PBE = простые оба конца GBE = Grooved Оба конца

Txg = поток по Groove txb = поток Bevel

Pxg = plain по Groove bxt = bevel по потоку

Tle: нить большой конец ple: простой большой конец

BLE: Bevel большой конец PSE: простой маленький конец

BSE: Bevel маленький конец TSE: нить маленький конец


Сырье: A106 гр. B Бесплатные трубы, стержни A105/A105N, стержня A182 304/304L, A182 316/316L BARS, бесшовные трубы A312 304/304L, бесшовные трубы A312 316/316L Бесплатные трубы, A350-LF2, беспроблемные трубы.

Толщина: стандартный, очень тяжелый, график 160 или двойной лишний

Концы: скошенная, квадратная вырезанная (для сокета-Weld), NPT/BSPT/BSP резьба, спецификация клиента

Свейс/смадки из нержавеющей стали-MSS-SP-95:

304, 304L, 304H, 316, 316L, 317, 317L, 321, 310, 347, 904L, 2205 Дуплекс

Углеродные стальные соски/Swage-MSS-SP-95:

Углеродная сталь ASTM A105, A350 LF2, A106 GR.B, A234 WPB, WPBW, WPHY 42, WPHY 46, WPHY 52, WPH 60, WPHY 65 & WPHY 70.

Ниды NPT соответствуют ASME B1.20.1

ASTM/ASME A105/SA105 Размеры для кованой углеродной стали соответствуют ASME B16.11

Слисты сплавных сосков/Swage-MSS-SP-95:

ASTM / ASME A / SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91

A105/A105N Кованые фитинги, A182 Forged Fitings

Никелевые сплавовые соски/Swage-MSS-SP-95:

ASTM / ASME SB 336 UNS 2200 (Nickel 200), UNS 2201 (Nickel 201), UNS 4400 (Monel 400), UNS 8020 (сплав 20/20 CB 3, UNS 8825 INSEL (825), UNS 6600 (INSEL 600), UNS 6601 (INSEL 601), UNS 6625 (INSEL 625), UNS 10276 (Hastelloy C 276)

Duplex & Super Duplex Swage Sipples/Swage-MSS-SP-95:

ASTM A 815, ASME SA 815 UNS NO S31803, S32205. UNS S32750, S32950. Веркстофф № 1.4462


Swage Nipples, Concentric Swage Nipple, Eccentric Swage Nipple, NPT/BSPT threaded Swage Nipples Manufacturer & Suppliers MSS-SP-95 Standard, ASME B16.11, BS 3799, ASTM A105, A350-lf2, A106, A312, A234, A403, A182 (F304/304L, F316/316L) Высококачественные соски из нержавеющей стали, карбоновая сталь и сплавные стали.
