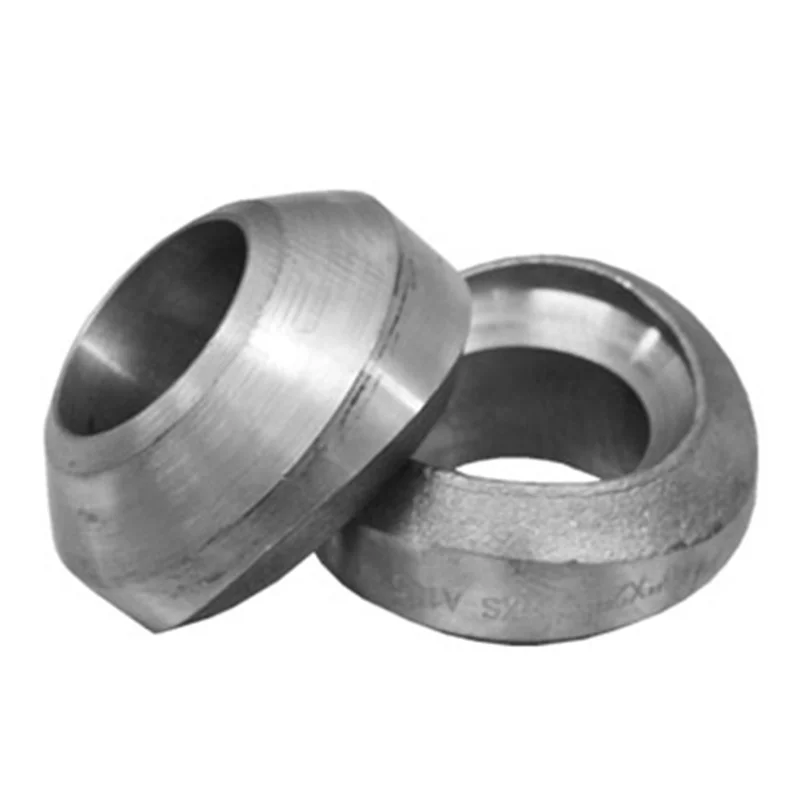

Кованая трубная фитинга

Выпускная сварная сварка

Заявление:

Размер: 1/8 "-4" ТИПА

Давление:

Певально: 3000LB 6000LB 9000LB (SCH80 SCH160 XXS)

Резьба: 2000 фунт 3000LB 6000 фунтов (SCH80 SCH160 XXS)

Связь: нить (NPT, BSP, RP, G), Сварка розетки

Тип: локоть, футболка, соска, полная связь, полусвязь, боковая, крест, крышка, штурмана, шестигранная голова, соска, соски, объединение, Weldolet, Sockolet, Threadolet, Nipolet, Elbolet, Lattrolet и т. Д.

Стандарт: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;

Материал: нержавеющая сталь, углеродистая сталь и дуплексная нержавеющая сталь

Технические характеристики:

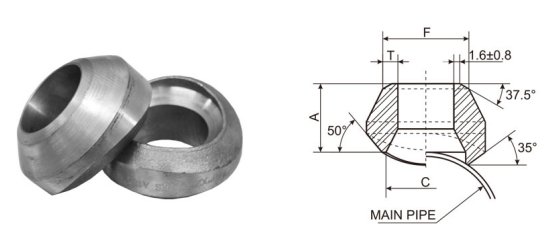

Размер выходов сварного шва

Out-Let	Reducing Way
Pipe	A	C	F	T
NPS				Standard	Extra
				Weight	Strong
1/8"	16	13.7	10.3	1.73	2.41
1/4"	16	13.7	13.7	2.24	3.02
3/8"	19	17.1	17.1	2.31	3.2
1/2"	19	21.3	21.3	2.77	3.73
3/4"	22	26.7	26.7	2.87	3.91
1"	27	33.4	33.4	3.38	4.55
1-1/4"	32	42.2	42.2	3.56	4.85
1-1/2"	33	48.3	48.3	3.68	5.08
2"	38	60.3	60.3	3.91	5.54
2-1/2"	41	73	73	5.16	7.01
3"	44	88.9	88.9	5.49	7.62
3-1/2"	48	101.6	101.6	5.74	8.56
4"	51	114.3	114.3	6.02	8.56
5"	57	141.3	141.3	6.55	9.53
6"	78	168.3	168.3	7.11	10.97
8"	99	219.3	219.3	8.11	12.7
10"	94	273.1	273.1	9.27	12.7
12"	103	323.9	323.9	9.53	12.7
14"	100	355.6	355.6	9.53	12.7
16"	106	406.4	406.4	9.53	12.7
18"	111	457.2	457.2	9.53	12.7
20"	119	508	508	9.53	12.7
24"	140	609.6	609.6	9.53	12.7

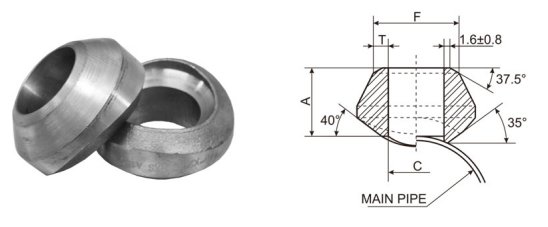

Out-Let	Staight Way
Pipe	A	C	F	T
NPS				Standard	Extra
				Weight	Strong
1/8"	---	---	---	---	---
1/4"	16	11.5	13.7	2.24	3.02
3/8"	19	14.5	17.1	2.31	3.2
1/2"	19	16.5	21.3	2.77	3.73
3/4"	22	21.5	26.7	2.87	3.91
1"	27	27.2	33.4	3.38	4.55
1-1/4"	32	36	42.2	3.56	4.85
1-1/2"	33	42	48.3	3.68	5.08
2"	38	53	60.3	3.91	5.54
2-1/2"	41	65	73	5.16	7.01
3"	44	80	88.9	5.49	7.62
3-1/2"	---	---	---	---	---
4"	51	104	114.3	6.02	8.56

(1) Размеры в миллиметрах.

(2) Weld Bevel в соответствии с ASME B16.25

(3) Внешний размер 4 и меньше подходит для ряда размеров труб, а фитинг отмечена соответственно.

(4) Внешний размер 5 и выше порядок в определенном комбинации размера.

Размерный толерантность MSS-SP97

Item		1/8"to3/4"	1"to4"	5"to12"	14"to24
Face of fitting to crotch(A)		±0.76	±1.52	±3.05	±4.83
