Кованая трубная фитинга

Локоть

Заявление:

Размер: 1/8 "-4" ТИПА

Давление:

Певально: 3000LB 6000LB 9000LB (SCH80 SCH160 XXS)

Резьба: 2000 фунт 3000LB 6000 фунтов (SCH80 SCH160 XXS)

Связь: нить (NPT, BSP, RP, G), Сварка розетки

Тип: локоть, футболка, соска, полная связь, полусвязь, боковая, крест, крышка, штурмана, шестигранная голова, соска, соски, объединение, Weldolet, Sockolet, Threadolet, Nipolet, Elbolet, Lattrolet и т. Д.

Стандарт: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;

Материал: нержавеющая сталь, углеродистая сталь и дуплексная нержавеющая сталь

Технические характеристики:

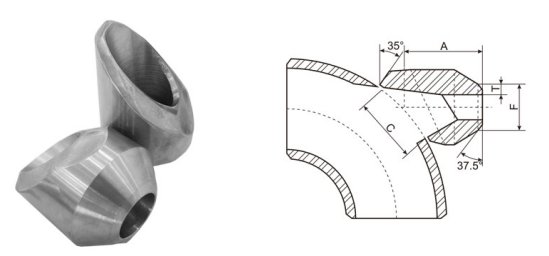

Выходной измерение локтя

Sch80

Outlet Pipe		A	C	F	T
DN	Inch	A	C	F	T
8	1/4"	40.5	35.2	13.7	3
10	3/8"	40.5	35.2	17.1	3.2
15	1/2"	40.5	35.2	21.3	3.7
20	3/4"	47.6	43.6	26.7	3.9
25	1"	55.6	54	33.4	4.5
32	1-1/4"	60.3	67.5	42.2	4.9
40	1-1/2"	66.7	76.2	48.3	5.1
50	2"	81	104.8	60.3	5.5
65	2-1/2"	82.6	106.4	73	7
80	3"	96.8	125.4	88.9	7.6
100	4"	114.3	163.5	114.3	8.6

SCH160

Outlet Pipe		A	C	F	T
DN	Inch	A	C	F	T
8	1/4"	40.5	34.9	13.7	3.7
10	3/8"	40.5	34.9	17.1	4
15	1/2"	47.6	34.9	21.3	4.7
20	3/4"	55.6	43.6	26.7	5.5
25	1"	60.3	54	33.4	6.4
32	1-1/4"	66.7	67.5	42.2	6.4
40	1-1/2"	85.7	76.2	48.3	7.1

(1) Размеры в миллиметрах.

(2) Размеры относятся к ANSI B16.11

(3) Размеры могут варьироваться в зависимости от требований клиента и производителя.
