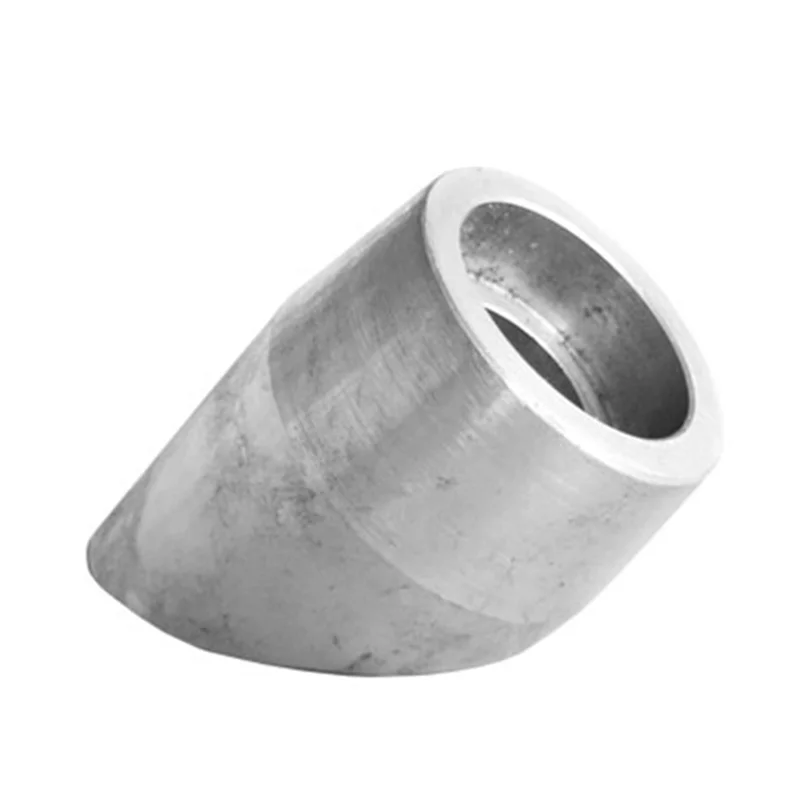

Кованая трубная фитинга

Боковой выход

Заявление:

Размер: 1/8 "-4" ТИПА

Давление:

Певально: 3000LB 6000LB 9000LB (SCH80 SCH160 XXS)

Резьба: 2000 фунт 3000LB 6000 фунтов (SCH80 SCH160 XXS)

Связь: нить (NPT, BSP, RP, G), Сварка розетки

Тип: локоть, футболка, соска, полная связь, полусвязь, боковая, крест, крышка, штурмана, шестигранная голова, соска, соски, объединение, Weldolet, Sockolet, Threadolet, Nipolet, Elbolet, Lattrolet и т. Д.

Стандарт: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;

Материал: нержавеющая сталь, углеродистая сталь и дуплексная нержавеющая сталь

Технические характеристики:

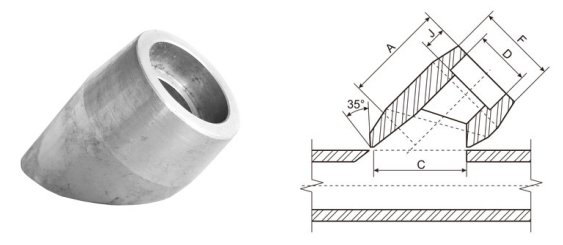

Боковое измерение

3000lb

Outlet Pipe		A	C	F	D	J
DN	Inch	A	C	F	D	J
8	1/4"	40.5	35.2	22	14.35	10
10	3/8"	40.5	35.2	25.9	17.8	10
15	1/2"	40.5	35.2	31.4	21.95	11.1
20	3/4"	47.6	43.6	37.1	27.3	12.7
25	1"	55.6	54	45.5	34.05	13.5
32	1-1/4"	60.3	67.5	57	42.8	15.1
40	1-1/2"	66.7	76.2	64	48.9	15.9
50	2"	81	104.8	76	61.35	17.5
65	2-1/2"	82.6	106.4	92	74.15	23.8
80	3"	96.8	125.4	109.2	90.1	28.6
100	4"	114.3	163.5	140	115.75	29.4

6000LB

Outlet Pipe		A	C	F	D	J
DN	Inch	A	C	F	D	J
8	1/4"	40.5	34.9	26	14.35	10
10	3/8"	40.5	34.9	33	17.8	10
15	1/2"	47.6	34.9	38	21.95	10
20	3/4"	55.6	43.6	44	27.3	14.3
25	1"	60.3	54	57	34.05	15.9
32	1-1/4"	66.7	67.5	64	42.8	20.6
40	1-1/2"	85.7	76.2	76	48.9	20.6

(1) Размеры в миллиметрах.

(2) Размер B - минимальная длина идеальной резьбы. Длина полезной резьбы (B плюс резьбы с полностью сформированными корнями и плоскими гребнями) должна быть не менее L2 (эффективная длина внешней резьбы), требуемой American National Standard для трубных резьбов ANSI/ASME B1.20.1)
