Понимание фланцевых задвижек от EATHU

June 20, 2025

В сложном мире промышленного управления потоками задвижки играют роль стражей, регулируя перемещение жидкостей и газов, от которых зависит работа наших систем. Среди множества видов арматуры особое место занимает задвижка, известная своей простой функцией открытия/закрытия и минимальным сопротивлением потоку. В компании EATHU мы понимаем важность высококачественной арматуры для обеспечения эффективности и безопасности производственных процессов. Именно поэтому мы предлагаем надёжные решения, включая фланцевые задвижки, широко применяемые в промышленности.


Принцип работы задвижки


Задвижка управляет потоком путём поднятия или опускания затвора (прямоугольной или клиновидной пластины). При полном открытии поток проходит свободно, без значительного падения давления — это ключевое преимущество по сравнению с другими типами арматуры, предназначенными для дросселирования.


Значение фланцевого соединения


Фланцевое соединение обеспечивает надёжную и герметичную установку задвижки в трубопровод. Его преимущества:

  • Прочность и герметичность — особенно важны при высоком давлении.

  • Удобство монтажа и обслуживания — можно снять клапан без демонтажа трубопровода.

  • Материальная совместимость — применяется в различных условиях и с разными рабочими средами.

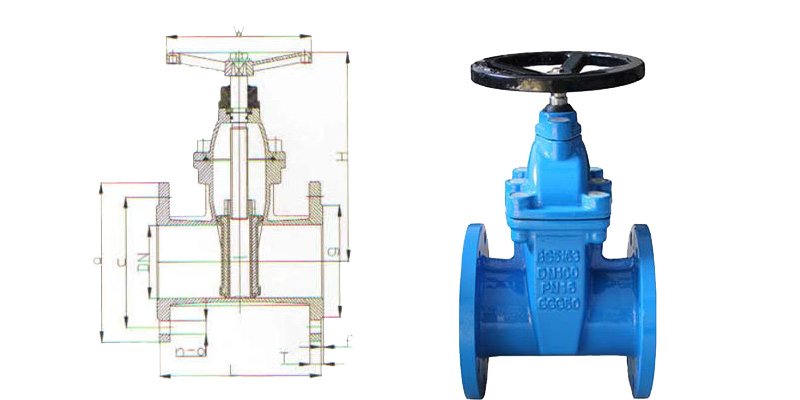

Конструкция фланцевой задвижки


1. Корпус и крышка (боннет)


Корпус удерживает давление и включает в себя фланцы с отверстиями под болты. Форма зависит от расчётного давления: для высоких нагрузок используется более массивная конструкция.

Крышка (боннет) обеспечивает доступ к внутренним элементам (затвору, штоку). Существует несколько типов соединения крышки с корпусом:

  • Резьбовая крышка — для малых диаметров и низкого давления.

  • Крышка с накидной гайкой (union bonnet) — удобна для частого обслуживания.

  • Болтовое соединение — самый распространённый тип для фланцевых задвижек; обеспечивает прочность и надёжность.

  • Сварное соединение — используется там, где утечка недопустима.

  • Крышка с уплотнением давления (pressure seal) — применяется в условиях высокого давления и температуры.

2. Шток


Шток передаёт усилие от маховика (или привода) к затвору. Основные типы:

  • Поднимающийся шток с наружной резьбой (OS&Y) — позволяет визуально определить положение задвижки; резьба вне зоны контакта с рабочей средой.

  • Неподнимающийся шток (внутренняя резьба) — компактный, но резьба подвержена коррозии.

  • Поднимающийся шток с внутренней резьбой — сочетает визуальное положение и компактность, но с теми же рисками по износу.

EATHU предлагает фланцевые задвижки преимущественно с конструкцией OS&Y, учитывая её надёжность в промышленных условиях.


3. Седло задвижки


Седло обеспечивает герметичность при закрытии клапана. Варианты конструкции:

  • Интегрированное седло — обрабатывается непосредственно в корпусе.

  • Сменные кольца седла — наиболее распространены; позволяют:

    • Замену без демонтажа корпуса.

    • Использование различных материалов (нержавеющая сталь, бронза и др.).

Типы крепления сменных седел:

  • Прессовая посадка (interference fit) — плотная посадка без резьбы.

  • Резьбовое соединение — съёмное и надёжное.

  • Сварка — обеспечивает герметичность в тяжёлых условиях.


Применение в отраслях


Фланцевые задвижки используются в:

  • Нефтегазовой отрасли — перекрытие потока в трубопроводах, хранилищах, НПЗ.

  • Химической промышленности — работа с агрессивными средами.

  • Очистке воды и сточных вод — регулирование подачи в сетях и насосных станциях.

  • Энергетике — управление паром, водой, газами в ТЭЦ.

  • Общепромышленное применение — во всех отраслях, где требуется надёжное открытие/закрытие.


Почему выбирают задвижки EATHU?


Мы предлагаем:

  • Надёжность и стабильную работу — наша продукция проходит строгий контроль.

  • Долговечность — прочные материалы и качественная сборка.

  • Разнообразие материалов и исполнений — углеродистая, нержавеющая, легированная сталь.

  • Соответствие международным стандартам — ISO, DIN, API.

  • Техническая поддержка — команда экспертов поможет выбрать оптимальное решение.


Партнёрство с EATHU


Знание конструкции фланцевой задвижки — залог надёжной работы вашего оборудования. Компания EATHU — не просто поставщик, а ваш партнёр в достижении промышленной эффективности. Свяжитесь с нами уже сегодня, чтобы обсудить ваши задачи и найти лучшее решение.
