Особенности обратных клапанов, области применения и тенденции конструкции

Дата публикации: 5 июня 2025 г.

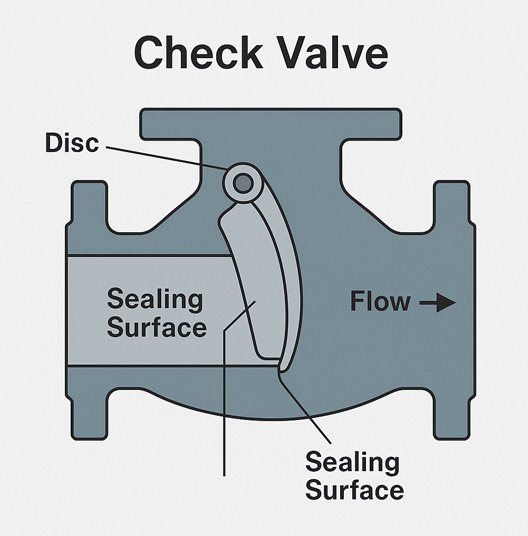

Обратные клапаны, также известные как непроходные клапаны (non‑return valves), являются ключевыми компонентами в промышленных трубопроводах. Они автоматически пропускают поток в одном направлении и предотвращают обратный поток, обеспечивая безопасность и эффективность системы.

Основные характеристики обратных клапанов

Преимущества

• Компактные размеры — идеально подходят для монтажа в ограниченном пространстве.

• Небольшой вес — упрощает транспортировку и монтаж.

• Простая конструкция — минимальное число деталей, поэтому реже требуют обслуживания и ремонт дешевле.

Недостатки

• Хрупкий диск — диск может повредиться при высоком давлении или резких изменениях расхода.

• Риск обратного потока — при нарушении герметичности может возникнуть обратная тяга, что приводит к аварийным ситуациям.

Области применения

Обратные клапаны используются везде, где критически важно предотвращать обратный поток:

• системы водоочистки и водоснабжения

• трубопроводы нефти и газа

• котельные и паровые системы

• химические производства

• системы противопожарной защиты

Общие технические характеристики (по китайским стандартам)

• Условный диаметр (DN): 10–1800 мм

• Условное давление (PN): 0,25–32 МПа

• Рабочая температура: до 550 °C

Современные конструкции: плавно-ходовые клапаны с гидропоглощением

Чтобы снизить гидравлический удар (water hammer) и шум при закрытии, в конструкции качающихся обратных клапанов (swing check valves) внедряют гидравлические демпферы и противовесы.

Преимущества:

• Плавное закрытие без гидроудара

• Снижение износа подвижных деталей

• Увеличение срока службы клапана и присоединённого оборудования

Новая тенденция:

Крупноразмерные swing check valves всё чаще заменяются на уравновешенные тарельчатые обратные клапаны (balanced butterfly‑type check valves), обладающие:

• более быстрым временем срабатывания,

• сниженным сопротивлением потоку,

• улучшенной герметичностью.

OEM отливка обратных клапанов пескоструем

На EATHU мы специализируемся на отливках компонентов клапанов по технологии OEM.

Материалы, которые мы отливаем:

• Чугун серый (HT200 / HT250)

• Чугун ковкий (QT400–QT500)

• Углеродистая сталь (WCB)

• Нержавеющая сталь (CF8 / CF8M)

OEM‑возможности:

1. Производство по чертежам заказчика

2. CNC‑обработка уплотняющих поверхностей

3. 100 % гидростатическое испытание давления перед отгрузкой

4. Поверхностные покрытия: эпоксидная краска, лак или цинк

5. Строгий контроль качества, соответствующий стандартам ЕС и Ближнего Востока
